问题1：S7-200 CPU内部存储区类型？
回答：S7-200 CPU内部存储区分为易失性的RAM存储区和长久保持的EEPROM两种，其中RAM包含CPU工作存储区和数据区域中的V数据存储区、M数据存储区、T(定时器)区和C(计数器)区，EEPROM包含程序存储区、V数据存储区的全部和M数据存储区的前14个字节。
也就是说V区和MB0-MB13这些区域都有对应的EEPROM长久保持区域。
EEPROM的写操作次数是有限制的(少10万次，典型值为100万次)，所以请注意只在必要时才进行保存操作。否则，EEPROM可能会失效，从而引起CPU故障。
EEPROM的写入次数如果过限制之后，该CPU即不能使用了，需要整体更换CPU，不能够只更换CPU内EEPROM，西门子不提供这项服务。
问题2：S7-200 CPU的存储卡的作用？
回答：S7-200还提供三种类型的存储卡用于长久存储程序，数据块，系统块，数据记录（归档）、配方数据，以及一些其他文件等，这些存储卡不能用于实时存储数据，只能通过PLC—存储卡编程的方法将程序块/数据块/系统块的初始设置存于存储卡内。
存储卡分为两种，根据大小共有三个型号。
32K存储卡：仅用于储存和传递程序、数据块和强制值。32K存储卡只可以用于向新版（23版）CPU传递程序，新版CPU不能向32K存储卡中写入任何数据。而且32K存储卡不支持存储程序以外的其他功能。订货号：6ES7 291-8GE20-0XA0。
64K/256K存储卡：可用于新版CPU（23版）保存程序、数据块和强制值、配方、数据记录和其他文件（如项目文件、图片等）。64K/256K新存储卡只能用于新版CPU（23版）。64K存储卡订货号： 6ES7 291-8GF23-0XA0；256K存储卡订货号：6ES7 291-8GH23-0XA0。
为了把存储卡中的程序送到CPU中，必须先插入存储卡，然后给CPU上电，程序和数据将自动复制到RAM及EEPROM中。
存储卡的使用完整限制条件，请参考《S7-200系统手册》附录A 技术规范—可选卡件一节。
S7-200的外部存储卡有哪些功能？

问题3：S7-200 CPU内的程序是否具有掉电保持特性？
回答：S7-200 CPU内的程序块下载时，会同时下载到EEPROM中，也就是说程序下载后，将长久保持。同样，系统块和数据块下载时，也会同时下载到EEPROM中。
问题4：S7-200 CPU内部的数据的掉电保持特性？
回答：S7-200系统手册第四章——“PLC基本概念”一章中“理解S7--200如何保存和存储数据”一节详细介绍了S7-200 CPU内数据的掉电保持特性，建议用户仔细阅读。
S7-200 CPU内的数据分为RAM区和EEPROM区。
其中，RAM区数据需要CPU内置的级电容或者外插电池卡才能实现掉电保持特性。
对于CPU221和CPU222的内置级电容，能提供典型值约50小时的数据保持。
对于CPU224，CPU224XP，CPU224XPsi和CPU226的内置级电容，能提供典型值约100小时的数据保持。
级电容需要在CPU上电时充电。为达到上述指标的数据保持时间，需要连续充电至少24小时。
当该时间不够时，可以购买电池卡，以获得更长时间的数据保持时间。

EEPROM区能实现数据长久保持，不依靠级电容或者电池就可以保持数据。

西门子PLC授权代理-西门子PLC代理商

问题5：S7-200 CPU内部数据的工作顺序？
回答：S7-200 CPU一上电后，CPU先去检查RAM区域中的数据，如果在级电容或者电池有电的情况下，数据并未丢失，则使用该RAM区的数据；如果级电容或者电池没电了，导致数据丢失，则CPU去读EEPROM中相应的区域(包含数据块中的数据定义内容)，如果在EEPROM中存有长久保持的数据，则CPU将EEPROM中的数据写回到RAM区中，再进行下面的工作。
如果EEPROM中也没有对应存储区的数据了，则该存储区的数据将变成0。
问题6：S7-200 CPU电池卡的使用注意事项？
回答：新版S7-200 CPU电池卡有两种型号。
对于CPU221和CPU222，由于其中没有实时时钟，则对应的为时钟电池卡，订货号为：6ES7297--1AA23--0XA0。
对于CPU224，CPU224XP，CPU224XPsi和CPU226，电池卡仅提供电池功能，订货号为：6ES7 291--8BA20--0XA0，该款电池卡型号又叫做BC293。
电池卡的寿命典型值约为200天，当插上电池卡后，如果CPU处于工作状态或者级电容有电的情况下，并不消耗电池卡的电量。当电池卡的电量消耗完毕之后，该电池卡就报废了。
S7-200电池卡不能充电，使用完毕就不能再用了，只能购买新的电池卡了。
S7-200没有检测电池卡内剩余电量的状态位和这种功能。
新版S7-200 CPU电池卡不能用于老CPU，即订货号为6ES7xxx-xxx21-0XB0和6ES7xxx-xxx22-0XB0以及更老版本的CPU。

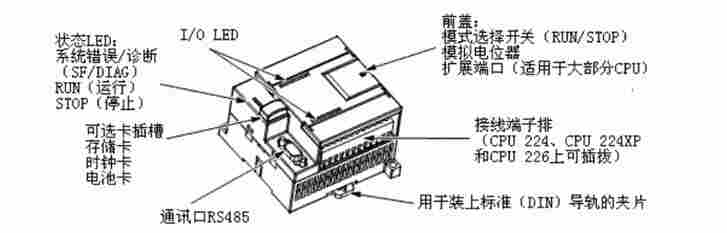

以上为两种电池卡以及所在插槽位置。
电池卡的使用完整限制条件，请参考《S7-200系统手册》附录A 技术规范—可选卡件一节。
问题7：S7-200 CPU内EEPROM的使用方法？
回答：EEPROM的写入分为如下几种情况：
1、MB0—MB13的设置，只需要在系统块—断电数据保持中设置即可。
默认情况下，系统块设置如下图蓝框中所示，即MB14—MB31，这些区域没有对应的EEPROM区域，无须考虑EEPROM写入次数限制。

MB0—MB13如果在系统块中设置成掉电保持区域，如图2红框中所示，并将系统块下载到CPU之后，则这14个字节的数据在掉电的瞬间会将数值写入EEPROM中，如果掉电时间过级电容和电池的保持时间之后，再上电时，CPU会将EEPROM中存储的数据数值写回到RAM中对应的存储区，实现长久保持数据的目的。
注意：实现该功能一定要将修改过的系统块下载到CPU中。
2、数据块中定义的数据，如图3所示，当下载数据块的时候，同时会将定义的数据下载到EEPROM中，这样，当掉电时间过级电容和电池的保持时间之后，再上电时，CPU会将EEPROM中存储的数据块中定义的数据数值写回到RAM中对应的存储区，实现长久保持数据的目的。也就是恢复成数据的初始设置值。
注意：实现该功能一定要将定义好数据的数据块下载到CPU中。
西门子PLC授权代理-西门子PLC代理商

3、使用SMB31和SMW32控制字来实现将V区的数据存到EEPROM中
特殊存储器字节31 (SMB31)命令S7-200将V存储区中的某个值复制到长久存储器的V存储区，置位SM31.7提供了初始化存储操作的命令。特殊存储器字32 (SMW32)中存储所要复制数据的地址。如图4为S7-200系统手册内关于SMB31和SMW32的使用说明。

采用下列步骤来保存或者写入V存储区中的一个特定数值：
1. 将要保存的V存储器的地址装载到SMW32中。
2. 将数据长度装载入SM31.0和SM31.1。具体含义如图4所示。
3. 将SM31.7置为1。

注意：如果在数据块中定义了某地址的数据，而又使用这种办法存储同样地址的数据，则当CPU内级电容或电池没电时，CPU再上电时将采用SMB31和SMW32存储的数据。
问题8：EEPROM写入次数的统计？
回答：每次下载程序块/数据块/系统块或者执行一次SMB31.7置位的操作都算作对EEPROM的一次写操作，所以请注意在程序中一定不要每周期都调用SMB31/SMW32用于将数据写入EEPROM内，否则CPU将很快报废。
?

问题1：S7-200 CPU内部存储区类型？
回答：S7-200 CPU内部存储区分为易失性的RAM存储区和长久保持的EEPROM两种，其中RAM包含CPU工作存储区和数据区域中的V数据存储区、M数据存储区、T(定时器)区和C(计数器)区，EEPROM包含程序存储区、V数据存储区的全部和M数据存储区的前14个字节。
也就是说V区和MB0-MB13这些区域都有对应的EEPROM长久保持区域。
EEPROM的写操作次数是有限制的(少10万次，典型值为100万次)，所以请注意只在必要时才进行保存操作。否则，EEPROM可能会失效，从而引起CPU故障。
EEPROM的写入次数如果过限制之后，该CPU即不能使用了，需要整体更换CPU，不能够只更换CPU内EEPROM，西门子不提供这项服务。
问题2：S7-200 CPU的存储卡的作用？
回答：S7-200还提供三种类型的存储卡用于长久存储程序，数据块，系统块，数据记录（归档）、配方数据，以及一些其他文件等，这些存储卡不能用于实时存储数据，只能通过PLC—存储卡编程的方法将程序块/数据块/系统块的初始设置存于存储卡内。
存储卡分为两种，根据大小共有三个型号。
32K存储卡：仅用于储存和传递程序、数据块和强制值。32K存储卡只可以用于向新版（23版）CPU传递程序，新版CPU不能向32K存储卡中写入任何数据。而且32K存储卡不支持存储程序以外的其他功能。订货号：6ES7 291-8GE20-0XA0。
64K/256K存储卡：可用于新版CPU（23版）保存程序、数据块和强制值、配方、数据记录和其他文件（如项目文件、图片等）。64K/256K新存储卡只能用于新版CPU（23版）。64K存储卡订货号： 6ES7 291-8GF23-0XA0；256K存储卡订货号：6ES7 291-8GH23-0XA0。
为了把存储卡中的程序送到CPU中，必须先插入存储卡，然后给CPU上电，程序和数据将自动复制到RAM及EEPROM中。
存储卡的使用完整限制条件，请参考《S7-200系统手册》附录A 技术规范—可选卡件一节。

西门子PLC授权代理-西门子PLC代理商

?

注意：如果在数据块中定义了某地址的数据，而又使用这种办法存储同样地址的数据，则当CPU内级电容或电池没电时，CPU再上电时将采用SMB31和SMW32存储的数据。
问题8：EEPROM写入次数的统计？
回答：每次下载程序块/数据块/系统块或者执行一次SMB31.7置位的操作都算作对EEPROM的一次写操作，所以请注意在程序中一定不要每周期都调用SMB31/SMW32用于将数据写入EEPROM内，否则CPU将很快报废。
