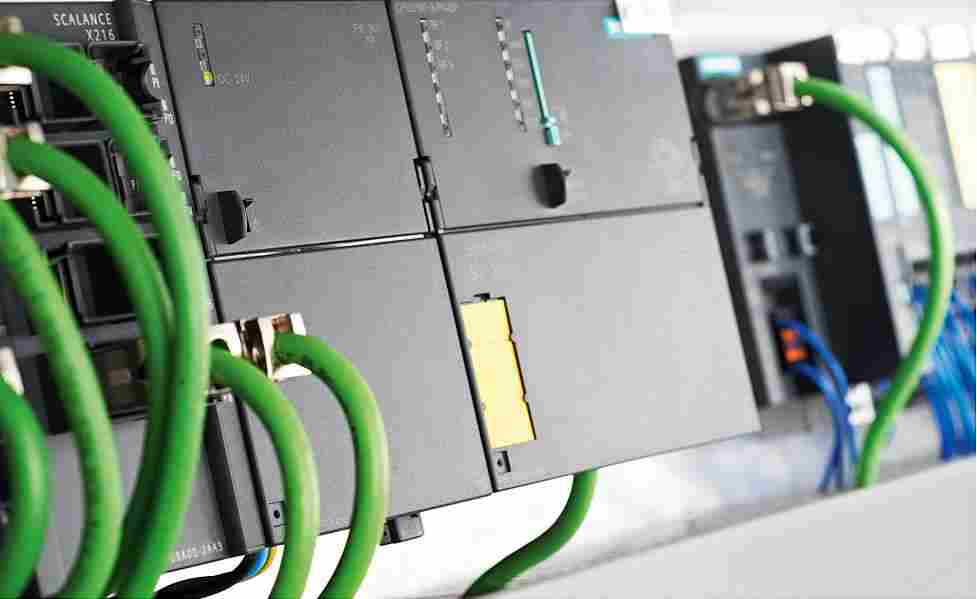

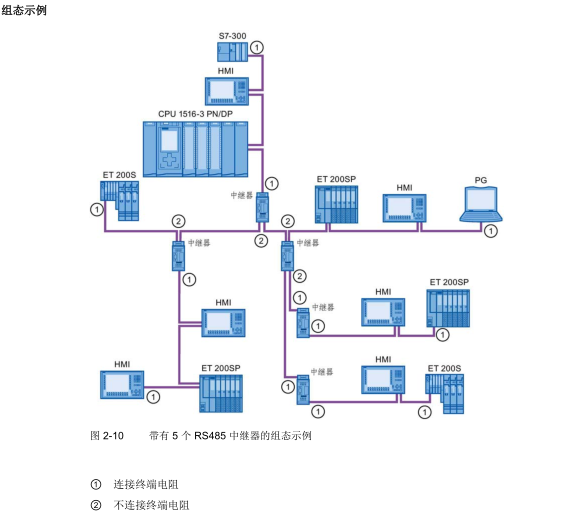

6ES7315-2EH14-0AB0
6ES7315-2EH14-0AB0
6ES7315-2EH14-0AB0
安全低CPU
6ES7 312-1AE13-0AB0 西门子CPU312，32K内存，
升级为6ES7312-1AE14-0AB0
6ES7 312-5BE03-0AB0 西门子CPU312C，32K内存 10DI/6DO
升级为6ES7312-5BF04-0AB0
6ES7 313-5BF03-0AB0 西门子CPU313C，64K内存 24DI/16DO / 4AI/2AO
升级为6ES7313-5BG04-0AB0
6ES7 313-6BF03-0AB0 西门子CPU313C-2PTP，64K内存 16DI/16DO
升级为6ES7313-6BG04-0AB0
6ES7 313-6CF03-0AB0 西门子CPU313C-2DP，64K内存 16DI/16DO
升级为6ES7313-6CG04-0AB0
6ES7 314-1AG13-0AB0 西门子CPU314,96K内存，
升级为6ES7314-1AG14-0AB0
6ES7 314-6BG03-0AB0 西门子CPU314C-2PTP 96K内存 24DI/16DO /
4AI/2AO
升级为6ES7314-6BH04-0AB0
6ES7 314-6CG03-0AB0 西门子CPU314C-2DP 96K内存 24DI/16DO /
4AI/2AO
升级为6ES7314-6CH04-0AB0
6ES7 315-2AG10-0AB0 西门子CPU315-2DP, 128K内存
6ES7 315-2EH13-0AB0 西门子CPU315-2 PN/DP, 256K内存
升级为6ES7315-2EH14-0AB0
6ES7 317-2AJ10-0AB0 西门子CPU317-2DP,512K内存
升级为6ES7317-2AK14-0AB0
6ES7 317-2EK13-0AB0 西门子CPU317-2 PN/DP,1MB内存
升级为6ES7317-2EK14-0AB0
6ES7 318-3EL00-0AB0 西门子CPU319-3 PN/DP,1.4M内存
升级为6ES7318-3EL01-0AB0
内存卡
6ES7 953-8LF20-0AA0 西门子SIMATIC Micro内存卡 64kByte(MMC)
6ES7 953-8LG11-0AA0 西门子SIMATIC Micro内存卡128KByte(MMC)
6ES7 953-8LJ20-0AA0 西门子SIMATIC Micro内存卡512KByte(MMC)
6ES7 953-8LL20-0AA0 西门子SIMATIC Micro内存卡2MByte(MMC)
6ES7 953-8LM20-0AA0 西门子SIMATIC Micro内存卡4MByte(MMC)
6ES7 953-8LP20-0AA0 西门子SIMATIC Micro内存卡8MByte(MMC)
开关量模板
6ES7 321-1BH02-0AA0 西门子SM321开入模块（16点，24VDC）
6ES7 321-1BH10-0AA0 西门子SM321开入模块（16点，24VDC）
6ES7 321-1BH50-0AA0 西门子SM321开入模块（16点，24VDC，源输入）
6ES7 321-1BL00-0AA0 西门子SM321开入模块（32点，24VDC）
6ES7 321-7BH01-0AB0 西门子SM321开入模块（16点，24VDC，诊断能力
）
6ES7 321-1EL00-0AA0 西门子SM321开入模块（32点，120VAC）
6ES7 321-1FF01-0AA0 西门子SM321开入模块（8点，120/230VAC）
6ES7 321-1FF10-0AA0 西门子SM321开入模块（8点，120/230VAC）与
公共电位单独连接
6ES7 321-1FH00-0AA0 西门子SM321开入模块（16点，120/230VAC）
6ES7 321-1CH00-0AA0 西门子SM321开入模块（16点，24/48VDC）
6ES7 321-1CH20-0AA0 西门子SM321开入模块（16点，48/125VDC）
6ES7 322-1BH01-0AA0 西门子SM322开出模块（16点，24VDC）
6ES7 322-1BH10-0AA0 西门子SM322开出模块（16点，24VDC）高速
6ES7 322-1CF00-0AA0 西门子SM322开出模块（8点，48-125VDC）
6ES7 322-8BF00-0AB0 西门子SM322开出模块（8点，24VDC）诊断能力
6ES7 322-5GH00-0AB0 西门子SM322开出模块（16点，24VDC，独立接点
，故障保护）
6ES7 322-1BL00-0AA0 西门子SM322开出模块（32点，24VDC）
6ES7 322-1FL00-0AA0 西门子SM322开出模块（32点，120VAC/230VAC）
6ES7 322-1BF01-0AA0 西门子SM322开出模块（8点，24VDC，2A）
6ES7 322-1FF01-0AA0 西门子SM322开出模块（8点，120V/230VAC）
63-1BH01-0AA0 西门子SM323模块8点输入，24VDC；8点输出，24VDC模
块
6ES7 323-1BL00-0AA0 西门子SM323模块16点输入，24VDC；16点输出，
24VDC模块
模拟量模
6ES7 331-7KF02-0AB0 西门子SM331模拟量输入模块(8路，多种信号)
6ES7 331-7KB02-0AB0 西门子SM331模拟量输入模块(2路，多种信号)
6ES7 331-7NF00-0AB0 西门子SM331模拟量输入模块(8路，15位精度)
6ES7 331-7NF10-0AB0 西门子SM331模拟量输入模块(8路，15位精度)4
通道模式
6ES7 331-7HF01-0AB0 西门子SM331模拟量输入模块(8路，14位精度，
快速)
6ES7 331-1KF01-0AB0 西门子SM331模拟量输入模块(8路, 13位精度)
6ES7 331-7PF01-0AB0 西门子SM3318路模拟量输入,16位,热电阻
6ES7 331-7PF11-0AB0 西门子SM3318路模拟量输入,16位,热电偶
6ES7 332-5HD01-0AB0 西门子SM332模拟输出模块(4路)
6ES7 332-5HB01-0AB0 西门子SM332模拟输出模块(2路)
6ES7 332-5HF00-0AB0 西门子SM332模拟输出模块(8路)
6ES7 332-7ND02-0AB0 西门子SM332模拟量输出模块(4路，15位精度)
6ES7 334-0KE00-0AB0 西门子SM334模拟量输入(4路RTD)/模拟量输出（
2路）
6ES7 334-0CE01-0AA0 西门子SM334模拟量输入(4路)/模拟量输出（2路
）
附件
6ES7 365-0BA01-0AA0 西门子IM365接口模块
6ES7 360-3AA01-0AA0 西门子IM360接口模块
6ES7 361-3CA01-0AA0 西门子IM361接口模块
6ES7 368-3BB01-0AA0 西门子连接电缆 (1米)
压 (SELV) 运行
当继电器输出模块 322-1HF10 在 SELV 下运行时，要考虑下述特性：
要以 SELV 操作某个端子，则水平相邻的端子不可在额定电压高于 120 VUC 时运行。如
果端子在高于 120 VUC 的电压下，40 针前连接器的漏电距离和气隙不符合 SIMATIC 关
于安全电气间隔的要求。
① 如果两个水平相邻的端子中有一个以 SELV 运行，则另一个端子的工作电压不能高
于 120 VUC。
SM 322; DO 8 x x Rel. 230 V V AC/5 A 模块的技术规范
技术规格
尺寸和重量
尺寸 W x H x D (mm) 40 x 125 x 120
重量 约 320 g
模块特定数据
支持等时同步模式 不支持
输出点数 8
电缆长度
• 未屏蔽
• 屏蔽
*长 600 m
*长 1000 m
数字量模块
3.36 继电器输出模块 SM 322；DO 8 x Rel. AC 230 V/5 A；(6ES7322-1HF10-0AA0)
S7-300 模块数据
270 设备手册, 06/2017, A5E00432670-AJ
技术规格
电压、电流、电位
继电器的额定电源电压 L+ 24 V DC
输出的电流（每组）
• 水平安装位置
到 30 °C
到 60 °C
• 垂直安装位置
到 40 °C
* 8 A
* 5 A
* 5 A
电气隔离
• 通道和背板总线之间 支持
• 通道之间
每组个数
支持
1
*电位差
• M 内部 与继电器及输出的电源之间 250 V AC
• 不同组的输出之间 500 V AC
绝缘测试电压
• M 内部 和继电器电源之间 500 V DC
• M 内部 和继电器与输出电源之间 1500 V AC
• 不同组的输出之间 2000 V AC
电流损耗
• 背板总线
• 电源 L+
* 40 mA
* 125 mA
模块功率损耗 典型值 3.2 W
状态、中断、诊断
状态显示
中断
诊断功能
每个通道绿色 LED
无
无
