产品名称：G120 功率模块 PM240-2

SINAMICS 功率模块 PM240-2 未过滤带集成式制动斩波器 200-240V+10/-10% 1 AC/1/三相交流 47-63Hz 重过载功率：0.55kW 当 200% 3S，150% 57S， * 240S；环境温度 -10 至 +50°C；功率轻过载：0.75kW 当 150% 3S，110% 57S， * 240S；环境温度 -10 至 +40°C 196x 73x 165（高x宽x深）,FSA 防护等级 IP20 不带控制单元和操作单元批准从 CU 固件- 版本 V4.6

订货号：6SL3210-1PB13-8UL0

公司主营产品

可编程序控制器:S7-300，S7-400，S7-1200，S7-200，S7-200CN，S7-288，S7-1500,ET200,，S5全系列可编程序控制器；人机界面6AV，网络通讯6GK，开关电源6EP，变频器6SL，伺服数控，低压电气，软启动，电机等系列.

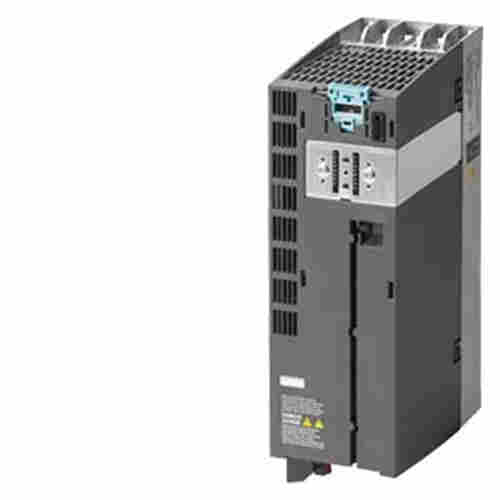

产品实物

设计

PM240-2 电源模块，框架型号 FSA 到 FSF（带控制单元和操作面板）

块型 PM240‑2 电源模块具有以下标准接口：

输入电压连接

用于连接 PM240 2 模块和 CU310-2/SIMOTION D410-2 控制单元或 CUA31/CUA32 控制单元适配器的 PM-IF 接口。PM240 2 电源模块还通过一个集成电源向 CU310 2/SIMOTION D410 2 控制单元或 CUA31/CUA32 控制单元适配器提供电源。

用于连接一个外部制动电阻器的端子 DCP/R1 和 R2

使用螺钉型端子或螺柱进行电机连接

制动器保持控制用制动继电器的控制电路

2 个 PE （保护用地线）连接

不带集成输入滤波器的电源模块可连接到接地 (TN, TT) 系统和未接地 (IT) 电源系统。带集成输入滤波器的电源模块仅适用于连接至带接地中线的 TN 系统。

穿通型

使用穿通型电源模块，电源模块的散热片穿过控制柜的后面板。推穿型应该用于控制柜内部产生的功率损耗量必须*小化的应用中。

变频装置的供货范围包括屏蔽连接套件，用于按照 EMC 要求安装变频装置。

附加选件

“西门子驱动产品合作伙伴”中提供了其它附件：

集成

书本型 PM240‑2 电源模块通过 PM-IF 接口与控制单元

CU310 2 控制单元

SIMOTION D410-2 控制器单元

CUA31 或 CUA32 控制单元适配器

框架型号为 FSA 到 FSC、带或不带集成式进线滤波器的 PM240-2 电源模块的接线图

框架型号为 FSD 到 FSF、带或不带集成式进线滤波器的 PM240-2 电源模块的接线图

通过 CUA31/CUA32 控制单元适配器，PM240‑2 电源模块可通过 DRIVE CliQ 与

CU320‑2 控制单元

SINUMERIK 840D sl，带有 NCU 710.3B PN/NCU 720.3B PN/NCU 730.3B PN

一个 SIMOTION D4x5‑2 控制单元

根据使用的电源模块可进行选配的功率组件和直流回路组件

适当框架型号的以下进线侧功率组件、直流回路组件和负载侧功率组件可用于电源模块：

外形尺寸

FSA

FSB

FSC

FSD

FSE

FSF

带集成式制动单元的 PM240-2 功率模块

可用的框架型号

200 V 型号

↑

↑

↑

↑ 2)

↑ 2)

↑ 2)

400 V 型号

↑

↑

↑

↑

↑

↑

690 V 型号

–

–

–

↑

↑

↑

进线侧功率元件

A 类电源滤波器

F

F

F

F 2)

F 2)

F 2)

B 级进线滤波器（仅限于 400 V 型号）

U 1)

U 1)

U 1)

–

–

–

进线电抗器（仅限于三相交流型号）

S

S

S

I

I

I

直流链路组件

制动电阻器

S

S

S

S

S

S

负载侧功率部件

输出电抗器

S

S

S

S

S

S

正弦波滤波器

–

–

–

–

–

–

U = 基本组件

S = 侧面安装

I = 集成式

F = 带或不带 A 级集成式滤波器的电源模块

– = 不可能

1) 穿通型电源模块只能进行侧面安装。

2) 仅提供不带集成式进线滤波器的框架型号为 FSD 到 FSF 的 PM240-2 200 V 型号。

常规设计信息

包含电源模块 (PM)、控制单元 (CU) 和基本组件的转换器（侧视图）

如果可能，进线滤波器应直接安装在转换器下面 1).

侧面安装时，进线侧组件必须安装在转换器左侧，而负载侧组件
安装在右侧。

考虑到散热问题，制动电阻器必须直接安装在控制柜壁上。

转换器以及可选的功率组件和直流回路组件的建议安装组合

电源模块

基于

侧面安装

外形尺寸

转换器的左侧
（对于进线侧功率组件）

转换器的右侧
（对于负载侧功率组件）

FSAA - FSC

线路过滤器

电源电抗器

输出电抗器和/或制动电阻器

FSD - FSF

–

线路过滤器

输出电抗器和/或制动电阻器

技术规范

一般技术数据

除非另外明确说明，否则以下技术数据适用于所有书本型 PM240-2 变频装置（FSA 到 FSF）。

注：

在设计完整 SINAMICS S120 驱动系统时，需要考虑相关控制单元、辅助系统组件、直流回路组件和编码器单元的系统数据。

电气数据

线路电压

块大小格式FSA ... FSC

200 - 240 V 1 AC ±10%
200 - 240 V 3 AC ±10%
380 - 480 V 3 AC ±10%

块型 FSD 至 FSF

200 … 240 V 3 AC ±10 %（运行 -20 % <1 分钟）
380 ... 480 V 3 AC ±10 %（运行 -20 % <1 分钟）
500 … 690 V 3 AC ±10 %（运行 -20 % < 1 分钟）

进线系统配置

TN/TT 电网或浮地电网（IT 电网）

电源频率

47 ... 63 Hz

输入功率因数

用于 3 AC 电源电压和输出功率

块大小格式FSA ... FSC

基波功率因数（cos φ1）

>0.96

数 (λ)

> 0.7 - 0.85

块型 FSD 至 FSF

基波功率因数（cos φ1）

> 0.98 - 0.99

数 (λ)

> 0.9 - 0.92

电磁兼容性 1)

抗干扰性

所有 PM240-2 变频装置都适合在*和第二环境中使用。

干扰辐射（根据 EN 61800-3）第二环境

对于带有集成式射频干扰抑制滤波器的设备

C2 类：

对于带有集成式射频干扰滤波器的设备，框架型号 FSF，进线电压 690 V

C3 类：

对于不带集成式射频干扰滤波器的设备，带有可选的接地进线电源外部射频干扰抑制滤波器

类别 C2
（建议用于与一个剩余电流保护装置 (RCD) 结合使用）

对于不带集成式射频干扰抑制滤波器的设备，在 IT 进线电源上使用

C4 类：

干扰辐射（根据 EN 61800-3） *环境

在考虑“电磁兼容性说明”部分中所列的附加辅助条件的情况下，可在*环境中使用

过电压类别

符合 IEC/EN 61800‑5‑1

III

电子装置电源

作为 PELV 电路实施，符合标准 IEC/EN 61800 5 1

24 V DC，-15 % +20 %
地 = 通过电子装置接地的负极

额定短路电流（SCCR）

（Short Circuit Current Rating，额定短路电流）
适用于符合 NEC 第 409 条或 UL 508A 的工业控制柜装置

100 kA
请见“建议的进线侧过流保护装置” – 值取决于所使用的熔断器和断路器

额定脉冲频率

对于额定电压为 200 V 1/3 AC、400 V 3 AC 以及铭牌额定功率 ≤ 90 kW 的设备，取决于 Irated

4 kHz

对于额定电压为 690 V 3 AC 和铭牌额定功率 ≥ 110 kW 的设备，取决于 Irated

2 kHz

输出电压，*值

大约 0.95 × 进线电压
（在 200 V 1 AC 下，大约 0.74 × 进线电压）

输出频率

0 ... 550 Hz
（必须考虑对控制模式和脉冲频率的依赖性）

机械数据

防护等级

符合 EN 60529

IP20

防护等级

带有符合 IEC/EN 61800‑5‑1 的保护导体连接的进线电路

I

电子电路

安全特地电压 PELV/SELV

冷却方式

内部空气冷却

强制空冷 AF，符合标准 EN 60146

外部空气冷却

适用于穿通式设备类型的穿通式冷却

工作环境条件

储存

运输

运行

在产品包装中。

在运输包装中

环境温度

Class 1K4
符合 EN 60721‑3‑1
-25 ... +55 °C (-13 ... +131 °F)

Class 2K4
符合 EN 60721‑3‑2
-40 ... +70 °C (-40 ... +158 °F)

Class 3K3 2)
根据 EN 60721-3-3
用于无降额的运行3)：
-10 ... +40 °C (14 ... 104 °F)（适合低过载运行）
-10 ... +50 °C (14 ... 122 °F)（适合高过载运行）
用于有降额的运行: >40 ... +60 °C (>104 ... 140 °F)

相对湿度

不允许有油雾、盐雾、结冰、冷凝、滴水、喷水、溅水和喷射水流

Class 1K4
符合标准 EN 60721‑3‑1
5 ... 95 %

Class 2K3
符合 EN 60721‑3‑2
5 ... 95 % 40 °C (104 °F) 时

Class 3K3 2)
根据 EN 60721‑3‑3
5 ... 95 %

环境等级/有害化学物质

Class 1C2
符合 EN 60721‑3‑1

Class 2C2
符合 EN 60721‑3‑2

Class 3C2
符合 EN 60721‑3‑3

有机体/生物体影响因素

Class 1B1
符合 EN 60721‑3‑1

Class 2B1
符合 EN 60721‑3‑2

Class 3B1
符合 EN 60721‑3‑3

污染等级

符合 IEC/EN 61800‑5‑1（不允许冷凝）

2

安装海拔高度

对于低过载运行

*海拔 1000 m (3281 ft)，无降额；

对于高过载运行

*海拔 2000 m（6562 ft）无额定值降低

2000 m (6256 ft) 到 4000 m (13124 ft) 海拔
遵守降额特性

参见与安装海拔和/或每 500 m (1640 ft) 环境温度降低 3.5 K 有关的电流降额特性

机械强度

储存

运输

运行

在产品包装中。

在运输包装中

振动载荷

Class 1M2
根据 EN 60721‑3‑1

Class 2M3
符合 EN 60721‑3‑2

Class 3M1
根据 EN 60721-3-3
试验值根据 EN 60068-2-6

冲击载荷

Class 1M2
根据 EN 60721‑3‑1

Class 2M3
符合 EN 60721‑3‑2

Class 3M1
根据 EN 60721-3-3
试验值根据 EN 60068‑2‑27

证书

一致性声明

CE（低压设备指令、电磁兼容性指令和机械指令）

许可证书

块大小格式FSA ... FSC

cULus 根据 UL 61800‑5‑1；对于外部浪涌电压保护装置，仅限 CSA；RCM；SEMI F47

块型 FSD 至 FSF

cULus 根据 UL 61800‑5‑1；对于外部浪涌电压保护装置，仅限 CSA；RCM；SEMI F47
对于内部或外部进线滤波器，仅限 KCC，类别 C2；RoHS；EAC
WEEE（废弃的电子电气设备）

	外形尺寸
	FSA	FSB	FSC	FSD	FSE	FSF
带集成式制动单元的 PM240-2 功率模块
可用的框架型号
200 V 型号	↑	↑	↑	↑ 2)	↑ 2)	↑ 2)
400 V 型号	↑	↑	↑	↑	↑	↑
690 V 型号	–	–	–	↑	↑	↑
进线侧功率元件
A 类电源滤波器	F	F	F	F 2)	F 2)	F 2)
B 级进线滤波器（仅限于 400 V 型号）	U 1)	U 1)	U 1)	–	–	–
进线电抗器（仅限于三相交流型号）	S	S	S	I	I	I
直流链路组件
制动电阻器	S	S	S	S	S	S
负载侧功率部件
输出电抗器	S	S	S	S	S	S
正弦波滤波器	–	–	–	–	–	–

电源模块	基于	侧面安装
外形尺寸		转换器的左侧（对于进线侧功率组件）	转换器的右侧（对于负载侧功率组件）
FSAA - FSC	线路过滤器	电源电抗器	输出电抗器和/或制动电阻器
FSD - FSF	–	线路过滤器	输出电抗器和/或制动电阻器

电气数据
线路电压
块大小格式FSA ... FSC	200 - 240 V 1 AC ±10% 200 - 240 V 3 AC ±10% 380 - 480 V 3 AC ±10%
块型 FSD 至 FSF	200 … 240 V 3 AC ±10 %（运行 -20 % <1 分钟） 380 ... 480 V 3 AC ±10 %（运行 -20 % <1 分钟） 500 … 690 V 3 AC ±10 %（运行 -20 % < 1 分钟）
进线系统配置	TN/TT 电网或浮地电网（IT 电网）
电源频率	47 ... 63 Hz
输入功率因数用于 3 AC 电源电压和输出功率
块大小格式FSA ... FSC
基波功率因数（cos φ1）	>0.96
数 (λ)	> 0.7 - 0.85
块型 FSD 至 FSF
基波功率因数（cos φ1）	> 0.98 - 0.99
数 (λ)	> 0.9 - 0.92
电磁兼容性 1)
抗干扰性	所有 PM240-2 变频装置都适合在*和第二环境中使用。
干扰辐射（根据 EN 61800-3）第二环境
对于带有集成式射频干扰抑制滤波器的设备	C2 类：
对于带有集成式射频干扰滤波器的设备，框架型号 FSF，进线电压 690 V	C3 类：
对于不带集成式射频干扰滤波器的设备，带有可选的接地进线电源外部射频干扰抑制滤波器	类别 C2 （建议用于与一个剩余电流保护装置 (RCD) 结合使用）
对于不带集成式射频干扰抑制滤波器的设备，在 IT 进线电源上使用	C4 类：
干扰辐射（根据 EN 61800-3） *环境	在考虑“电磁兼容性说明”部分中所列的附加辅助条件的情况下，可在*环境中使用
过电压类别符合 IEC/EN 61800‑5‑1	III
电子装置电源作为 PELV 电路实施，符合标准 IEC/EN 61800 5 1	24 V DC，-15 % +20 % 地 = 通过电子装置接地的负极
额定短路电流（SCCR）（Short Circuit Current Rating，额定短路电流）适用于符合 NEC 第 409 条或 UL 508A 的工业控制柜装置	100 kA 请见“建议的进线侧过流保护装置” – 值取决于所使用的熔断器和断路器
额定脉冲频率
对于额定电压为 200 V 1/3 AC、400 V 3 AC 以及铭牌额定功率 ≤ 90 kW 的设备，取决于 Irated	4 kHz
对于额定电压为 690 V 3 AC 和铭牌额定功率 ≥ 110 kW 的设备，取决于 Irated	2 kHz
输出电压，*值	大约 0.95 × 进线电压（在 200 V 1 AC 下，大约 0.74 × 进线电压）
输出频率	0 ... 550 Hz （必须考虑对控制模式和脉冲频率的依赖性）
机械数据
防护等级符合 EN 60529	IP20
防护等级
带有符合 IEC/EN 61800‑5‑1 的保护导体连接的进线电路	I
电子电路	安全特地电压 PELV/SELV
冷却方式
内部空气冷却	强制空冷 AF，符合标准 EN 60146
外部空气冷却	适用于穿通式设备类型的穿通式冷却
工作环境条件
	储存	运输	运行
	在产品包装中。	在运输包装中
环境温度	Class 1K4 符合 EN 60721‑3‑1 -25 ... +55 °C (-13 ... +131 °F)	Class 2K4 符合 EN 60721‑3‑2 -40 ... +70 °C (-40 ... +158 °F)	Class 3K3 2) 根据 EN 60721-3-3 用于无降额的运行3)： -10 ... +40 °C (14 ... 104 °F)（适合低过载运行） -10 ... +50 °C (14 ... 122 °F)（适合高过载运行）用于有降额的运行: >40 ... +60 °C (>104 ... 140 °F)
相对湿度不允许有油雾、盐雾、结冰、冷凝、滴水、喷水、溅水和喷射水流	Class 1K4 符合标准 EN 60721‑3‑1 5 ... 95 %	Class 2K3 符合 EN 60721‑3‑2 5 ... 95 % 40 °C (104 °F) 时	Class 3K3 2) 根据 EN 60721‑3‑3 5 ... 95 %
环境等级/有害化学物质	Class 1C2 符合 EN 60721‑3‑1	Class 2C2 符合 EN 60721‑3‑2	Class 3C2 符合 EN 60721‑3‑3
有机体/生物体影响因素	Class 1B1 符合 EN 60721‑3‑1	Class 2B1 符合 EN 60721‑3‑2	Class 3B1 符合 EN 60721‑3‑3
污染等级符合 IEC/EN 61800‑5‑1（不允许冷凝）	2
安装海拔高度
对于低过载运行	*海拔 1000 m (3281 ft)，无降额；
对于高过载运行	*海拔 2000 m（6562 ft）无额定值降低
2000 m (6256 ft) 到 4000 m (13124 ft) 海拔遵守降额特性	参见与安装海拔和/或每 500 m (1640 ft) 环境温度降低 3.5 K 有关的电流降额特性
机械强度
	储存	运输	运行
	在产品包装中。	在运输包装中
振动载荷	Class 1M2 根据 EN 60721‑3‑1	Class 2M3 符合 EN 60721‑3‑2	Class 3M1 根据 EN 60721-3-3 试验值根据 EN 60068-2-6
冲击载荷	Class 1M2 根据 EN 60721‑3‑1	Class 2M3 符合 EN 60721‑3‑2	Class 3M1 根据 EN 60721-3-3 试验值根据 EN 60068‑2‑27
证书
一致性声明	CE（低压设备指令、电磁兼容性指令和机械指令）
许可证书
块大小格式FSA ... FSC	cULus 根据 UL 61800‑5‑1；对于外部浪涌电压保护装置，仅限 CSA；RCM；SEMI F47
块型 FSD 至 FSF	cULus 根据 UL 61800‑5‑1；对于外部浪涌电压保护装置，仅限 CSA；RCM；SEMI F47 对于内部或外部进线滤波器，仅限 KCC，类别 C2；RoHS；EAC WEEE（废弃的电子电气设备）
