西门子HMI TP1500触摸屏面板 15寸 触摸式操作

• 3 英寸至 15 英寸理想的入门级系列，用于操作和监控紧凑型机器和系统
• 由于使用像素图形显示屏，可以清晰地显示过程
• 使用触摸屏和触觉功能键实现直观的操作
• 配备所有必需的基本功能，如警报记录、配方管理、绘图、矢量图形和语言切换
• 通过集成的以太网接口或带有 RS485/422 的单独版本可以简单地连接到控制器

• 全集成自动化 (TIA) 的集成组件：
  提高生产率，*小化工程费用，减少生存周期成本
  • 由于采用垂直组态（4" 和 6" 设备），即使在安装空间受限时也可使用
  • 缩短组态和调试时间
  • 由于免维护型设计和背光显示器使用寿命较长，维修十分方便
• 由于具有输入/输出字段、矢量图形、趋势曲线、条形图、文本和位图等要素，可以简单、轻松地显示过程值
• 图片库，带有现成的图形对象
• 可全球使用：
  • 可组态 32 种语言（包括亚洲和西里尔字符集）
  • 在线可在多达 5 种语言间切换
  • 相关语言文本和图形

在生产、过程和楼宇自动化中，使用 SIMATIC HMI 基本面板可以实现对紧凑型机器和设备的本地控制和监视。它们在各个部门中有着广泛的应用。

SIMATIC HMI 基本面板与面板和多功能面板产品系列的现有触摸设备安装兼容。

KP300 基本型单色 PN

• 3.6" FSTN 像素图形，单色
• 1 个以太网接口（TCP/IP、PROFINET）
• 触控设备，配备10个功能键和10个系统键。
• Text Displays (TD 100C, TD 200/TD 200C, TD 400C) 和 OP 73 、 OP 73micro的创新后继产品。


KTP400 Basic 单色 PN

• 3.8" STN，单色
• 1 个以太网接口（TCP/IP、PROFINET）
• 触摸屏和 4 个触觉功能键


KTP600 Basic 单色 PN

• 5.7" STN，单色
• 1 个以太网接口（TCP/IP、PROFINET）
• 触摸屏和 6 个触觉功能键
• TP 177micro//TP 177A 创新的后续产品


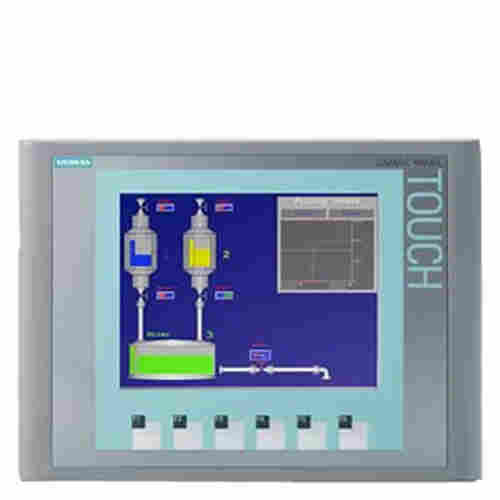

KTP600 基本型彩色 PN 或 DP

• 5.7" TFT，256 色
• 1 个以太网接口（TCP/IP、PROFINET）或
  1 个 RS 485/422 接口（MPI，PROFIBUS DP；单独版本）
• 触摸屏和 6 个触觉功能键
• TP 177micro//TP 177A 创新的后续产品


KTP1000 基本型彩色 PN 或 DP

• 10.4" TFT，256 色
• 以太网接口 (TCP/IP, PROFINET) 或
  1 个 RS 485/422 接口（MPI，PROFIBUS DP；单独版本）
• 触摸屏和 8 个触觉功能键

TP1500 Basic 彩色 PN

• 15.0" TFT，256 色
• 1 个以太网接口（TCP/IP、PROFINET）
• 触摸屏

• *性窗口和模板概念，用于生成屏幕模板
• 输入/输出域
  用于显示和更改过程参数
• 按钮
  用于直接初始化功能和动作。在按钮上*多可以同时配置 16 种功能。
• 图像
  可以用作 ICON 以代替用作功能键或按钮的文本标签。它们还可以用作全屏背景图像。
  组态工具包含带有大量图形和多种对象的库。所有的带有 OLE 接口的编辑器都可以用作图形编辑器（比如 Paint Shop，Designer 或者 CorelDraw）。
• 矢量图形
  基本几何形状（直线，圆和矩形）可以在组态工具中直接创建
• 固定文本
  可以以任何字符尺寸用作功能键，过程图和过程值的标签
• 曲线功能和直方图
  可用于以图形形式显示动态值
• 语言切换：
  • 5 种在线语言，32 种组态语言，包括亚洲和西里尔字母字符集。
  • 相关语言文本和图形
• 可按照各个部门的要求进行用户管理（安全性）
  • 通过用户名和密码进行身份验证
  • 特定用户组的优先级
• 发信系统
  • 离散警报
  • 模拟报文
  • 具有可自由定义的消息级别（如状态/故障消息），用于定义确认响应和显示消息事件
  • 历史消息
• 配方管理
• 帮助文本
  过程屏幕、消息和变量
• 算术函数
• 极限值监控
  用于输入和输出的可靠过程控制
• 指示灯
  用于指示机器和设备状态
• 任务计划器，用于循环执行功能
• 模板概念
• 在模板中组态的显示元素将出现在每个显示中
• 可以通过如下方法简单地进行维护和组态：
  • 用 ProSave 在 PC 上备份和还原组态，操作系统，数据记录和软硬件数据
  • 通过 MPI/PROFIBUS DP 或以太网下载组态
  • 自动传输识别
  • 单独对比设定与校准
  • 清洁屏幕
  • 无须电池

组态

使用工程软件 SIMATIC WinCC flexible 2008 Compact 执行组态。

基本面板可以连接到：

• SIMATIC S7 控制器
• 非西门子控制器（应用于 DP 设备）
  • Allen Bradley DF1
  • Modicon Modbus

注：
详细信息请参见“系统界面”。

所有尺寸以毫米为单位。有关安装切口的详细信息，请参见技术规范。

KP300 基本型

KTP400 基本型单色 PN

KTP400 基本型彩色 PN

KP400 基本型

KTP600 基本型

KTP1000 基本型
