产品资料

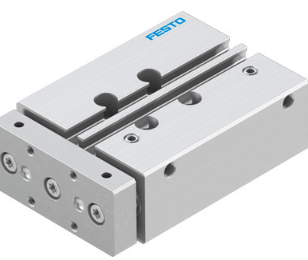

导向气缸
DFM-12-40-P-A-GF
产品代号: 170828
内 置 导 轨 .
产品资料
仅有在相应的安装附件 SMB-8E 向外安装时，
SMTSO-8E型接近开关才可以被用在行程为20到40mm 的产品上。
产品资料
从工作负载到连接板的重力中心距 25 mm
行程 40 mm
活塞直径 12 mm
驱动单元的运作模式 连接轭
缓冲 P: 两端带弹性缓冲环/板
装配位置 任意
导向 普通轴承导向
设计结构 导向
位置检测 用于接近式传感器
工作压力 2 ... 10 bar
*速度 0.8 m/s
工作模式 双作用
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
耐腐蚀等级 CRC 1 – 低腐蚀影响
环境温度 -20 ... 80 °C
在终端位置的冲击能量 0.07 Nm
*允许扭矩负载 Mx与行程的关系 0.65 Nm
在规定的距离xs，*有用负载和行程的函数关系 31 N
6 bar时的理论作用力，回复行程 51 N
6 bar时的理论作用力，进程 68 N
移动质量 232 g
产品重量 497 g
其它可用接口 参见产品图纸
气动连接 M5
材料备注 符合 RoHS
材料信息，盖 锻造铝合金
材料信息，密封 NBR
材料信息，壳体 锻造铝合金
材料信息，活塞杆 高合金钢, 耐腐蚀
产品型号
170833 DFM-16-20-P-A-GF
170834 DFM-16-25-P-A-GF
170835 DFM-16-30-P-A-GF
170836 DFM-16-40-P-A-GF
170837 DFM-16-50-P-A-GF
170838 DFM-16-80-P-A-GF
170839 DFM-16-100-P-A-GF
170840 DFM-20-20-P-A-GF
170841 DFM-20-25-P-A-GF
170842 DFM-20-30-P-A-GF
170843 DFM-20-40-P-A-GF
170844 DFM-20-50-P-A-GF
DFM-20-80-P-A-GF
