产品资料详情表

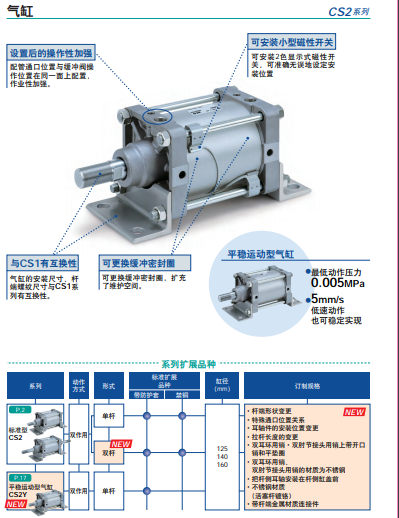

CS2 系列 标准型气缸

和CS1系列相比，质量*可减轻58%

带磁性开关 (CDS2系列: CDS2)

字段描述

内置磁环 D 内置磁环

安装方式 G 无杆侧法兰型

缸径 140 缸径 140mm

通口螺纹的种类 - Rc

气缸行程 150 气缸行程 150mm

气缸追记号 - 无防护套,两侧气缓冲

行程调整标记 - 无

双行程标记 - 无双行程标记

气缸行程2 - 无气缸行程2

气缸追记号2 - 无防护套,两侧气缓冲

磁性开关型号 A93L 有触点磁性开关, 直接出线式, 带指示灯, 2线式, 横引出, 导线长3m, 适用电压：DC24V,AC100V

磁性开关个数 - 2个 或 无

订制规格 - 标准

其他特性

描述

缓冲形式 两侧气缓冲

连接口径 1/2

作动方式 单杆双作用

*低使用压力 0.05

*使用压力 0.97

环境温度 常温

作动速度 标准

形式 气压式

杆端螺纹 杆端外螺纹

型号	系列	动作方式	缸筒内径（mm）
标准型	CS2	单杆双作用	125，140，160
标准型	CS2W	双杆双作用	125，140，160
