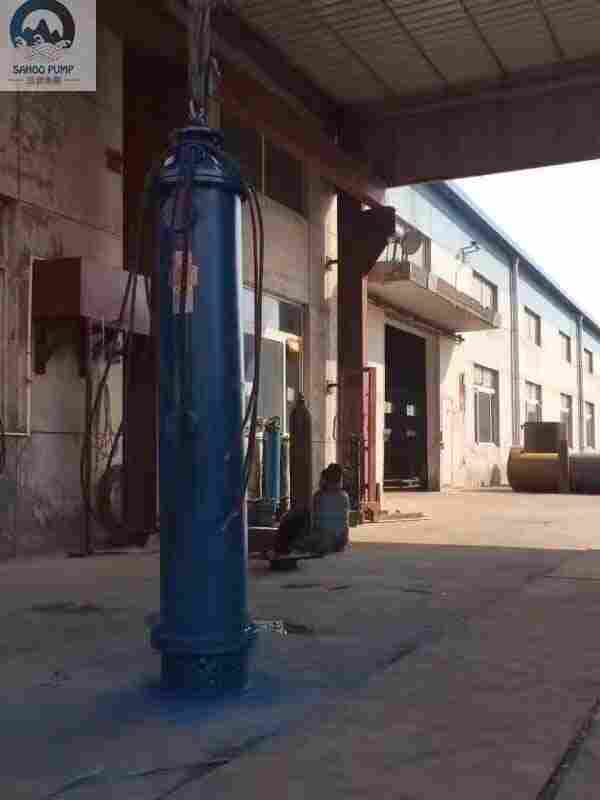

三合牌QJX系列下吸式潜水电泵是甘泉集团研制的新式提水设备，广泛用于河流、湖泊取水；矿山给排水；城镇自来水系统新建或改造及各种区域性二次供水系统。水泵为下吸式，能够抽干作业面地表水；电动机为潜水三相异步电动机：占地面积小，设备运用便当，牢靠耐用，寿命长。
一、技术参数：
流量：20-600立方/小时
扬程：30-210米
功率：4-220千瓦
电压：380伏、660伏
二、运用条件：
1. 运送介质的固体物的容积比在2％以下，运送介质密度*为1.2x 103kg/m3；
2. 运送介质的PH值为4~10；
3. 运送介质温度不逾越40℃；
三、资料挑选：
铸铁、不锈钢等。
四、结构阐明：
1、QJX系列下吸式污水潜水电泵由潜水三相异步电动机和污水泵两大部分组成。电动机与其下部的泵体直联，中心设有牢靠的机械密封设备，能有效地避免电动机内的冷却液与所抽送的介质之间的沟通，保证水泵长期牢靠的作业；
2、电动机绕组为尼龙护套聚乙烯耐水电磁线，电机选用向心球轴承，拆装简略，维修便当；
3、小流量水泵为离心式或旋流式结构，用于抽送一般污水，工程高扬程输排水；大流量水泵为双流道无阻塞或混流式结构，用于洗 煤厂污水循环、煤泥抽送以及农用河水灌溉等；
4、电泵规划充分考虑了无阻塞这一关键问题，使颗粒杂质通过功用卓；
5、电动机外壳设置了冷却罩，电动机可在必定时间内露出水面作业；电泵结构选用内装式结构时，被送液体经电机排出，电机部分可长期露出水面作业；
6、为避免电动机腔内压力过高构成机壳迸裂，在机盖上部设有压力安全阀。
二、ZLB轴流泵类型含义
例如：28 Z L B—70
28--泵的出水口直径为28英寸；
Z--轴流泵；L--立式结构；B--半调度叶片；70--比转速被10除所得的化整数
三、立式轴流泵的作业原理与结构
1、立式轴流泵的作业原理
立式轴流泵是以空气动力学中，机翼的升力理论为基础。当流体绕过翼型时，在翼型的首端点处置别成为两股流，它们分别通过翼型的上外表和下外表，然后一同在翼型的尾端调集，由于沿翼型下外表的旅程比上外表旅程长一些，流体沿翼型下外表的流速要比沿翼型上外表流速大，相应的，翼型下外表的压力将小于上外表，流体对翼型有一个向下的作用力，相同，翼型关于流体也将发作一个反作用力，与此作用力相等，方向相反，作用在流体上，在此力作用下，水就被压升到必定的高度上去。
2、立式轴流泵的结构
立式轴流泵的结构有：喇叭管、叶轮、导叶体、出水弯管、泵轴、轴承、填料函、传动轴等。分述如下：
1) 喇叭管：喇叭管为中小型立式轴流泵的吸水室，用铸铁铸造，他的作用是把水以*小的丢掉均匀的引向叶轮。
2) 叶轮：叶轮是轴流泵的作业部件，有叶片、轮毂、导水锥等组成。
3) 导叶体：导叶体坐落叶轮上方，他的作用是消除水流的旋转运动，减少水头丢掉。一同可将水流的部分动能转变为压能。
4) 泵轴和轴承：泵轴选用碳素钢制成，是用来向叶轮传递扭矩的。
5) 传动轴：立式电机与水泵之间的联接轴为传动轴，作用是将电机功率传递给水泵。
6) 填料函：在泵轴穿出出水弯管的当地，装有填料密封设备。
四、立式轴流泵的功用特征
立式轴流泵与离心泵比较，具有下列利益：
1) 扬程随流量的减少而剧烈增大， Q-H曲线徒增，原因是，流量较小时，在叶轮叶片的进口和出口处发作回流，水流屡次重复得到能量，类似于多级加压情况，所以扬程急剧增大，然后构成轴功率增大的现象。
2) Q-N曲线是徒降曲线，因而，轴流泵主张时，应当在闸阀全翻开的情况下主张电动机。
3) Q-η曲线呈驼峰形。即高功率作业的规划很小，流量在违反规划工况点不远处功率就很快下降。根据轴流泵的这一特征，选用闸阀调解流量是倒运的，一般只能选用改动叶片设备角的办法来改动其功用曲线。
4) 在水泵样本中，一般轴流泵的汽蚀余量都要求较大，因而，其*容许的吸上真空高度都较小，需考虑轴流泵的进水条件、作业中实践工况点与该泵规划工况点的违反程度等。
五、立式轴流泵的修补工艺
立式轴流泵在作业中可能会发作这样或那样的问题，如不及时处理，将会导致损坏零件，影响正常抽水。清扫水泵缺陷首先要正确判别缺陷发作的原因，再招认相应地清扫办法。
立式轴流泵常见的缺陷原因及其清扫办法如下：
1、主张后不出水或出水量少 原因及处理办法如下：
1) 叶轮吞没深度不行。处理办法是调整叶轮吞没深度。
2) 叶轮转向不对。处理办法是调整电机转向。
3) 叶片损坏或叶片定位销开裂。处理办法是替换叶片或定位销。
4) 泵进口或叶轮被杂物阻塞。处理办法是根除杂物。
5) 泵轴掉落。处理办法是重新装配或替换泵轴。
2、振荡大或有噪音 原因及处理办法如下:
1) 地角螺栓松动。处理办法是旋紧地角螺栓，垫牢底座。
2) 泵轴曲折或联轴器不同心。处理办法是纠正或调整同心度。
3) 泵轴和水导轴承磨损。处理办法是替换水导轴承或泵轴
4) 叶片破损或缠有杂物。处理办法是替换叶片、根除叶片杂物。
5) 发作汽蚀。处理办法是改进吸水条件，避免汽蚀。
6) 联轴器开裂或掉落。处理办法是替换联轴器。
7) 轴承箱内轴承损坏。处理办法是替换轴承。
3、电流遽然升高或过低 原因及处理办法如下
1) 叶片转角或缠有杂物。处理办法是替换叶片，根除杂物。
2)水导轴承腐蚀，发作粘轴。处理办法是替换水导轴承。
3) 泵轴或联轴器掉落、开裂。处理办法是替换泵轴或联轴器。
4) 叶轮外壳掉落。处理办法是替换叶轮外壳。
5) 出水扣门翻开程度过小。处理办法是查看扣门销轴、加注润滑脂。
6) 叶轮掉落。处理办法是替换叶轮。
4、轴承箱温度过高
1) 润滑油严峻短少。处理办法是添加润滑油。
2) 发作严峻磨损。处理办法是查找原因，替换部件
六、ZLB轴流泵的设备运用
(一)设备：
1．设备前的预备：
(1)查看水泵本体，传动设备和电机应无损坏，泵轴和传动轴若有曲折，有必要校直。
(2)东西与起重机械应该完全。
(3)参看设备外形尺寸图，查看泵基础及进水管道，使之满足设备要求。
(4)由于进水池的结构和同一进水池中几台泵的摆放情况对泵的作业功用影响很大， 因而有必要留心下列几点：
①叶轮应有满足的吞没深度。
②泵刺叭口与池底，坚持所需求的间隔。
③水流均匀无旋涡地进入水泵。
④几台泵在同一池中作业，不该发作于扰。
⑤进水池前须设有拦污栅，过拦污栅的流速以不跨越0．3米／秒为宜。
2．设备
(1)根据运用情况，调正叶轮部件上的叶片设备角，使各叶片的设备角一同，并不得有松动。
(2)用水平仪校对泵底座的水平度，灌注水泥浆，待水泥凝聚后，再查看水平度。
(3)泵轴与传动轴有必要设备于同一铅垂线上，其允差小于0．04毫米／米。使叶片外圆与叶轮室外壳之间的空位沿圆周均匀。
(4)设备后应查看各联轴器和地脚螺钉的螺母是否扳紧。
3．泵与电机的联接：
(1)电机与传动设备的标高中心方位，应根据装好的泵的标高中心方位而定。
(2)电机旋转方向应与泵的旋转方向一同。
(3)刚性联轴器法兰面合上后，应均匀地拧紧螺栓，避免扳紧程度不一起构成歪斜用透光法或塞尺查看法兰接合面，应无空位存在。
4．出水管的设备
(1)出水管路应另设支架，不得借泵本体支承。
(2)泵出水弯管与出水活门之间应设松懈管。其长度不小于松懈管大小口直径差的五倍。
(3)出水活门*能挂一平衡锤，以平衡活门重量。
(二)起动和间断
(1)泵起动前，应按要求向填料函的上接纳引注清水。
(2)泵试作业后，查看各联接部位，应无松动。
(3)在作业中，假定发作不正常的动态与振荡，应立即停机查看清扫。
(4)在冰冻时节停机后，叶轮不能浸于水中，避免结冰损坏零件。
(三)作业：
(1)在作业过程中，填料压紧程度以有水滴出为宜。
(2)留心橡胶轴承不得与油类触摸。
(3)留心传动设备中轴承温升，守时替换轴承中的润滑油或油脂。
产品特征：
ZLB型泵系单级立式轴流泵，适用于抽送清水、污水、雨水及带有纤细腐蚀性的液体，被运送液体温度不高于50℃。本型泵是大流量、低扬程泵，可适用于农田排灌、水利工程、城市的供水、排水和污水处理，电厂、盐厂及养殖场运送循环水、船坞升降水位，亦可用于冶金、化工等作业，运用十分广泛。
