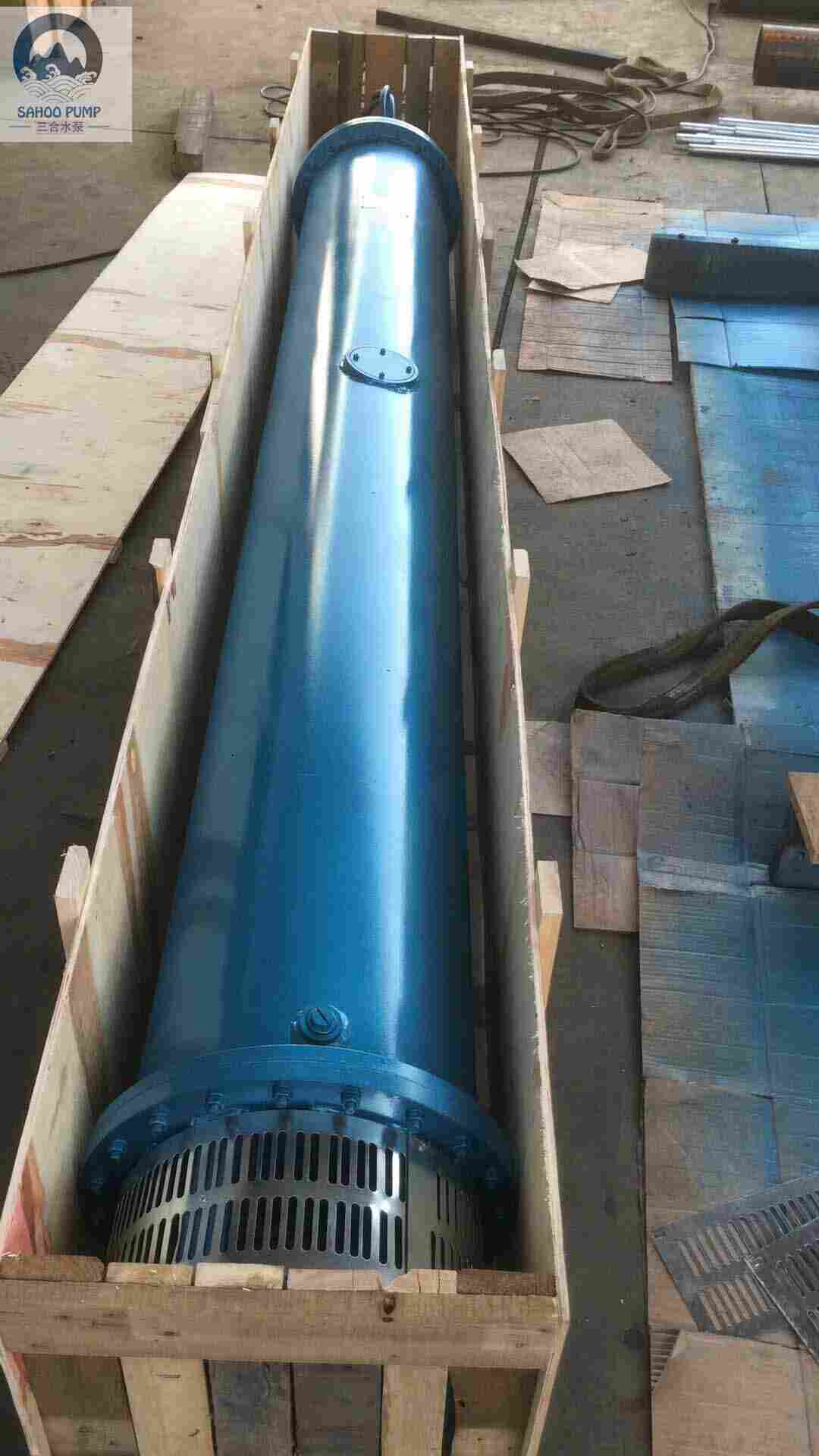

三合牌QJX系列下吸式潜水电泵是三合水泵研制的新式提水设备，广泛用于河流、湖泊取水；矿山给排水；城镇自来水体系新建或改造及各种区域性二次供水体系。水泵为下吸式，可以抽干作业面地表水；电动机为潜水三相异步电动机：占地面积小，设备运用便当，牢靠经用，寿命长。
一、技术参数：
流量：20-600立方/小时
扬程：30-210米
功率：4-220千瓦
电压：380伏、660伏
二、运用条件：
1. 运送介质的固体物的容积比在2％以下，运送介质密度*为1.2x 103kg/m3；
2. 运送介质的PH值为4~10；
3. 运送介质温度不跨过40℃；
三、材料选择：
铸铁、不锈钢等。
四、结构说明：
1、QJX系列下吸式污水潜水电泵由潜水三相异步电动机和污水泵两大部分组成。电动机与其下部的泵体直联，中心设有牢靠的机械密封设备，能有效地避免电动机内的冷却液与所抽送的介质之间的沟通，保证水泵长期牢靠的作业；
2、电动机绕组为尼龙护套聚乙烯耐水电磁线，电机选用向心球轴承，拆装简略，修补便当；
3、小流量水泵为离心式或旋流式结构，用于抽送一般污水，工程高扬程输排水；大流量水泵为双流道无堵塞或混流式结构，用于洗 煤厂污水循环、煤泥抽送以及农用河水灌溉等；
4、电泵规划充分考虑了无堵塞这一关键问题，使颗粒杂质经过功用卓；
5、电动机外壳设置了冷却罩，电动机可在必定时间内暴露水面作业；电泵结构选用内装式结构时，被送液体经电机排出，电机部分可长期暴露水面作业；
6、为避免电动机腔内压力过高构成机壳炸裂，在机盖上部设有压力安全阀。
二、ZLB轴流泵类型意义
例如：28 Z L B—70
28--泵的出水口直径为28英寸；
Z--轴流泵；L--立式结构；B--半调度叶片；70--比转速被10除所得的化整数
三、立式轴流泵的作业原理与结构
1、立式轴流泵的作业原理
立式轴流泵是以空气动力学中，机翼的升力理论为根底。当流体绕过翼型时，在翼型的首端点处置别成为两股流，它们别离经过翼型的上表面和下表面，然后一起在翼型的尾端集结，由于沿翼型下表面的旅程比上表面旅程长一些，流体沿翼型下表面的流速要比沿翼型上表面流速大，相应的，翼型下表面的压力将小于上表面，流体对翼型有一个向下的作用力，相同，翼型关于流体也将发生一个反作用力，与此作用力持平，方向相反，作用在流体上，在此力作用下，水就被压升到必定的高度上去。
2、立式轴流泵的结构
立式轴流泵的结构有：喇叭管、叶轮、导叶体、出水弯管、泵轴、轴承、填料函、传动轴等。分述如下：
1) 喇叭管：喇叭管为中小型立式轴流泵的吸水室，用铸铁铸造，他的作用是把水以*小的丢掉均匀的引向叶轮。
2) 叶轮：叶轮是轴流泵的作业部件，有叶片、轮毂、导水锥等组成。
3) 导叶体：导叶体位于叶轮上方，他的作用是消除水流的旋转运动，削减水头丢掉。一起可将水流的部分动能转变为压能。
4) 泵轴和轴承：泵轴选用碳素钢制成，是用来向叶轮传递扭矩的。
5) 传动轴：立式电机与水泵之间的联接轴为传动轴，作用是将电机功率传递给水泵。
6) 填料函：在泵轴穿出出水弯管的当地，装有填料密封设备。
