EF-ACS/RT8技术说明巨川电气

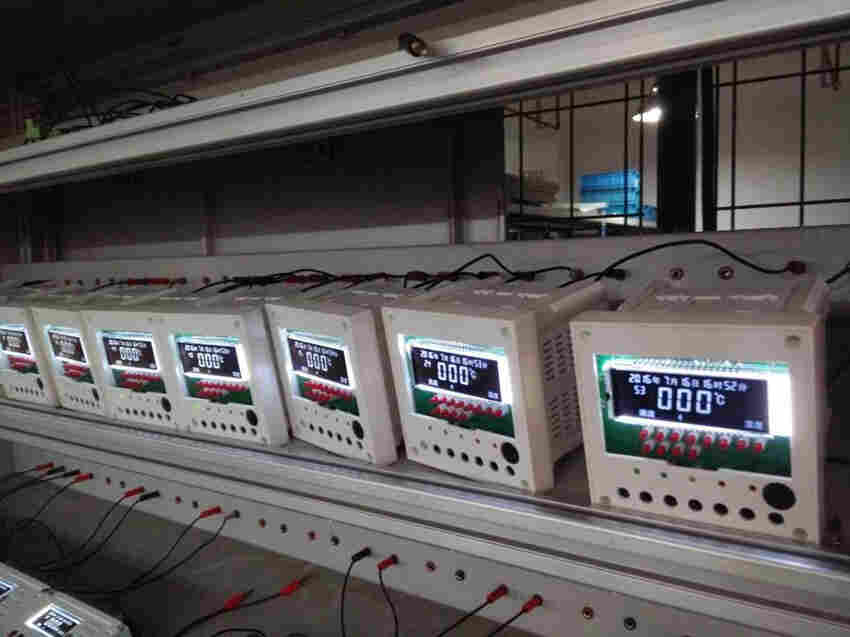

 产品介绍：

    EF-ACS/RT8在设置消防控制室的场所，电气火灾监控器的信息和故障信息应在消防控制室图形显示装置或集中火灾控制器上显示；但该类信息与火灾信息的显示应有区别。

    EF-ACS/RT8《剩余电流保护装置的安装和运行》GB13955中对电气火灾监控保护装置的安装有明确要求：“电气火灾监控保护装置安装应充分考虑供电、供电电压、接地型式及保护。电气火灾监控保护装置的形式、额定电压、额定电流、短路分断能力、额定剩余电流、分断时间应被保护线路和电气设备的要求，在不同的接地形式中应正确接线”。

    电气火灾监控属于漏电监控方面的先期预，与火灾自动不同的是，电气火灾监控早期是为了避免损失，而火灾自动是为了损失。



EF-ACS/RT8火灾监控探测器主要技术指标：

型号	WOSI
工作电压	AC220V±15%50Hz
二总线电压	DC14V~24V
电源功耗	＜2W
二总线电流	＜1mA
工作指示灯	产品正常工作时绿色指示灯常亮
漏电指示灯	产品漏电检测通道时红色指示灯常亮
温度指示灯	产品温度检测通道时红色指示灯常亮
启动指示灯	产品控制输出时红色指示灯常亮
剩余电流值	1~1000mA连续可调
控制输出	1组无源常开点
通讯	二总线
总线规格	ZR-RVS双绞双色线(红黑色)
通道数	共8个，l0米距离内可连接7只LDT9000系列剩余电流式电气火灾监控探测器和1只T-100测温探测器
通讯主机设备	WO8000,LDK800
温度	-10℃~40℃
相对湿度	≤95%RH(40±2℃)
安装	导轨

EF-ACS/RT8技术说明巨川电气 产品特点

电力参数计量功能：实时测量三相供电线路的电压，电流，功率，功率因数，，有功电能，无功电能数据。

多功能保护功能：具有漏电，过压，欠压，过流，过负荷，电压错序，电流错序，消防联动等多功能保护功能。

消防检测及功能：5咱感温，感烟，可燃气体器等探测器及1路DC24V消防远程控制输入接口。

远程监控功能：具有RS485通讯接口和RS232通讯接口。采须知通信协议，可实现远程控制及智能化集中。

事件记录功能：`分别记录A,B,C相的断相，过压，失压，欠压，过流，电压错序，电信相序及近10次故障起始`时间及结束时间，记录的漏电故障，消防，DC24V消防远程控制，断电及近10次故障发生时间；记录的上电，编程，校时，修改及近10次操作时间。

参考
IEC61038:1998 费率和负载控制内部时钟
JB/T50070-2002 电能表可靠性要求及考核
GB/T17215
《多功能电能表 特殊要求》
GB/T6 交流电测量设备 通用要求、试验和试验条件 第11 部分:测量设备(IEC62052-11:2003,IDT)
DL/T614《多功能电能表》
GB/T15284《多费率电能表 特殊要求》
GB9969.1-1998 工业产品使用说明书 则
GB/T17441-1998 交流电度表符号(idtIEC60387:1992)
GB/T2829-2002 周期检验计数抽样程序及表(适用于对性的检验)
【】 GB T 7 多功能电能表 特殊要求
GB/TC 卡预付费售电 第3部分:预付费电度表
GB/T17882 2级和3级静止式交流无功电度表(GB/T17882-1999,eqvIEC61268:1995)
GB/T15464-1995 仪器仪表包装通用技术条件
GB/T15284-2002 多费率电能表 特殊要求
GB/T9092-1998 费率和负载控制时间开关(idtIEC61038:1990)
DL/T614《多功能电能表》
GB/T17215.211
GB/T17215-2002 1级和2级静止式交流有功电能表
GB/T17882
GB/T9092
GB/T 7
GB/T19897.1-2005 自动抄表低层通信协议 第1 部分:直接本地数据交换(IEC62056-21:2002,MOD)
GB4793.1-1995 测量、控制和试验室用电气设备的安全要求 第1部分:通用要求(idtIEC1010-1:1990)
IEC62053-61《交流电测量设备 特殊要求 第61部分:功率消耗和电压要求》
GB/T17883 0.2S 级和0.5S 级静止式交流有功电度表(GB/T17883-1999,eqvIEC60687:1992)
GB/T19882.31 自动抄表 第31部分:应用层数据交换协议 对象标识(GB/T19882.31-2007,IEC62056-61:2002,IDT)
GB/T17883

电气火灾监控详细的安装要求：

一、管道的施工

电气火灾监控安装布置需要在墙面上进行预留打孔，必须要按照*的设计图纸上所标注以及规范将各项尺寸测量确定。工作人员将孔洞位置标好之后就把模盒牢固到钢筋上，同时再纸团或者是锯末等到盒内，然后在浇注混凝土当中需要有*技术人员配合校对以免发生位移。暗槽线路的敷设需要将管路沿着简单合理的进行尽量多余的弯曲，依照施工图纸当中门的开启方向确定监控开关盒子的位置。

二、管内穿线施工

电气火灾监控各个模块单元的连接线路采用的导线型号以及规格必须要符合技术要求，要做到现场的抽样调查包装以及绝缘层等必须要完好无损而且厚度要保持均匀。导线与电气火灾监控设备连接时需要采用截面为十毫米及以下的单股线，如果是选用铜线截面为2.5平方毫米及以下多股线时，可以将铜线进行搪锡之后绕圈压扁再和设备的端子进行连接同时加上弹簧垫圈做好防松措施。电线管内的导线不可以存在接头或者扭结等现象，剥线头的绝缘层必须要采用*的剥线钳和导线匹配的剥削刀口确保不会损坏线芯。

三、总线敷设

电气火灾监控在敷设总线之前需要检查所用电缆的各项技术证书，如耐压试验报告、规格型号、试验报告等是否符合所需的设计要求，然后再使用绝缘测量仪表对电缆与对地对零等性能进行遥测，当绝缘电阻数值达到十兆欧以上时才可以。施工人员要对电缆穿过的管道进行检查确保内部是畅通的不能存在杂物，确定电缆的使用长度以及备用长度都要考虑在内，不能够轻易的将电缆锯断同时也不可以在施工的中电缆中间出现接头。

四、探测器安装

电气火灾监控探测器在安装时在水平位置上的误差可以允许偏差小于三毫米的距离，而且在安装完毕之后顶部不能够出周围设备三毫米。二次回路的配线必须要齐全清晰同时绝缘性能必须良好不可以出现接头，线路的端头必须要有端子码标明编号。

五、试运行

在整体施工完毕之后要对电气火灾监控进行试运行操作，在此之前要对每个配电柜当中的卫生清理干净不能有杂物存在，同时检查安装是否符合的评定。通电式运行将内的全部关联设备都开启，时间设定为二十四个小时并记录整个中的电压、电流等实时参数，而且还要观察电流数值是不是平稳如果偏差过大需要找出原因进行。

六、设备调试

调试的内容都有互感器、监控探测器、主机等设备，对它们的传输、二次线路以及过流等参数进行校对，多次实验模拟情况检查电气火灾监控的反应速度，确保所有数据参数和线路等问题都准确无误后，将对接线端子以及设备上的螺丝再紧固一边后施工安装完毕。

EF-ACS/RT8技术说明巨川电气产品功能概述：

采用二总线通讯，无极性。
电源采用AC220V，具有AC220V电源断电故障检测功能。
采用电子编码，可以通过编址器读/写探测器地址(0-127)。
温度检测通道具有短路、断路的故障检测功能。
检测通道数可通过编址器进行设置。
剩余电流检测量程可通过编址器进行设置。
具有剩余电流和测温两种的监测功能。
内置7只剩余电流式电气火灾监控探测器，可选配1只T-100测温探测器，每个检测通道占有的地址号。
自置NACU散处理器，工作可靠，抗能力强。
