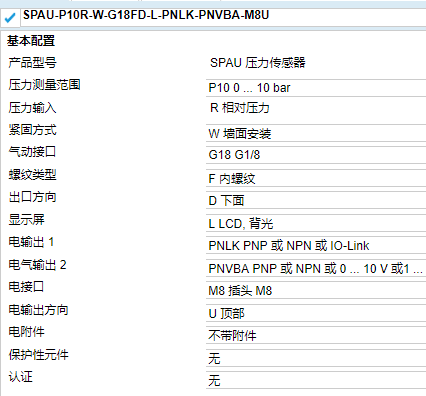

新替旧：费斯托原装压力传感器配置
SPAU-P10R-W-G18FD-L-PNLK-PNVBA-M8U
压力传感器
SPAU-P10R-W-G18FD-L-PNLK-PNVBA-M8U
产品代号: 8001231
适合于监控压缩空气以及非腐蚀性气体，通过墙面安装件进行安装,带显示。
货运日期 查看
RCM Mark
c UL us - Listed (OL)
CE 符号 (参见符合的标准) 根据 EU-EMV 指导原则
符合EU RoHS 指令
KC 标记 KC-EMV
材料备注 符合 RoHS
测定变量 相对压力
测量方式 压阻式压力传感器
压力测量范围，初始值 0 bar
压力测量范围，终值 10 bar
过载范围 15 bar
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
惰性气体
关于工作和先导介质的说明 可以使用经过润滑的压缩空气
介质温度 0 ... 50 °C
环境温度 0 ... 50 °C
模拟量/数字量转换器的分辨率 12 Bit
度, FS 1.5 %FS
重复精度零点，以 ± %FS 表示 0.3 %FS
温度系数，以± %FS/K表示 0.05 %FS/K
开关输出 2 x PNP 或 2 x NPN 可转换
开关功能 自由编程
切换元件功能 N/C 或 N/O 触点, 可切换
*输出电流 100 mA
模拟量输出 0 - 10 V
4 - 20 mA
1 - 5 V
上升时间 3 ms
*负载电阻, 电流输出 500 Ohm
*小负载电阻, 电压输出 10 kOhm
短路强度 是
协议 IO-Link
IO-Link, 协议 Device V 1.1
IO-Link, 配置 Smart sensor profile
IO-Link, 功能等级 二进制数据通道 (BDC)
过程数据变量 (PDV)
识别
诊断
Teach channel
IO-Link, 通讯模式 COM2 (38,4 kBaud)
IO-Link, 支持SIO模式 是
IO-Link, 端口类型 A
IO-Link, 过程数据宽度OUT 0 Byte
IO-Link, 过程数据宽度IN 2 Byte
IO-Link, 过程数据内容 IN 14 bit PDV (压力值读取)
2 bit BDC (压力监控)
IO-Link, *小循环时间 3 ms
IO-Link, 需要数据内存 0.5 Kilobyte
工作电压范围 DC 20 ... 30 V
极性容错保护 对于所有的电接口
电气接口 1, 接口类型 插头
电气接口 1, 接口技术 M8x1 A编码，符合EN 61076-2-104
电气接口 1, 针脚/线的数量 4
安装类型 墙面/表面固定
装配位置 任意
气动连接 G1/8
产品重量 70 g
显示类型 发光 LCD
可以被显示的单元 MPa
设定选项 IO-Link
Teach-In
通过显示装置和按钮
防止误操作 IO-Link
PIN-Code
临界值的范围 0 ... 100 %
迟滞设定范围 0 ... 90 %
防护等级 IP65
IP67
耐腐蚀等级 CRC 2 – 中等腐蚀影响
产品型号
spau-b2r-h-g18fd-l-pnlk-pnvba-m8u
spau-b2r-t-r18m-l-pnlk-pnvba-m8d
spau-p10r-h-g18fd-l-pnlk-pnvba-m12u
spau-p10r-ms4-f-l-pnlk-pnvba-m8d
spau-p10r-ms4-f-l-pnlk-pnvba-m12d
spau-p10r-ms6-f-l-pnlk-pnvba-m8d
spau-p2r-w-g18fd-l-pnlk-pnvba-m8u
spau-p6r-w-g18fd-l-pnlk-pnvba-m8u
spau-p10r-f-q4-l-pnlk-pnvba-m12
spau-p10r-h-q4d-lk-a-m12d
spau-p10r-h-q4d-lk-v-m12d
spau-p10r-h-q4d-l-pnlk-pnvba-m8d
spau-p10r-h-q4d-l-pnlk-pnvba-m12d
spau-p10r-h-t532d-l-pnlk-pnvba-m8d
spau-p10r-h-t532d-l-pnlk-pnvba-m12d
spau-p10r-f-q6-l-pnlk-pnvba-m12
spau-p10r-f-t532-l-pnlk-pnvba-m12
spau-p10r-h-g18fd-l-pnlk-pnvba-m8u
spau-p10r-ms6-f-l-pnlk-pnvba-m12d
