Heidenhain-海德瀚（HEIDENHAIN）光栅尺—旋转伺服电机编码器—长度计—角度圆光栅—电缆—读数头常规现货供应LC183/100nm ML440mm ID557660-03用于NC数控机床直线光栅尺

标准外壳直线光栅尺突出特点是结构坚固、抗振能力强和测量长度大。读数头通过一个斜板连接安装架，因此允许垂直安装和水平安装，并具有相同的防护等级。

报价人: 汪李剑
电—联：152#1681#9954 ←办公微#信#也是这个。
工作办公-Q：3163#642361

NC数控机床用直线光栅尺LC183/100nm ML440mm ID557660-03

海德瀚公司用于数控机床的直线光栅尺它是所有进给轴为伺服控制环控制的机器和设备的选择，例如铣床、加工中心、镗床、车床和磨床。直线光栅尺的动态性能优点，允许的运动速度高，沿测量方向的加速性能使其不仅能满足常规轴高动态性能要求，也能满足直接驱动电机的高动态性能要求。

HEIDENHAIN也提供其它应用所需的直线光栅尺，例如

• 手动操作机床

• 冲压机和弯板机

• 自动化生产设备

LC 100系列

标准外壳直线光栅尺

• 抗振性能好

• 允许水平安装

• 双密封条设计，高可靠性

• 尺寸同LC 115/LC 185/LC 195

技术参数 LC 115 LC 185

测量基准

线性膨胀系数

DIADUR带*和增量刻轨的玻璃光栅，栅距20 µm

therm  8 x 10–6 K–1

精度等级*

± 3 µm，*测量长度至3 040 mm；± 5 µm

测量长度ML*

单位mm

140 240 340 440 540 640 740 840 940 1 040 1 140 1 240 1 340 1 440

1 540 1 640 1 740 1 840 2 040 2 240 2 440 2 640 2 840 3 040 3 240 3 440 3 640 3 840

4 040 4 240

功能安全*

选装项1

–

接口

EnDat 2.2

订购标识 EnDat22 EnDat02

分辨率 ± 3 µm时

± 5 µm时

0.001 µm

0.010 µm

0.005 µm

0.010 µm

诊断接口数字

时钟频率

计算时间 tcal

 16 MHz

 5 µs

 2 MHz

 5 µs

增量信号

–

 1 VPP

信号周期

截止频率 -3 dB

–

20 µm

 150 kHz

电气连接

单独适配电缆（1 m/3 m/6 m/9 m），可由读数头两端出线

电缆长度

 100 m2)

 150 m2)

供电电压 3.6 V至14 V DC

功率消耗（*值）

3.6 V： 1.1 W；14 V： 1.3 W

电流消耗（典型值）

5 V：140 mA（无负载）

运动速度

 180 m/min

要求的移动力

 4 N

振动 55至2000 Hz

影响

冲击11 ms

加速度

尺壳： 200 m/s2 (EN 60 068-2-6)

读数头： 200 m/s2 (EN 60 068-2-6)

 300 m/s2 (EN 60 068-2-27)

沿测量方向 100 m/s2

工作温度

0 °C至+50 °C

防护等级EN 60529

如果符合安装说明要求为IP 53，如果接入DA 400的压缩空气为IP 64

重量

0.55 kg + 2.9 kg/m测量长度

[ 优势：荷兰，德国，美国设有分公司，欧美进口均可代采购 ]

海德汉HEIDENHAIN公司研制生产光栅尺、角度编码器、旋转编码器、数显装置和数控系统。海德汉公司的产品被广泛应用于机床、自动化机器，尤其是半导体和电子制造业等领域。

增量式圆光栅+RON285 9000+ID358699-05

优势列举：荷兰，德国，美国设有分公司，欧美进口均可代采购

液压：
PARKER派克 REXROTH力士乐 MOOG穆格 HAWE哈威 EATON-VICKERS伊顿威格士 EMG易安基 BUCHER布赫 VOITH福伊特WANDFLUH万福乐 OILGEAR奥盖尔 SUNFAB胜凡（水泥厂用泵） ATOS阿托斯 MARZOCCHI马祖奇等

电子电气：
HEIDENHAIN海德汉 AVENTICS安沃迟 HENGSTLER亨士乐 SIEMENS西门子施耐德 B&R贝加莱 PILZ皮尔磁 SCHUNK雄克 GEMU盖米 SCHMERSAL施迈赛 EUCHNER安士能 NORGREN诺冠 HBM FESTO费斯托等

产品型号展示：

557660-09 LC 183 1040mm

557679-10 LC 183 1040mm

557660-82 LC 183 1140mm

557679-32 LC 183 1140mm

557679-35 LC 183 1440mm

557660-67 LC 183 1840mm

557679-20 LC 183 2240mm

557679-41 LC 183 2240mm

557660-04 LC 183 240mm

557679-02 LC 183 240mm

557680-02 LC 183 240mm

557660-20 LC 183 2440mm

557679-43 LC 183 2640mm

557678-01 LC 183 3240mm

557679-03 LC 183 340mm

557680-03 LC 183 340mm

557678-02 LC 183 3440mm

557660-03 LC 183 440mm

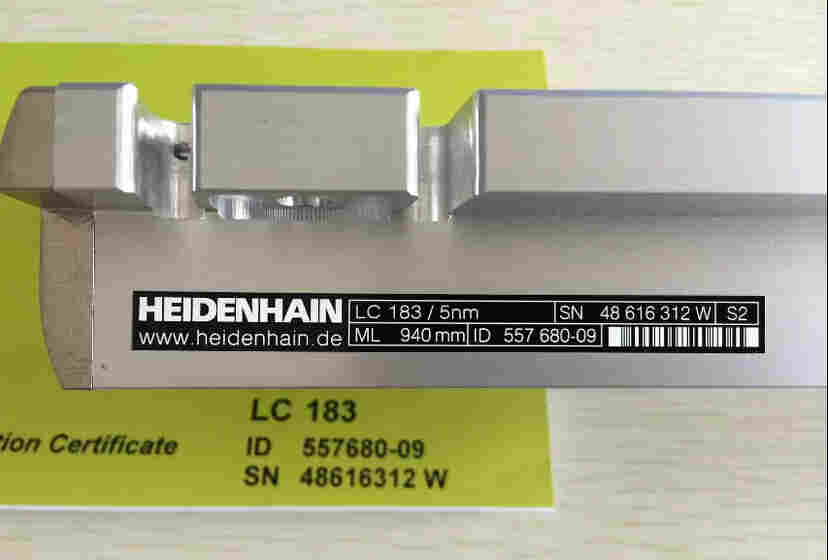

LC183 ML440mm光栅尺——用于NC数控机床

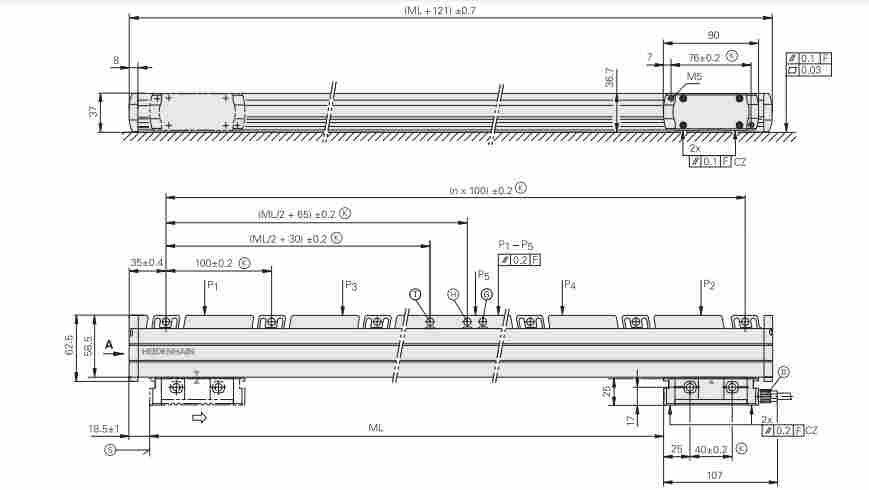

LC183 ML440mm光栅尺——用于NC数控机床
