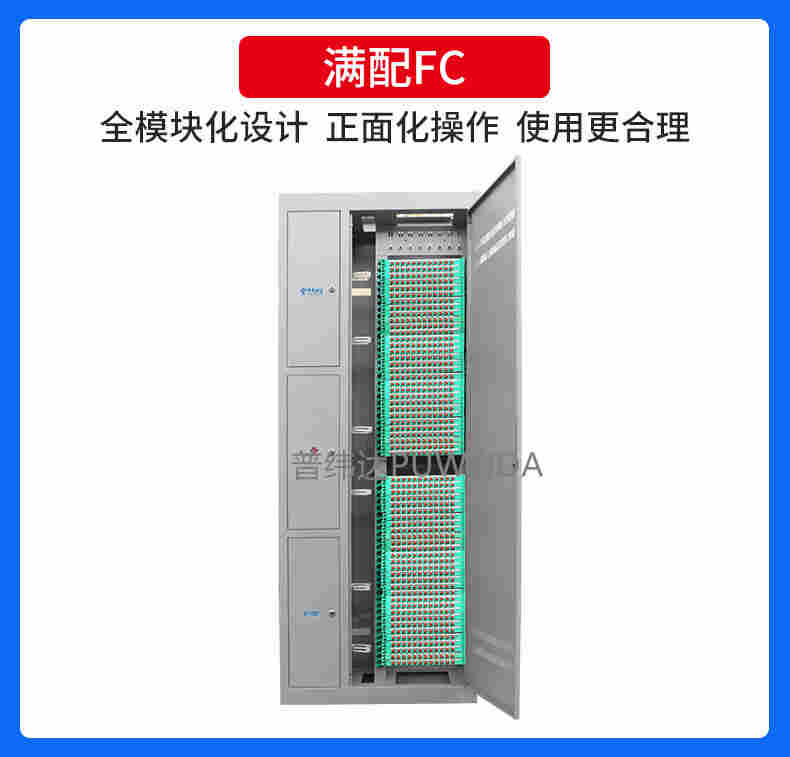

432芯ODF绕纤机柜随着通信业务量的不断增加，光纤配线架、光纤配线柜、ODF配线柜、ODF配线架业务种类也更加丰富。宁波普纬达通信设备有限公司432芯ODF绕纤机柜作为光纤接入中极有优势的无源光网络(passive optical network, PON)技术早就出现了,它可以和多种技术相结合，432芯ODF绕纤机柜如ATM、SDH和以太网等，并分别产生APON、GPON和EPON.三者相比,EPON继承了以太网的优势，成本相对较低.但对时分复用类业务的支持难度相对较大。432芯ODF绕纤机柜所谓EPON就是把全部数据装在以太网帧内来传送的网络技术。IEE802 3 EFM(Ethernet for the frst mile)指出，它是一种采用点到多点网络结构无源光纤传输方式基于高速以太网平台和TDM时分媒体访向控制方式(media acess control.MAC)、提供多种综合业务的宽带接人技术。432芯ODF绕纤机柜目前.95%左右的局城网使用以太网，所以选择以太网技术作为IP数据*的接入网是十分合乎逻辑的，并且原有的以太网只限于局域网.MAC技术是点对点的连接，与光传输技术结合后的EPON不再只限于局域网，还可以扩展到城域网、甚至广城网。而光纤到户接人技术也采用EPON技术。
二、产品尺寸：高×宽×深=2000mm×800mm×300mm（2200*800*300）（2000*1200*300）
三 配置：
1、每个功能仓有3个上联光缆进箱孔。
2、每个功能仓至少有3个皮线光缆出箱孔。
3、每个功能仓3套光缆固缆接地装置。
4、可容纳16个1:4、1:8或4个2:32的光分路器插片的光分路器插片盒。
5、光分路器进端口光缆储存装置。
6、皮线光缆收容及绑扎装置。
7、光分路成端及调度装置。
四、特点： 采用模块化、无跳纤结构，落地式安装。可通过灵活的增加插片式光分路器的
数量，以实现端口的扩容。另配置光纤熔接盘片用于上联光缆的端接及光缆分支的接续，并配置储纤用适配器，用于上联光缆的储存与固定。
箱体材质采用冷轧板（Q235-A）制成，箱体表面采用环氧静电喷塑，具有耐腐蚀、耐老化；
有效做到移动、联通、电信三网合一。大大节省了施工空间和施工强度。
采取左右结构和上下结构组合结构的设计，左右两边都有光纤熔接层,而左边为光分路器配线层，右为光纤熔接层。
在机箱形式及厚度保持一致的情况下，光纤熔接盘大支持60片，满足施工过程中任意形式的接续
塑件部分采用阻燃ABS材质部件；
左右结构设计，左边为光分路器配线层，右为光纤熔接层。
光分路器模块采用抽屉式模块设计，具有很强的互换性和通用性；
采用高密度的配置端口和分光设施。
符合YD/T778-2011光纤配线架
产品应用：
适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。
产品特性
封闭式架体结构，正面双开门、左右侧板可拆卸，方便并架
免单元箱设计， 12芯熔配一体化模块直接插拔使用，配置灵活
适用于FC、SC、LC、ST（ST需加适配器法兰）四种适配器
可安装分光模块，分光模块与熔配一体化模块安装尺寸完全兼容
全正面操作，上、下进缆方式可自由调配
可靠的光缆引入、固定保护装置，同时适用于带状光缆及非带状光缆操作
大容量尾纤、跳纤盘绕空间，合理走纤路由
光纤、光缆在任何位置的弯曲曲率半径大于37.5mm
产品描述

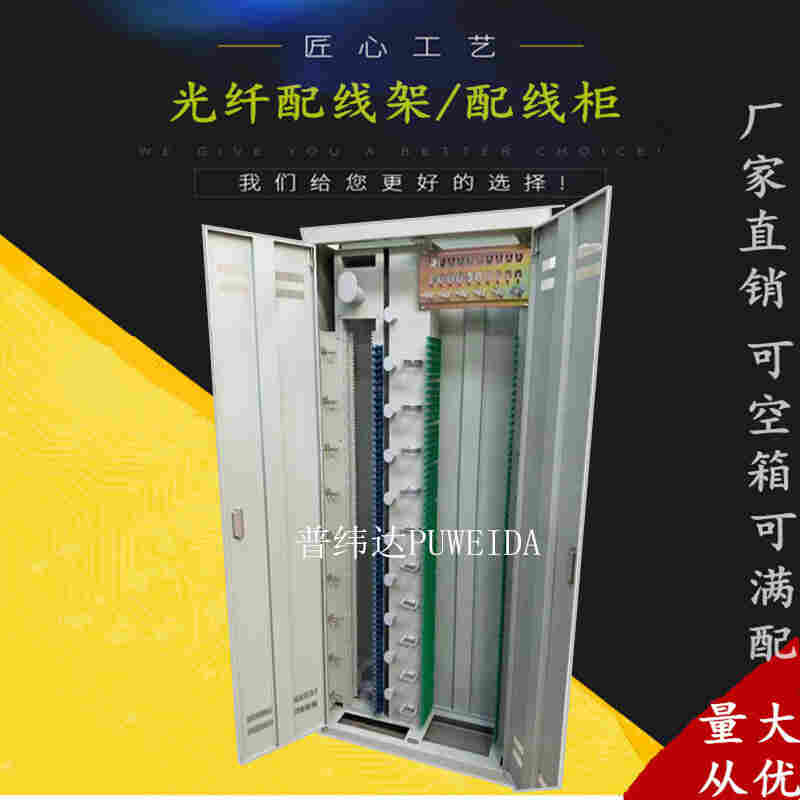

光纤配线架是一种用于实现光缆光纤连接调度的设备。主要适用于光传输网络和光传输设备之间，以及接入网中光纤、用户光缆之间的光交接点。可采用交叉连接和直接连接两种方式，方便的实现两种光纤的连接、分配和调度。主要技术参数
工作温度：-40+60
环境湿度：95（+40时）
大气压力：70 kPa106 kPa
绝缘电阻：接地装置与箱体金工件之间的绝缘电阻不小于2×104MΩ/500V(DC)
耐电压(V)：接地装置与箱体金工件之间的耐电压不小于3000V（DC）/1min
连接器插入损耗(dB)：0.3dB
回波损耗(dB)：PC型45dB，UPC型50dB，APC型60dB
ODF光纤配线架特点：
1.配线架内采用抽屉式结构，操作时可抽出，完毕后放回。
2.采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能，光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量
3.模块化设计：19英寸标准，单元体及每个模块均可单独取出，方便灵活配置与扩容。
4.易升级：可用作传统的ODF，也可平滑地增加智能化光纤管理功能，且不影响正常的业务通信。
5.易操作和维护：独立、清晰的功能分区方便操作和维护；通过跳纤实现交叉连接，走纤路由清晰，运维管理方便；全正面操作，支持前后及左右并柜安装或靠墙安装，易于安装与维护。
ODF光纤配线架在综合布线系统中的应用：综合布线系统中，配线架适用于设备间的水平布线或设备端接，以及集中点的互配端接。 坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别，便于管理，符合19机架安装标准。目前，该产品已在全球多个*和地区获得规模商用，为运营商带来多项价值：
1.大容量，高密度，减少机柜布放数量，节约机房空间，增加机房的利用率；
2.实时监控端口，可提高故障定位效率，减少人力成本；
3.智能施工确保路由信息准确，减少沉没端口，节约运维成本；
电子标识减少纸质标签带来的信息泄露隐患；
5.智能中间配线柜配合智能光纤配线架，可实现机房智能化和电子化，易于部署和维护。
依据标准：
YD/T778-211光纤配线架
使用条件：
工作温度：-10+40
贮存温度：-25+55
相对温度：85(+30)
大气压力：70kPa106kPa
适用性指标：
标称工作波长：850nm、1310nm、1550nm；
光纤活动连接器：符合GB12507及相关标准的规定；
光纤光缆符合GB/T11818和GB/T7424的规定。
功能：
具有光缆固定和保护功能；
具有光缆终接功能；
调线功能；
光缆纤芯和尾纤的保护功能。
机架高度：
满足行标规定三种标准尺寸：2600mm、2200mm、2000mm。
可根据需方不同要求订做不同规格的产品。
光电性能：
机架高压防护地与机架绝缘,绝缘电阻1000MΩ/500V(DC)无飞弧
机架高压防护地与机架间耐压不小于3000V（DC）/1min不击穿，无飞弧。
光纤连接器损耗0.5dB
插入损耗0.2dB
回波损耗：FC/PC>40dB、FC/UPC>50dB、FC/APC>60dB
插拔性寿命 amp;gt;1000次
机械性能：
塑料件燃烧性能符合GB51697-85的规定。
光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm。
光缆进入机箱，曲率半径大于光缆直径的15倍。
说明：
所用钢板均采用镀锌板；
所用紧固件采用不锈钢或不锈钢板电镀处理；
所有外观为金属的结构件均采用静电环氧粉末喷涂。
结构特点19”标准机架,双面操作模块化设计、采用熔接配线一体化模块、半封闭式结构、配置光缆引入单元、配置过纤单元、提供光缆固定开剥保护装置、提供贮纤单元、全程走纤路径设计、附件配置齐全、性能优势、可并架、背靠背、靠墙安装、配置灵活、安装快捷、容量大、密度高
光缆引入、接地、固定完善、可靠、便于架间跳纤、科学化管理光缆接头、可存储冗余跳纤全程保护跳纤、 并保证其弯曲半径40mm 操作、维护方便、快捷可实现前、后进缆,上.下进缆
