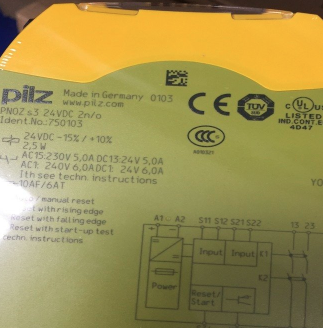

常备现货：皮尔兹安全继电器S5 751105
750103接线图PILZ概述
强制断开继电器输出，2个安全常开瞬时输出触点，1个半导体输出
可用于连接紧急停止按钮、安全门限位开关、复位按钮和光栅
LED指示灯用于显示通道1/2的切换状态、工作电源、输出状态、复位回路和故障
可插拔的连接端子（螺丝端子或笼式弹簧夹持端子）
安全特性
电路冗余，并且带有内置的自检测
即使元件出现故障，安全功能依然能够保持
在每个启动和停止循环，自动检测安全功能继电器的正确打开和闭合 德国皮尔兹PNOZ s3安全继电器750103接线图PILZ
了解pilz安全继电器并使用

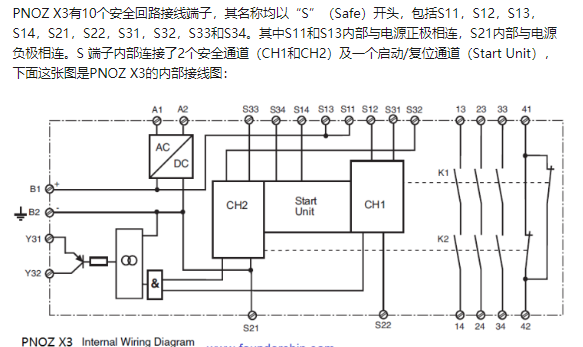

自动启动（Automatic Start）是将S13-S14以闭合回路相连。这种情况系下，当两路安全通道（CH1和CH2）重新闭合后（比如：急停按钮恢复），安全继电器将自动恢复工作状态；
手动启动，或者叫做监控启动（Monitored Start），是将S33-S34连接在一个常开触点的通路中。在这种情况下，即使两路安全通道（CH1和CH2）重新闭合后（比如：急停按钮恢复），安全继电器也不会自动恢复工作状态。必须手动使S33-S34闭合（下图中的S3）一段时间（典型值35ms），然后安全继电器才能恢复工作状态；
一个好的控制系统，首先必须是一个安全的系统——当系统发生故障或紧急停机时，能够保证人身和设备的安全。谈到安全自动化系统，不得不提到德国的皮尔磁（Pilz）公司。Pilz公司在安全自动化领域深耕数十载，有着安全PLC、安全开关、安全继电器等诸多安全产品。*值得一提的是，Pilz做出了*个用于急停的安全继电器（PNOZ），得到了世界范围内的广泛认可。从那以后，PNOZ几乎成了安全继电器的代名词。，PNOZ安全继电器已经有很多系列的产品，比如：PNOZsigma、PNOZ X、PNOZcompact、PNOZelog等，每一个系列下面又有不同的型号。这篇文章，我们以PNOZ X3为例，谈谈用于急停按钮的安全继电器的使用。
参考图片
常备现货：皮尔兹安全继电器S5 751105
