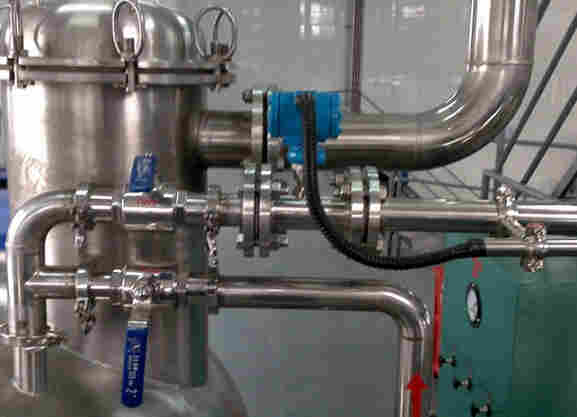

食用油计量表 是采用*的低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的*智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。涡轮流量计是速度式流量计中的主要种类，当被测流体流过涡轮流量计传感器时，在流体的作用下，叶轮受力旋转，其转速与管道平均流速成正比，同时，叶片周期性地切割电磁铁产生的磁力线，改变线圈的磁通量，根据电磁感应原理，在线圈内将感应出脉动的电势信号，即电脉冲信号，此电脉动信号的频率与被测流体的流量成正比。
采用涡轮进行测量的流量计。它先将流速转换为涡轮的转速，再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和的积算流量，其输出信号为频率，易于数字化。图中感应线圈和*磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时，磁路的磁阻发生变化，从而产生感应信号。信号经放大器放大和整形，送到计数器或频率计，显示的积算流量。同时将脉冲频率经过频率－电压转换以指示瞬时流量。叶轮的转速正比于流量，叶轮的转数正比于流过的量。涡轮流量计的输出是频率调制式信号，不仅提高了检测电路的抗干扰性，而且简化了流量检测系统。它的量程比可达10:1，精度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。
在欧洲和美国涡轮流量计是继孔板流量计之后的第二个天然气流量计，已经发展为多品种、全系列，多规格，批量生产规模的天然气流量计。标准规范亦十分完备，但亦有不足之处：对测量介质洁净度要求较高，使用期限受到限制。不过据国外使用部门称：曾对240台使用8~15年的流量计进行周期，发现仪表准确度的偏移仍在规定范围内。另外，采用一种高效整流作用的整流器与涡轮流量传感器耦合成结构一体化的气体涡轮流量计，在上游侧阻流件为弯头或有半开截止阀条件下，只需要2D直管段长度，对于城市用安装空间窄小的，它是很突出的特点。
食用油计量表是速度式流量计中的主要种类,当被测流体流过涡轮流量计传感器时，在流体的作用下，叶轮受力旋转，其转速与管道平均流速成正比，同时，叶片周期性地切割电磁铁产生的磁力线，改变线圈的磁通量，根据电磁感应原理，在线圈内将感应出脉动的电势信号，即电脉冲信号，此电脉动信号的频率与被测流体的流量成正比。
各种流量计中涡轮流量计、容积式流量计和科氏质量流量计是三类重复性、 ，而涡轮流量计又具有自己的特点，如结构简单、加工零部件少、重量轻、维修方便、流通能力大（同样口径可通过的流量大）和可适应高参数（高温、高压和低温）等。至今，这类流量计产品可达技术参数：口径4-750mm，压力达250MPa，温度为-240-700℃，像这样的技术参数其他两类流量计则是难以达到的。
具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。
采用*的低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%。
仪表系数可由按键在线设置，并可显示在液晶屏上，液晶屏直观清晰，可靠性高。
采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。
三、食用油计量表主要技术参数:
流量计规格，基本参数和性能指标（见表二）
准确度：0.5级、1.0级；
使用条件：
1、 环境温度-20℃～50℃;
3、 被测介质温度：-20℃～120℃;
4、 大气压力：86Kpa～106Kpa;
5、 防爆等级：ExibⅡBT4.
信号传输距离：传感器至显示器的距离可达1000m。
四、食用油计量表电气特性：
1、 显示方式：
（1）LWGY 远传显示：脉冲输出（配显示仪表）；
（2）LWY 现场显示：液晶显示累积流量，单位（m3）
液晶显示瞬时流量，单位（m3/h）
（3）食用油计量表LWGB 涡轮流量变送器：（配显示仪表）。
2、输出功能：
（1）LWGY 脉冲输出，p-p值由供电电源确定；
（2）LWY 可带脉冲输出或4~20mA两线制电流输出；
（3）LWGB 4~20mA两线制电流输出。
3、供电电源：
（1）LWGY：DC5~24V；
（2）LWY：3V锂电池安装于仪表内部可连续使用3~5年；技术优势
涡轮流量计具有精度高、重复性好、无零点漂移、高量程比等优点。涡轮流量计拥有高质量轴承、特别设计的导流片，因此极大降低了磨损，对峰值不敏感，甚者恶劣的条件下也可以给出可靠的测量变量。涡轮流量计输出信号为脉冲，易于数字化。涡轮流量计压力损失小，叶片能防腐，可以测量粘稠和腐蚀性的介质。结构
LYGY涡轮流量计体原理框图如下图所示。
食用油计量表优点
1、测量精度较高：0.2级与0.5级；
2、机构简单、坚固、运行可靠；
3、特别适合于测量粘度较高的介质，而且对被测量液体粘度的变化不敏感；
4、安装容易。流量计前后不需直管段，即使流量计靠近阀门、弯管、缩管、扩大管也无需
(1)高精度,在所有流量计中,属于*的流量计;
(2)重复性好;
(3)无零点漂移,抗干扰能力好;
(4)使用概况:
涡轮流量计在以下一些测量对象获得广泛应用:石油、有机液体、无机液、液化气、天然气和低温流体统在欧洲和美国,涡轮流量计在用量上是仅次于孔板流量计的天然计量仪表,仅荷兰在天然气管线上就采用了2600多台各种尺寸,压力从0.8~6.5MPa的气体涡轮流量计,它们已成为优良的天然气计量仪表。
食用油计量表特点
压力损失小，叶轮具有防腐功能；
采用*的低功耗单片微机技术，整机功能强、功耗低、性能优越。
具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%
仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性强
采用EEPROM对累积流量、仪表系数掉电保护，保护时间大于10年

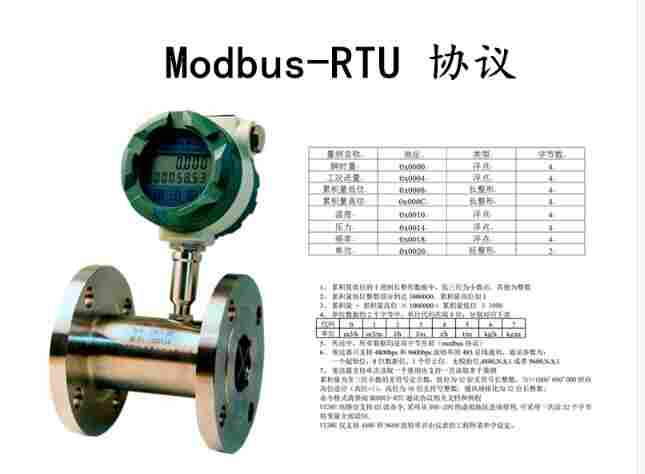

采用高性能MCU中央处理器，完成数据采集处理显示输出、累积流量瞬时流量同
屏显示方便的人机界面实现， 以标准485形式进行数据传输。
采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在有少量泥沙与污物的介质中工作。
采用1Cr18Ni9Ti全不锈钢结构，（涡轮采用2Cr13）防腐性能好。
容易维修，有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，
内部清洗简单。
有较强抗磁干扰和振动能力、性能可靠、寿命长
下限流速低,测量范围宽，
现场显示型液晶屏显示清晰直观，功耗低，3V锂电池供电可连续运行5年以上，
耐腐蚀，适用于酸碱溶液
对于组成智能型涡轮流量计的机械计数组件，主要是利用各传动轴上的输出轴，他们选用的轴承也均为滑动轴承，在它的轴两端均是有齿轮组成的，其中一齿轮是变速器中的10号齿轮，而另一齿轮则是上一齿轮上的同一齿轮的啮合，它在输出轴的另一端，和装有相同齿数的齿轮啮合，对于主动轮，[6]没转一圈为0-9的数字十等格，它主要是按不同口径的气体流量分为的不同分度值，在它的另一侧的被动轮上还有一机构，它主要是用于安装磁钢，和支架上的干簧干具有同等的作用，它可组成低频脉冲发生器，在它的输出轴上每转一圈，便产生一个脉冲，在此同时*个齿轮转动0-9个十等格时，它可进位到第二个轮的一等格中，以此继续计数。其中的输出轴齿轮的齿数，可等于磁钢转一圈，它安装低频脉冲发生器的目的是为了将信号传送给体积修正仪，其其中的每一个脉冲，都可按不同口径来表示。
食用油计量表公称口径： 管道式：DN4～DN200技术参数
插入式：DN100～DN2000
精度等级： 管道式：±0.5级，±1.0级
插入式：±1.5级、±2.5级
高精度的可达0.2级
环境温度： -20℃～50℃
介质温度： 测量液体：-20℃～120℃
测量气体：-20℃～80℃
大气压力： 86KPa～106KPa
公称压力： 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等级： ExdIIBT4
连接方式： 螺纹连接、法兰夹装、法兰连接、插入式等
食用油计量表直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN
液体：上游直管段应≥20DN，下游直管段应≥5DN
插入式：上游直管段应≥20DS，下游直管段应≥7DS（DS为管道实测内径）
显示方式： （1）远传显示： 脉冲输出、电流输出(配显示仪表)
（2）现场显示：8位LCD显示累积流量，单位(m3)
4位LCD显示瞬时流量，单位(m3/h)、电池电量、频率、流速
（3）温度压力补偿型：
A、显示标准瞬时流量及标准累计流量
B、显示当前压力、温度、电池电压
输出功能：
（1）脉冲输出，p-p值由供电电源确定
（2）4～20mA两线制电流输出
（3）单位体积脉冲输出及传感器原始脉冲输出
（4）带有RS485通迅接口
供电电源：
（1）DC5～24V
（2）标准型3V锂电池安装于仪表内部可连续使用八年以上
（3）温压补偿型3V锂电池安装于仪表内部可连续使用四年以上
传输距离： 传感器至显示仪距离可达500m
类别
食用油计量表类别
（1）插入式涡轮流量计
（2）气体涡轮流量计
（3）智能涡轮流量计
（4）液体涡轮流量计
（5）卡箍式液体涡轮流量计
（6）防腐型涡轮流量计
(7) 高压型涡轮流量计
（8）食用油计量表：高精度涡轮流量计是高品位的液体流量仪表，它是以瑞士流量技术为基础，转子壳特殊的几何组合引起的转子径向流与重量很轻的聚乙烯纤维转子相结合，使转子在中间浮动。高精度涡轮流量计由于转子浮动测量过程中几乎是无阻力的，从而保证涡轮流量计的高精度，线性度和耐久性。
(9) G系列GPI精密涡轮流量计:GPI G系列精密涡轮流量计精密型产品，精度高，重复性*。精密涡轮流量计适合高温、高压及较强腐蚀性场合；拥有3A卫生等级，是牛奶、酿酒、饮料等液体食品行业的 。
(10)G2系列工业级GPI涡轮流量:GPI G2系列工业级涡轮流量计是一种结构紧凑、模块化、易于安装、精度高、重复性好、非常适用的工业级产品。工业级涡轮流量计产品可广泛应用于水处理、饮料、化工、制药、油品等行业，作为计量、配料、控制等用途。
用途
食用油计量表是一种速度式仪表，它具有精度高，重复性好，结构简单，运动部件少，耐高压，测量范围宽，体积小，重量轻，压力损失小，维修方便等优点，用于封闭管道中测量低粘度气体的体积流量和量。在石油，化工，冶金，城市燃气管网等行业中具有广泛的使用价值。
涡轮流量计的口径、精度与流量参数：
仪表口径及连接方式 4、6、10、15、20、25、32、40采用螺纹连接
（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
精度等级 ±,0,5%R
量程比 1,10,1,15,1,20
仪表材质 304不锈钢,316（L）不锈钢等
被测介质温度（℃） -20～+120℃
环境条件 温度,10～+55℃,相对湿度5%～90%,大气压力86～106KPa
输出信号 4-20mADC电流信号（LWGY-□C型）
供电电源 LWGY-□B型：自带锂电池供电（可连续使用3年）；LWGY-□C型：+24VDC
信号,传输线 2×,0,3（,二线,制）
传输距离 ≤1000m
信号线接口 内螺纹M20×,1,5（LWGY-□C型）
防爆等级 ExdIIBT6
防护等级 IP65
