综合机柜

综合机柜综合集装架提供了19 英寸标准安装空间，可将各种有源、综合机柜无源19 英寸标准设备综合安装在同一机柜内。此外，在集装架内可灵活配置我公司生产的MDF、ODF、DDF 单元板，构成综合配线柜，为通信网的远端局和模块局提供理想的配线设备。人民通信行业标准YD/T1819—2008通信设备用综合集装架|在集装架内可灵活配置我公司生产的MDF、ODF、DDF 单元板，构成综合配线柜，为通信网的远端局和模块局提供理想的配线设备。DDF数字配线架（柜）ODF光纤配线架（柜）MDF配线架（柜）铜缆布线应有尽有、质量保证！普纬达通信随时欢迎您前来咨询！！！综合配线柜||综合配线架|综合集装架|网络机柜|IDC机柜|布线机柜|服务器机柜|数据中心机房建设*化的钣金加工生产基地,*生产电力机箱机柜,网络机柜等产品

子配线架(分不锈钢和冷板)
单元体分8系统/16系统/20系统
特点:安装在19英寸机架上,可以自由旋转方便接配线
功能：

配线功能：同速率、， 同阻抗、同方向、在数字配线架上收、发之间构成通信链路的连接方式。
跳线功能：同速率、， 同阻抗、同方向、在数字配线架上任一收与任一发间进行互相连接的方式。
转接功能：同速率、， 同阻抗、不同方向、在数字配线架上任一收与任一发间进行互相连接的方式。
测试功能：线序清晰，便于进行检测或自环测试。
主要技术指标：
工作温度： 5℃-40℃，
相对湿度：≤85%（ 30℃）
大气压力：70KPa-106KPa 指标：
特性阻抗：75Ω
工作速率：2Mb/s、8Mb/s、34Mb/s、14Mb/s、155Mb/s。
接触电阻：>外导体≤2.5mΩ 内导体≤10mΩ
绝缘电阻：>10000mΩ（500VDC历时1分钟），无击穿、无飞弧。
回线间串音防卫度：≥70dB（50KHz-233MHz）。
介入损耗：≤0.3dB（50KHz-233MHz）。拉脱力：>50N 
连接器寿命：≥1000次

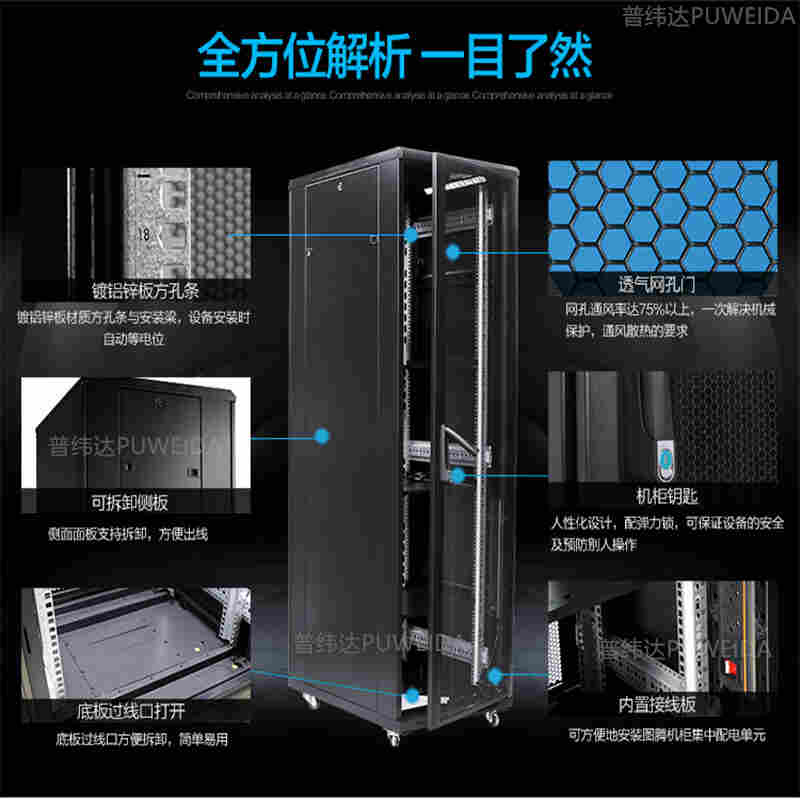

综合配线柜产品特点：
机架外形尺寸：
高X 宽X 深=(2600/2200/2000)mmX600mmX(600/800/900)mm；
机架整体焊接成型，表面采用静电喷塑处理；
机架内的立柱按19 英寸标准设计，可前后移动；机架带托板和电源板，能灵活安装19 英寸上架设备和有源设备等；
前面为玻璃门或网眼钢门，可视面积大；后面为网眼钢板双开门；
有良好的保护地和工作地系统；
有充足的布线空间，走线清晰有条理。

产品特性

节能的散热设计：密闭型机柜，通过机柜外壁表面，采用自然散热方式实现“零”功耗散热。

强的静音设计：全密闭设计，不仅提高了设备可靠性；而且实现了良好的隔音效果，平均噪声比业界低10dBA，为站点选址提供了更大的灵活性。

方便的站点安装：支持挂墙、抱杆和水泥地基等安装方式，对站点选址要求低；集成的结构设计，内部集成了业务设备、MDF、ODF、配电设备、蓄电池、蓄电池加热板、强化散热模块和机柜风扇等，可方便而迅速地进行现场安装。

1基本工作条件

符合YD/T 1537-2006《通信系统用户外机柜一般要求》。

2环境温度

工作温度范围：－10℃～45℃；

储存温度范围：－40℃～70℃。

3相对湿度

工作相对湿度范围：≤95%（40℃±2℃）；

储存相对湿度范围：≤95%（40℃±2℃）。

4 大气压力

大气压力为70～106kPa。

5 电源

1交流电源

电压：220±20%；

频率：50±2Hz。

2直流电源

额定电压+24V时，电压变化范围为：21～29V。

额定电压为-48V时，电压变化范围为：-40～-57V。
