施耐德LC1D32M7C主要信息
主要参数及技术性能
接触器的主要规格
按电流等级分为：5A、10A、20A、40A、60A、100A、150A
按接触器线圈额定控制电源电压Us分为：
交流50Hz: 36V、110V、127V、220V、380V。
动作条件
吸合电压为(85%～110%)Us；
释放电压为(20%～75%)Us；
施耐德山东交流接接器LC1D95M7C 特约经销商适用范围
施耐德山东交流接接器LC1D95M7C 特约经销商LC1D系列交流接触器(以下简称接触器)主要用于交流50Hz或60Hz，额定工作电压至380V，电流至150A的电力线路中，作远距离接通和分断电路之用，并可与适当的热继电器或电子保护装置组成电动机起动器，以保护可能发生过载的电路。
| 额定工作电压 [Ue] |
电源回路 : <= 690 V 电源回路 : <= 225 V |
| 电机功率 (kW) |
18.5 kW (500 V) AC-3 7.5 kW (220/240 V) AC-3 15 kW (380/400 V) AC-3 15 kW (415/440 V) AC-3 18.5 kW (660/690 V) AC-3 7.5 kW (400 V) AC-4 |
| 电气寿命 |
1.4 kA2.s (AC-1) 1.6 kA2.s (AC-3) 2.6 kA2.s (AC-3) |
| 机械寿命 |
15 kA2.s |
| *操作频率 |
3600 次/小时 (环境温度 <= 60 °C) |
| 动作时间 |
分断 : 4 19 ms 闭合 : 12 22 ms |
| 控制电压限额 |
释放 : 0.3 0.6 Uc 50/60 Hz 运行 : 0.8 1.1 Uc 50 Hz 运行 : 0.85 1.1 Uc 60 Hz |
| (~50Hz保持)功耗 (VA) |
7.5 VA 60 Hz 7 VA 50 Hz |
| 约定发热电流 [Ith] |
信号回路 : 10 A (θ<= 60 °C) 电源回路 : 50 A （θ<= 60 °C) |
| 平均阻抗 |
2 m?6?8 (Ith 50 Hz) |
| 热消散 |
2 3 W (50/60 Hz) |
| 额定短时耐受电流 [Icw] |
信号回路: 100 A, 持续时间: 1 s 信号回路: 120 A, 持续时间: 500 ms 信号回路: 140 A, 持续时间: 100 ms 电源回路: 260 A, 持续时间: 10 s (<= 40 °C) 电源回路: 138 A, 持续时间: 1 分钟 (<= 40 °C) 电源回路: 60 A, 持续时间: 10 分钟 (<= 40 °C) 电源回路: 430 A, 持续时间: 1 s (<= 40 °C) |
| 与继电器配合使用的熔丝 |
电源回路 : gG 63 A, 2 型, U<= 690 V 信号回路 : gG 10 A, 符合 IEC 60947-5-1 电源回路 : gG 63 A, 1 型, U<= 690 V |
| 过电压类别 |
III |
| 额定绝缘电压 [Ui] |
电源回路 : 690 V, 符合 IEC 60947-4-1 信号回路 : 690 V, 符合 IEC 60947-1 |
| 浪涌抑制模块 |
无内置浪涌抑制模块 |

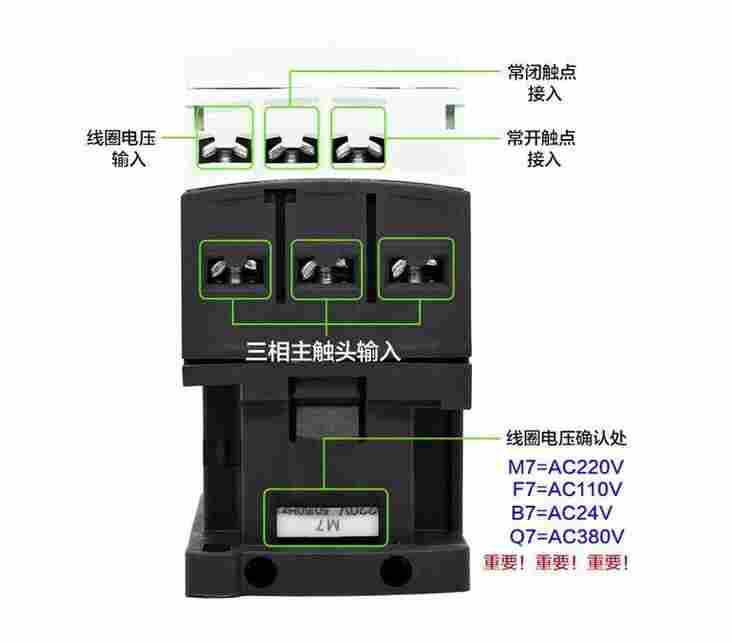

| 辅助触点类型 |
机械连接 : 1 NO + 1 NC, (符合 IEC 60947-5-1) 与主触头状态成镜像 : 1 NC, (符合 IEC 60947-4-1) |
| 信号回路频率 |
25 400 Hz |
| *小开关电流 [Imin] |
信号回路 : 5 mA |
| 不重迭时间 |
失电 : 1.5 ms (NC及NO触点之间) 得电 : 1.5 ms (NC及NO触点之间) |
| 绝缘电阻 |
> 10 M?6?8 (信号回路) |
| 安装方式 |
导轨安装 底板安装 |
| 接线能力 |
控制回路 : 螺栓紧固,1 电缆 1 4 mm2, 软线, 不带篐线端子. 控制回路 : 螺栓紧固,2 电缆 1 4 mm2, 软线, 不带篐线端子. 控制回路 : 螺栓紧固,1 电缆 1 4 mm2, 软线, 带篐线端子. 控制回路 : 螺栓紧固,2 电缆 1 2.5 mm2, 软线, 带篐线端子. 控制回路 : 螺栓紧固,1 电缆 1 4 mm2, 硬线, 不带篐线端子. 控制回路 : 螺栓紧固,2 电缆 1 4 mm2, 硬线, 不带篐线端子. 电源回路 : 螺栓紧固,1 电缆 2.5 10 mm2 接线片外径?: 10 mm, 软线, 不带篐线端子. 电源回路 : 螺栓紧固,2 电缆 2.5 10 mm2 接线片外径?: 10 mm, 软线, 不带篐线端子. 电源回路 : 螺栓紧固,1 电缆 1 10 mm2 接线片外径?: 10 mm, 软线, 带篐线端子. 电源回路 : 螺栓紧固,2 电缆 1.5 6 mm2 接线片外径?: 10 mm, 软线, 带篐线端子. 电源回路 : 螺栓紧固,1 电缆 1.5 10 mm2 接线片外径?: 10 mm, 硬线, 不带篐线端子. 电源回路 : 螺栓紧固,2 电缆 2.5 10 mm2 接线片外径?: 10 mm, 硬线, 不带篐线端子. |
| 紧固扭矩 |
控制回路 : 1.7 N.m (? 6 平口) 控制回路 : 1.7 N.m (No 2 十字螺丝) 电源回路 : 2.5 N.m (? 6 平口) 电源回路 : 2.5 N.m (? 6 平口) 电源回路 : 2.5 N.m (No 2 十字螺丝) 电源回路 : 2.5 N.m (No 2 十字螺丝) |
| 高度 |
85 mm |
| 宽度 |
45 mm |
| 深度 |
92 mm |
| 控制回路特性 |
AC 50/60 Hz |
| 额定冲击耐受电压 [Uimp] |
6 kV (符合 IEC 60947) |
| 保护盖 |
无 |
| (~50Hz吸合)功耗 (VA) |
70 VA 在…上 20 °C 60 Hz 70 VA 在…上 20 °C 50 Hz |
| 产品重量 |
0.375 kg |
| 接触器兼容特性 |
M2 |
| 型号 |
LC1D |
▲断路器是指能够关合、承载和开断正常回路条件下的电流并能关命在规定的时间内承戴
器，高低压界线划分比较模糊，-般将3kV以上的称为高压电器。
▲断路器可用来分配电能，不
,不频繁地启动异步电动机，对电源线路醜动机等实行保护，当
它们发生严重的过载或者短
路及欠压等故障时能自动切断电路，
其功能相当于熔断器式开关
写过欠热继电器等的组合。而且在分断故障电流后般不需要变
更要部件。目前，已获得了
广泛的应用。
▲电的产生、输送、使用中，配电是一个极其重要的环节。郡电系统包括变压器和各种高低
压电器设备，低压断路器则是一种使用里大面广的电器
查断路器铭牌上所列的技术参数是否符合使用要求。.
▲断路器应垂直安装，且在安装前应先检
▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阳滞现象。
▲掖下闭会按钮<黑色),电路处于换通状态;按下断开按钮(红色),电路处于断开状态。
▲使用过程中，应对断路器进行定期检查(一般为一个月)即在断路器合闸通电状态下，
拨动试验按钮(试验按钮用符号“他时”表示)，断路器应可靠断开。
▲当断路器因线路发生过强、短路故赚面断开时，应先徐故障后再使断路器重新合闸。
▲本断路器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。
▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿负荷使用
