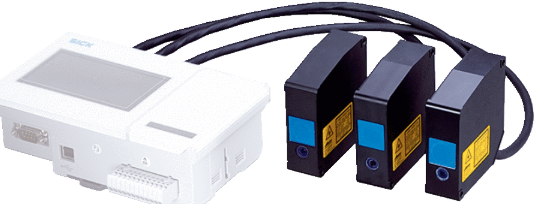

德国SICK位移测量传感器：OD5-25T01
产品资料
产品特点
系统硬件 传感器头
机械/电子参数
供电电压 Uv DC 12 V ... 24 V 1)
预热时间 ≤ 5 min
外壳材料 铝
挡风玻璃的材质 玻璃
连接类型 带插头的 0.5 m 电缆 2)
显示器 LED，可选配评价单元上 4'' 彩色显示器
重量 250 g 3)
外壳防护等级 IP67
防护等级 III
1) DC 12 V (–5%) ... DC 24 V (+10%).
2) *长可扩展至 50 m 的延长导线.
3) 包括 0.5 m 电缆.
性能
测量范围 24 mm ... 26 mm 1)
测量物体 自然物体
重复精度 0.02 µm 2)
线性度 ± 1.6 µm 2)
响应时间 ≥ 0.1 ms 3) 4)
测量频率 ≤ 10 kHz 1) 4)
输出时间 ≥ 0.1 ms
光源 红色激光
激光等级 1 (IEC 60825-1:2014) (, EN 60825-1:2014) 5)
典型光点尺寸（距离） 25 µm x 35 µm (25 mm)
特殊任务 测量透明材料的厚度
其它功能 平均值设置 1 … 4,096x, 可调节的测量频率（自动 / 0.1 ms ... 3.2 ms）, 自动灵敏度调节, 手动灵敏度调节, 相互干扰, 玻璃厚度测量
测量透明材料的厚度 0.2 mm ... 2 mm
1) 6% ... 90% 反射率；在标准设置时.
2) 在 90% 反射比（陶瓷，白色）的条件下进行测量，或用于 OD5-25x 的镜面；所选平均值设置：256 或 4096 用于 OD5-25x；恒定的边界条件.
3) 自动匹配灵敏度的所需时间为：取样周期 x 20在标准设置 100 µs (10kHz) 符合 <= 2 ms 时.
4) OD5-350x100 和 OD5-500x200 的标准设置 = 0.8 ms 或 1.25 kHz，所有其他设置 = 0.1 ms /10 kHz.
5) 波长：650 nm，*功率：390 µW.
接口
串行 ✔ , RS-422
备注 RS-232 可选通过外部评价单元 AOD5
数字输出
数量 5 1)
类型 PNP / NPN
*输出电流 IA ≤ 100 mA
模拟输出端
数量 3 1)
类型 电流输出 / 电压输出
电流 4 mA ... 20 mA, ≤ 300 Ω
电压 0 V ... 10 V 2)
关闭激光器入口 1 x 激光关闭
1) 可选通过评价单元 AOD5.
2) 输出阻抗 100 Ω，*小负荷 10 k Ω.
环境参数
运行环境温度 –10 °C ... +50 °C
存储环境温度 –20 °C ... +60 °C
相对空气湿度（非冷凝） 35 % ... 85 %
温度漂移 ± 0.01 % FS/K (FS = 满量程 = 传感器测量范围)
类型抗环境光能力
人造光: ≤ 3,000 lx
太阳光: ≤ 10,000 lx
抗振动性 10 Hz ... 55 Hz (振幅 1.5 mm，x、y、z 轴各 2 个小时)
抗冲击能力 50 G（x、y、z 轴各 3 次）
常规说明
使用提示 OD Precision 传感器头可以与 AOD5-P/N1 组合使用或通过 RS-422 单独使用
