壁挂式144芯光缆交接箱宁波普纬达通信设备有限公司生产销售壁挂式144芯光缆交接箱|GXF5-01型室外光缆交接箱|SMC光缆交接箱|OCC室外通信光缆交接箱|无跳接光缆交接箱|勉跳纤光缆交接箱|电信光交箱|移动光交箱|联通光交箱|广电光交箱（96芯、144芯、288芯、576芯、1152芯、1440芯）人民通信行业标准壁挂式144芯光缆交接箱通信光缆交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范围 本标准规定了通信光缆交接箱|FTTH光缆交接箱生产基地【移动通信|电信|联通）】应用范围：壁挂式144芯光缆交接箱是用于光纤接入网(广电网、电信网、移动网、联通网

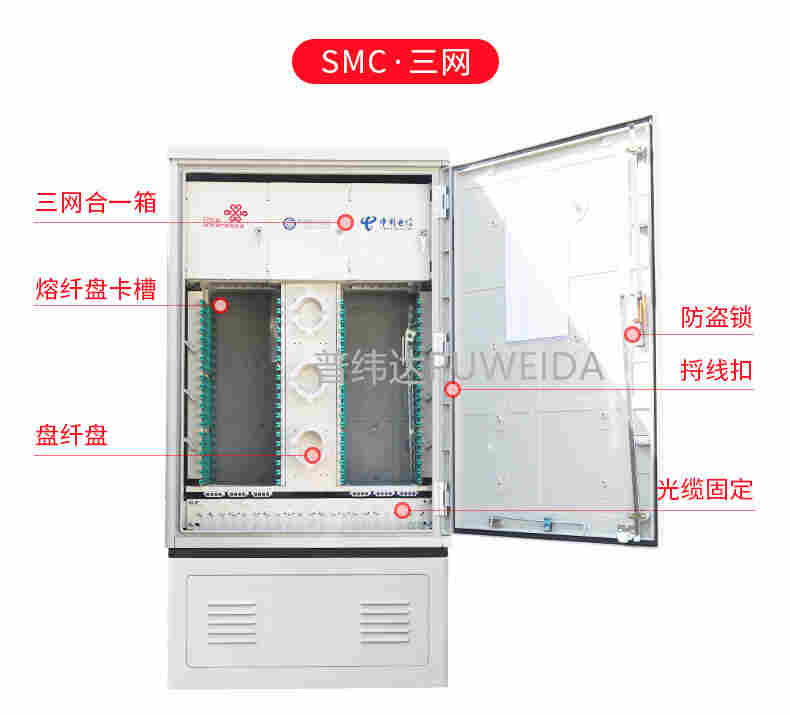

壁挂式144芯光缆交接箱FTTH共建共享室光缆交接箱|三合一光缆交接箱（电信|联通|广电网络|移动通信,FTTH三合一光缆交接箱是用于光纤接入网三网主干光缆与FTTH小区配线光缆节点处的接口设备,可以实现大容量光纤的熔接,终端存储以及调度等功能。该产品的应用,减少了三网的重复线路建设,精简线路,美化环境。人民通信行业标准通信光缆交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范围 本标准规定了通信光缆交接箱。光缆交接箱用于光纤接入网中主干光缆与配线光缆交接处的接口配线设备。可对主,配线光缆进行固定,开剥,保护,终接及冗纤的盘绕,通过光纤跳线,能迅速方便地调度光缆中光纤序号以及改变传输系统的路由。
产品具备模块化设计,优化的光缆管理系统,实现主干光缆与配线光缆交叉连接或互连,以及主干光缆之间的直通连接配线功能。且适用于多元化的XPON建设需求,提供多种光分路器增值单元解决方案

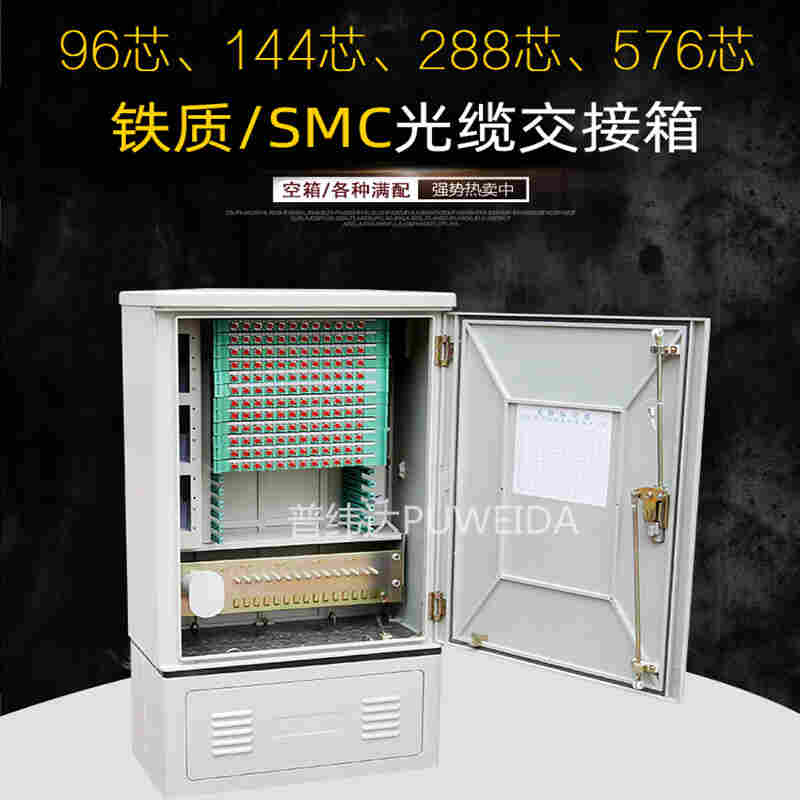

1 144芯 955×520×288 落地/挂杆/挂墙安装、SMC箱体
2 288芯 1350×750×320 落地安装、原装SMC箱体
3 288芯 1445×756×360 落地安装、SMC箱 体

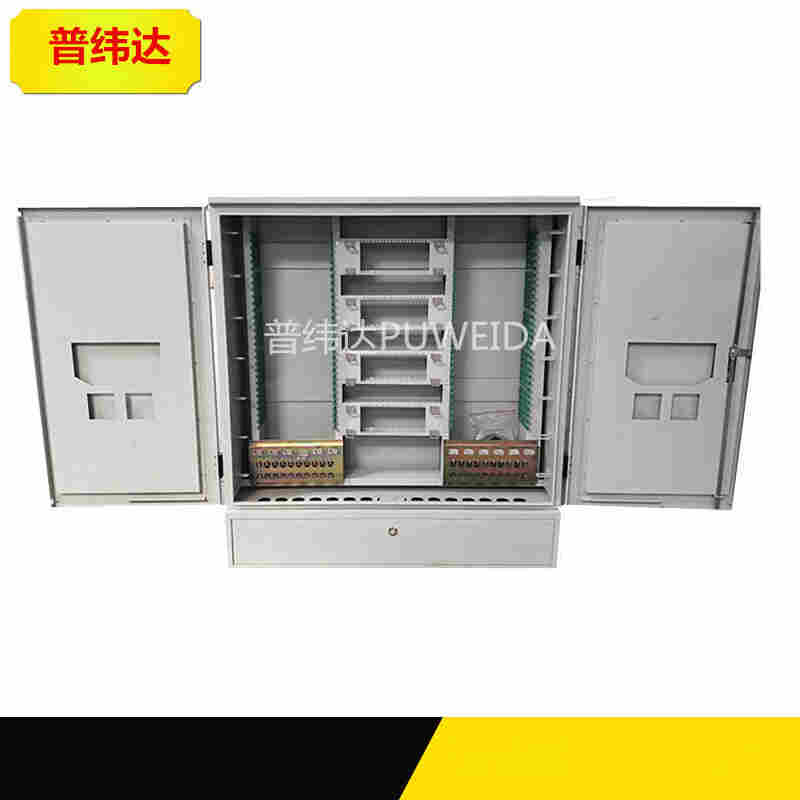

4 576芯 1600×1200×400 落地安装、双层钣金箱体
5 576芯 GXF5-17Cd 1445×756×625 落地安装、SMC箱体
注：可选配分光模块实现分光功能。
1.2 FTTH光缆交接箱系列（带分光功能）：
序号 尺寸 (含底座) H×W×D(mm) 配线容量大分 光端口 描 述
1 955×520×288 96芯64芯 选配FFG-1/FFG-17/FFG-34分光模块。 84芯分支配线，12芯主干配线，72芯直熔。落地/挂杆/挂墙安装、SMC箱体。
2 1120×630×380 156芯6*n(n为分光比) 6个MIN型盒式光分路器位。 144芯配线，12芯主干熔接，48芯直熔。 落地安装、钣金箱体。
3 1445×756×360 192芯128芯 选配FFG-1/FFG-17/FFG-34分光模块。 180芯分支配线，12芯主干配线。 落地安装、SMC箱体。
4 1350×750×320 288芯 10个MIN型盒式光分路器位。 288芯配线，120芯直熔、使用FJX12e模块。落地安装、SMC箱体。
5 1345×756×360 288芯10*n (n为分光比) 同上，箱体为国产SMC箱体。
6 1600×1100×428 720芯 12*n (n为分光比) 12个MIN型盒式光分路器位。 720芯配线，288芯直熔、使用FJX12e模块。落地安装、钣金箱体。 注：使用盒式光分路器时，分光比可选，不占用配线空间。

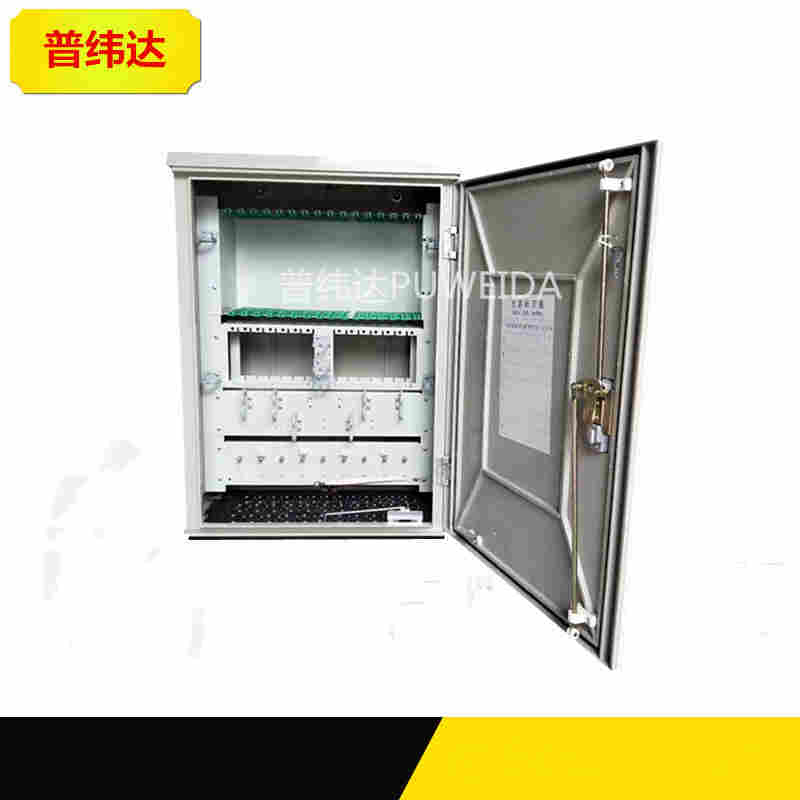

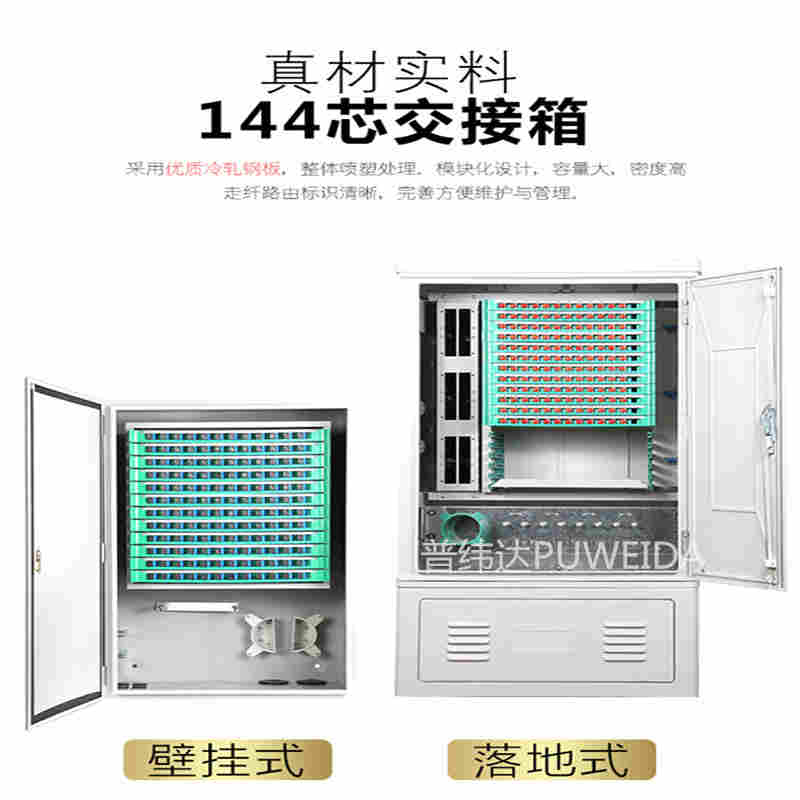

2 产品介绍 2.1 普通光缆交接箱： 2.1.1 144芯光缆交接箱（GXF5-17Ba） GXF5-17Ba系列光缆交接箱是一种小容量箱体，配线容量144芯、直熔72芯，内部结构分区合理、清晰，有独立的裸纤及跳线管理，储纤区采用旋转门设计，操作空间灵活、方便。 SMC箱体，采用全正面操作，产品具有良好的保温、隔热、耐腐蚀性能，此型号箱体可配置底座落地安装，也可对箱体进行挂杆、挂墙安装。适用于FTTx小容量分支配线节点，一般安装于小区绿地、楼边、电线杆等环境中。
◆工作环境：
*环境温度：-40℃～+60℃
*相对湿度：40℃时小于95%
* 大气压力：70～106Kpa
◆商品特色
*选用熔配一体化抽拉式模块，使交代箱容量大，密度高。
*箱体选用高强度SMC聚脂箱体，具有杰出抗腐蚀、耐老化功用，能抵受剧烈的气候变化以及惯恶劣的工作环境
*箱体具有杰出的密封功用，防护等级到达GB/T4208IP65级。
*具有极好的装置功用及防损坏功用。
*箱体具有安全牢靠的光缆固定与接地保护装置。
*高压防护接地与机箱绝缘电阻：≥2×104MΩ/500V(DC)
*箱高压防护接地与机箱间耐压≥3000V(DC)/1min，不击穿，无飞弧
*箱体静负荷才能：壳盖≥980N，侧外表≥980N，门铰链≥200N
*机箱的密封防护等级：到达GB4208规范中IP65级
*阻燃功用：到达GB4609/FV-0级
*密封功用：到达GB4208/IP53请求
*负荷值：壳盖≥980N，侧外表≥400N，支持件≥200N
*小拉脱力：φ0.4-1.2mm导线分别为24-120N
◆用处
*光缆交代箱是用于室外的骨干光缆与配线光缆衔接的接口设备，可以完成光纤的接续，配线有直接衔接和穿插衔接的功用。
