前置器
3300 XL 25mm 前置器1 与我们以前的3300 XL 前置器具有同样的*性。其紧凑的结构
既可采用高密度DIN 导轨安装形式，也可采用更传统的面板安装形式。改进的RFI/EMI抗干扰性使3300 XL 前置器不需要任何特殊的安装考虑即可达到欧洲电磁兼容性许可。RFI 抗干扰性还可以防止传感器系统受到周围高频无线电信号的干扰。前置器上SpringLoc端子带不需要特殊的安装工具，使现场连线更迅速、更坚固。
注：
1. 前置器从工厂供货时已经过AISI4140钢校准。也可以按用户的要求对其它靶面材料进行校准。
安装附件
在安装过程中以及安装后必须定期对传感器系统的正确运行进行校验，校验方法是移动传感器系统以模拟凸缘的运动。这种方法需要通过安装支架使传感器系统相对于轴转子和凸缘滑动。
对于单个传感器和补偿式输入的25 mm 差胀传感器应用，可订购可选的3300 XL 滑动支架。该支架可使传感器系统的校验更容易，并能够调整探头间隙，使传感器系统在线性范围内滑动。滑动支架的底板安装在差胀凸缘附近的透平壳体内表面上。探头安装
在附着于滑板上的探头座上。滑板在底板上滑动，并通过螺栓和安全导线固定在底板上。在校验和安装传感器时，松开将滑板固定在底板上的绑带，移动滑板和探头。千分表校验组件通过测量滑板的运动为校验提供参考。3300 XL 滑动支架帮助确保传感器系统与转子对中并垂直。
技术规格
在没有另外注明时，以下关于3300 XL 25 mm前置器、延伸电缆和探头的技术规格是在下
列条件下得到的：温度0°C～+45°C（+32°F～+113°F），－24Vdc 电源供电，10KΩ负载，直径不小于61 mm (2.4 in)的AISI4140 钢被测靶面，探头间隙为7.0mm (275 mils)。其精度和可互换性指标不适用于未经本特利内华达AISI 4140 钢靶面校准的传感器系统。

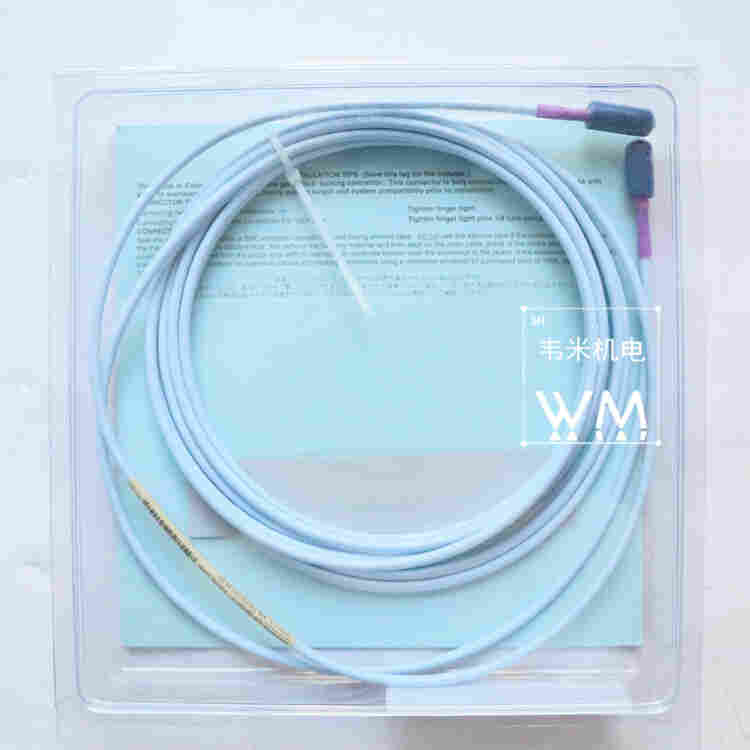

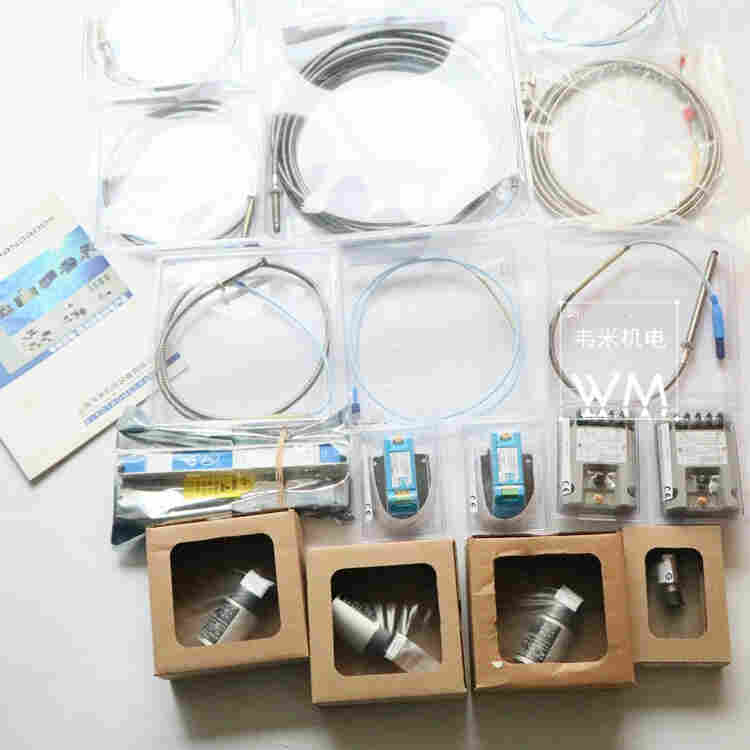

电涡流前置器330180-51-CN
3300 XL 前置器
330180-AXX-BXX
选项描述
BN 部 件 号 141194-01 技术说明和订货信息 Page 10 of 28
版本 F，2003 年 3 月
A: 长度和安装选项：
5 0 5.0 米(16.4 英尺)系统长度, 面板
安装
5 1 5.0 米(16.4 英尺) 系统长度, 导轨
安装
5 2 5.0 米 (16.4 英尺) 系统长度,
无安装硬件
9 0 9.0 米 (29.5 英尺) 系统长度, 面板
安装
9 1 9.0 米 (29.5 英尺) 系统长度, 导轨
安装
9 2 9.0 米 (29.5 英尺) 系统长度,
无安装硬件
B: 批准机构选项：
0 0 不要求
0 5 多许可协议
电涡流前置器型号
*销售本特利探头,电缆,前置器

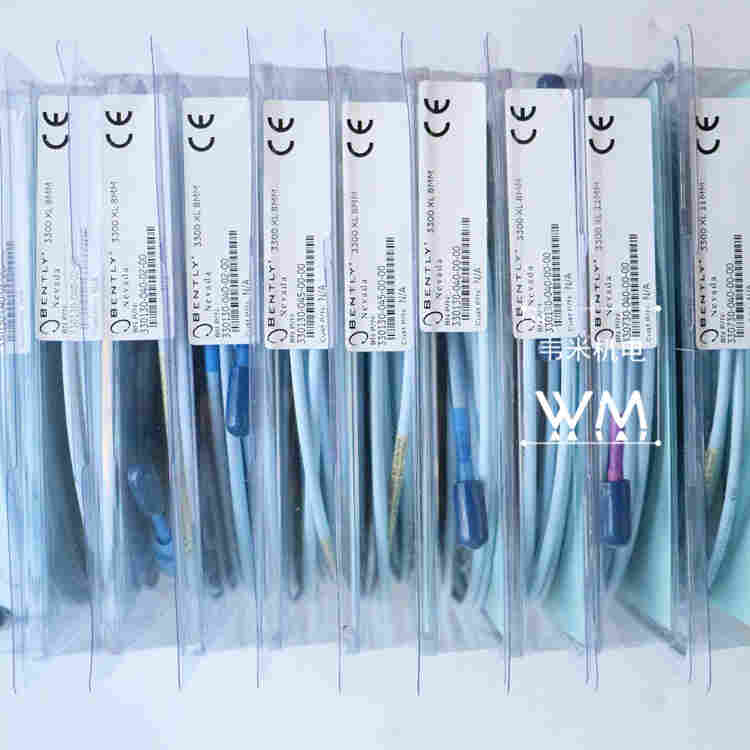

、3300 XL 8 mm 电涡流传感器系统：这种电涡流传感器系统提供*80 mils (2 mm)线性范围和200 mV/mil的输出。它在大多数机械监测应用中用于径向振动、轴向（侧向）位移、转速和相位(Keyphasor )测量，并符合美国石油协会标准670第4版的要求。有多种螺纹尺寸、探头配置和安装附件可供选择。
330103-00-02-10-02-05 330103-00-03-10-02-05 330103-00-04-10-02-00
330103-00-04-50-02-00 330103-00-06-05-02-00 330103-00-06-10-02-00
330103-10-20-10-02-00 330103-00-05-10-02-00 330103-00-05-05-02-00
330103-00-08-10-02-00 330103-00-22-05-02-00 330103-00-15-10-02-00
330103-00-10-10-02-05
2、3300 XL 11 mm 电涡流传感器系统：这种电涡流传感器系统专门用于当我们8 mm传感器的80 mil (2 mm)线性范围不能满足要求时的场合。 11 mm 电涡流传感器系统提供*180 mils (4 mm)的线性范围和100 mV/mil的输出，主要用于要求大线性范围的轴向（测向）位移、转速、差胀以及往复式压缩机活塞杆位置（下落）测量。有多种螺纹尺寸、探头配置和安装附件可供选择。
330104-00-02-10-02-00 330104-00-03-10-02-00 330104-00-04-10-02-00
330104-00-05-10-02-00 330104-00-06-10-02-00 330104-00-07-10-02-00
330104-00-08-10-02-00 330104-00-09-10-02-00 330104-00-10-10-02-00
330104-00-11-10-02-00 330104-00-12-10-02-00 330104-00-13-10-02-00
330104-00-14-10-02-00 330104-00-15-10-02-00 330104-00-16-10-02-00
330104-00-17-10-02-00 330104-00-18-10-02-00 330104-00-19-10-02-00
3、3300 5 mm / 8 mm 电涡流传感器系统：这种电涡流传感器系统是我们的3300 XL 8 mm 系统的前一代产品，我们在所有新的和备件应用中使用3300 XL 8 mm系统。 8 mm XL 探头、电缆和前置器和旧的 3300 系列产品具有互换性。当8 mm探头的端部直径和相应的螺纹尺寸不适用时，也可以使用5 mm探头。有多种螺纹尺寸、探头配置和安装附件可供选择。
前置器330780-50-00 前置器330780-90-00 前置器330780-50-05 前置器330780-90-05
前置器330780-51-00 前置器330780-91-00 前置器330850-50-05 前置器330850-90-05
前置器330980-50-00 前置器330980-70-00 前置器330180-51-00 前置器330180-91-00
前置器330180-91-00 前置器330180-51-05 前置器330180-91-05 前置器330180-91-05
前置器330180-50-00 前置器330180-90-00 前置器330180-90-00 前置器330180-50-05
前置器330180-90-05 前置器330180-90-05 前置器330878-50-00 前置器330878-90-00
4、3300 XL NSv 电涡流传感器系统：这种电涡流传感器系统具有5mm端部直径和60 mils (1.5 mm)的更短线性范围，适用于被测靶面区域小、侧视或沉孔间隙减小以及其它限制使用我们标准的 5 mm / 8 mm 电涡流传感器的情况。
本特利3500监测模块
3500/53-03-00
3500/92-02-01-00
3500/33-01-00
3500/45-01-00
3500/42-01-00
3500/25-01-01-00
3500/20-01-02-00
3500/15-02-02-00
3500/92-04-01-00
3500/05-01-01-00-00-00
3500/50-01-00
5、3300 16 mm 高温电涡流传感器系统：这种电涡流传感器系统用于*350℃ (662°F)的高温环境，如温度过我们标准电涡流探头和电缆能够承受的极限的某些燃气和蒸汽轮机应用。高温传感器系统探头端部直径为16 mm，提供*160 mils (4 mm)的线性范围。
130713-020-50-01
330730-040-01-00
330710-000-060-10-02-00
330130-040-01-00
330704-000-060-10-02-00
330730-040-01-00
330130-040-01-00
330709-000-060-10-02-00
330780-50-00
9200-01-05-10-00
21000-16-10-15-05-03-02
330801-16-04-050-00-02
330195-02-12-10-00
330190-080-01-00
24765-01-01
9200-06-06-02-00
21000-16-05-00-039-03-02
21000-16-05-00-094-03-02
330101-00-14-10-02-00
330130-040-00-00
3500/05-01-02-00
6、3300 REBAM 传感器系统：这种高增益的电涡流传感器系统用于测量滚动轴承外圈微英寸级的变形。与壳体安装的地震式传感器，如加速度计相比，它提供更直接的轴承状态测量，灵敏度和信噪比更高。系统具有两种线性范围可选： 16 mils (400 μm) 及 40 V/mm 输出，或8 mils (200 μm) 及 20 V/mm 输出。
3300/16-11-01-03-00-00-01
3300/16-11-02-03-00-00-01
330105-02-12-10-02-00
330500-02-00
330130-080-01-00
3500/32-01-00
30106-05-30-05-02-00
330103-00-05-05-02-00
3500/61-01-003300/12-02-22-01
300/03-02-01
330500-02-00
21128-03-01
3300/40-13-01-01-00-00
3300/12-02-22-00
7、3300 XL 25 mm 差胀传感器系统：差胀(DE) 为主要用于发电行业的大中型蒸汽透平提供转子与壳体之间的相对膨胀/收缩测量。这种传感器系统专门用于满足用户在恶劣的蒸汽和温度环境中对差胀进行测量的需要。它采用了我们所提供的差胀传感器系统中*坚固耐用的技术，用于所有新的和改造安装代替我们旧的 25 mm 一体化和7200 系列 35 mm 传感器系统。
330705-02-18-10-02-00
330105-02-12-05-02-00
330105-02-12-10-02-00
330130-080-00-05
330130-045-00-00
330103-00-08-10-02-00
330130-080-00-00
330851-02-000-060-50-01-05
330105-02-12-05-02-05
330101-00-08-10-02-05
330103-00-06-10-02-00
330103-00-10-10-02-05
330709-000-040-10-02-00
330103-00-08-10-02-00
330103-00-15-10-02-00
330851-07-000-010-10-01-05
330103-00-05-05-02-00
990-05-50-01-00
991-25-50-01-00
990-04-50-01-00
133780-02
330130-040-03-001
8、3300 XL 50 mm 差胀传感器：这种大范围的传感器专门用于要求*范围28 mm (1.1 inches)的差胀测量。它是所有标准的电涡流传感器系统中线性范围*的一种。
9、PROXPAC 电涡流传感器系统组件：这套组件不需要单独的 Proximitor 防护箱和延伸电缆，降低了安装成本。这种设计采用了标准的31000系列防护箱组件，但在防护箱中安装了特殊的 3300系列前置器，允许3300系列 8 mm 或 5 mm 电涡流探头直接与前置器连接，不再需要延伸电缆。到监测器系统的现场连线可以直接连接到防护箱组件。注：这种系统不设计用于API 670 应用。
10、26530 复合探头传感器系统：这一系统将3300 XL 8 mm 电涡流探头和Velomitor 速度传感器包含到一个防护箱中，当连接到合适的监测器或故障诊断仪表时，可以提供轴相对振动、壳体*振动以及轴*振动测量。它主要用于壳体条件允许的大型蒸汽或燃气透平。
