3300 XL 25mm 前置器1 与我们以前的3300 XL 前置器具有同样的*性。其紧凑的结构
既可采用高密度DIN 导轨安装形式，也可采用更传统的面板安装形式。改进的RFI/EMI抗干扰性使3300 XL 前置器不需要任何特殊的安装考虑即可达到欧洲电磁兼容性许可。RFI 抗干扰性还可以防止传感器系统受到周围高频无线电信号的干扰。前置器上SpringLoc端子带不需要特殊的安装工具，使现场连线更迅速、更坚固。
标准5m系统在大温度范围内的性能：
当探头温度范围在－35°C至+120°C（－31°F 至+248°F）、前置器和延伸电缆温度范围在0°C至+45°C（+32°F 至+113°F）时， ISF 保持 在7.87V/mm(200mV/mil)±10%之内，DSL 保 持在±0.076mm(±3mils)之内。
当前置器和延伸电缆温度范围在－35°C 至+65°C（－31°F 至+149°F）、探头温度范围在0°C至+45°C（+32°F 至+113°F）时，ISF保持在7.87V/mm(200mV/mil)±10%之内，DSL保持在±0.076mm(±3mils)之内
标准9m系统在大温度范围内的性能：
当探头温度范围在－35°C至+120°C（－31°F 至+248°F）、前置器和延伸电缆温度范围在0°C 至+45°C（+32°F 至+113° F）时，ISF保持在7.87V/mm(200mV/mil) ±18%之内，DSL保持在±0.152mm(±6 mils)之内。
当前置器和延伸电缆温度 范围在－35°C 至+65°C（－31°F 至+149°F）、探头温度范围在0°C 至+45°C（+32°F 至+113° F）时，ISF保持在7.87V/mm(200mV/mil)±18%之内，DSL保持在±0.152mm(±6mils)之内。
大温度范围系统的性能：
当探头温度范围在－35°C至+260°C（－31°F 至+500°F）、前置器和延伸电缆温度范围在0°C 至+45°C（+32°F 至+113° F）时，ISF保持在7.87V/mm(200mV/mil) ±18%之内，DSL保持在±0.152mm(±6 mils)之内。
频率响应：0 到 10kHz：典型值为+0到－3dB，305 米（1000英尺）现场联线。
*小靶面尺寸：直径 15.2mm(0.6inch) （平面靶面）
轴直径：
*小： 50.8mm (2in)
*小： 76.2mm (3in)

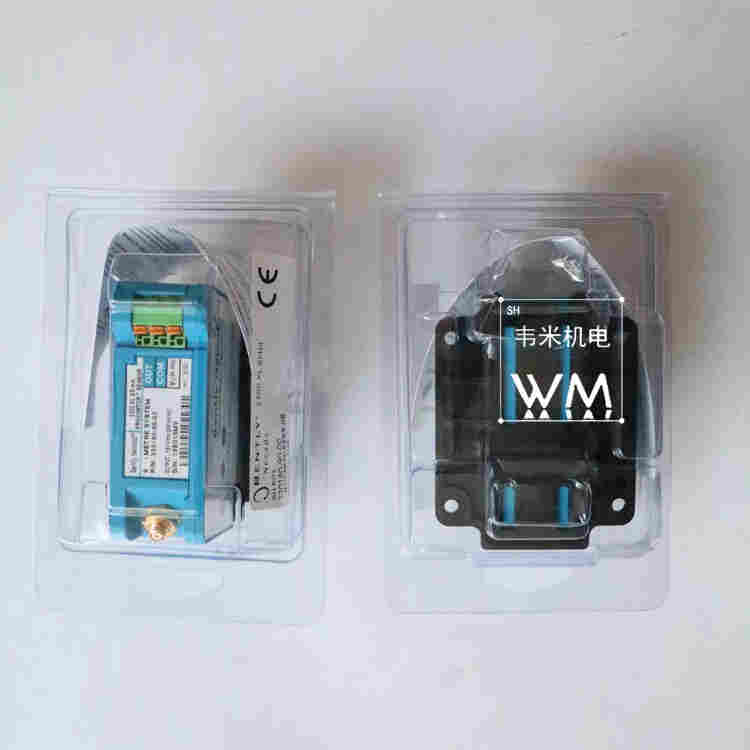

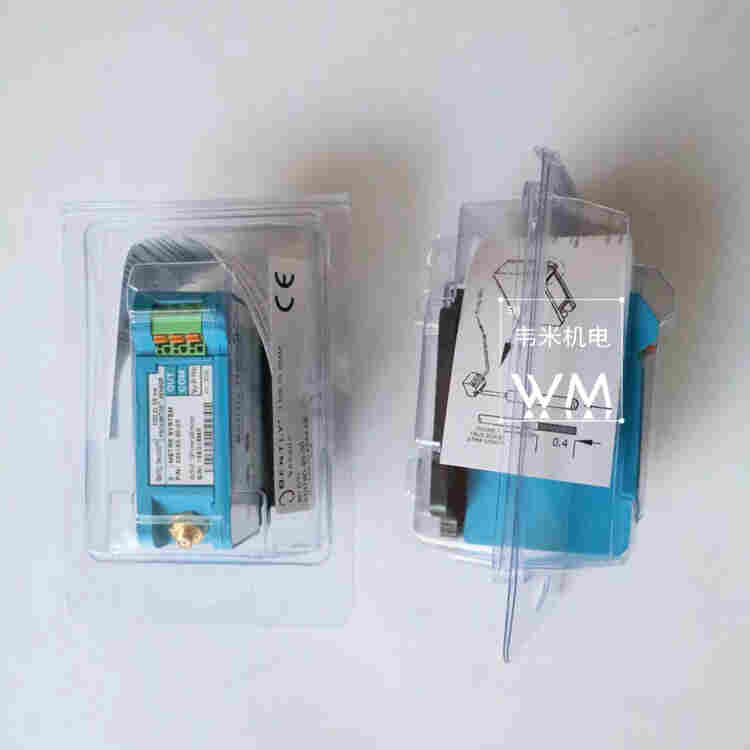

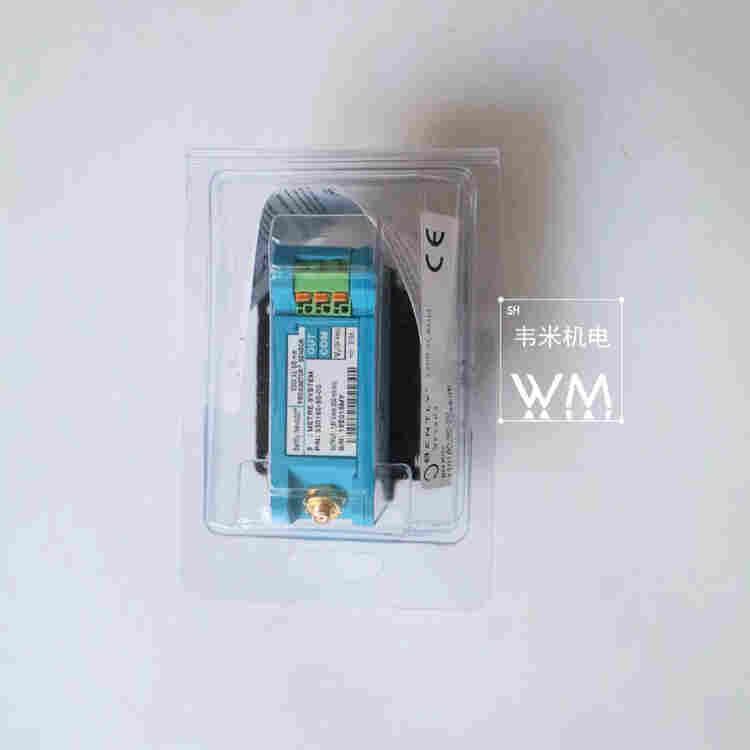

330180-51-00电涡流传感器

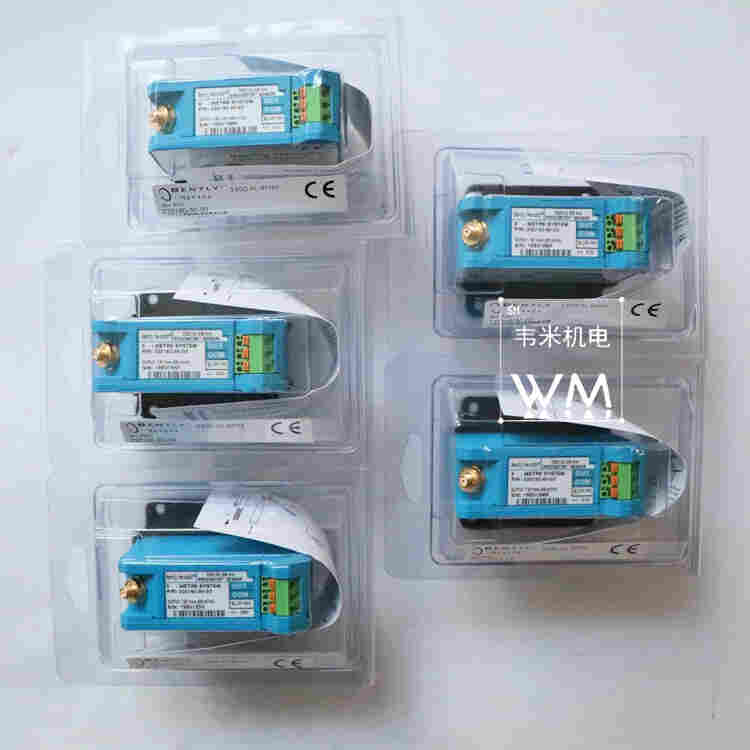

3300 XL 前置器
330180-AXX-BXX
选项描述
BN 部 件 号 141194-01 技术说明和订货信息 Page 10 of 28
版本 F，2003 年 3 月
A: 长度和安装选项：
5 0 5.0 米(16.4 英尺)系统长度, 面板
安装
5 1 5.0 米(16.4 英尺) 系统长度, 导轨
安装
5 2 5.0 米 (16.4 英尺) 系统长度,
无安装硬件
9 0 9.0 米 (29.5 英尺) 系统长度, 面板
安装
9 1 9.0 米 (29.5 英尺) 系统长度, 导轨
安装
9 2 9.0 米 (29.5 英尺) 系统长度,
无安装硬件
B: 批准机构选项：
0 0 不要求
0 5 多许可协议
传感器型号
*销售本特利探头,电缆,前置器
、3300 XL 8 mm 电涡流传感器系统：这种电涡流传感器系统提供*80 mils (2 mm)线性范围和200 mV/mil的输出。它在大多数机械监测应用中用于径向振动、轴向（侧向）位移、转速和相位(Keyphasor )测量，并符合美国石油协会标准670第4版的要求。有多种螺纹尺寸、探头配置和安装附件可供选择。
330103-00-02-10-02-05 330103-00-03-10-02-05 330103-00-04-10-02-00
330103-00-04-50-02-00 330103-00-06-05-02-00 330103-00-06-10-02-00
330103-10-20-10-02-00 330103-00-05-10-02-00 330103-00-05-05-02-00
330103-00-08-10-02-00 330103-00-22-05-02-00 330103-00-15-10-02-00
330103-00-10-10-02-05
2、3300 XL 11 mm 电涡流传感器系统：这种电涡流传感器系统专门用于当我们8 mm传感器的80 mil (2 mm)线性范围不能满足要求时的场合。 11 mm 电涡流传感器系统提供*180 mils (4 mm)的线性范围和100 mV/mil的输出，主要用于要求大线性范围的轴向（测向）位移、转速、差胀以及往复式压缩机活塞杆位置（下落）测量。有多种螺纹尺寸、探头配置和安装附件可供选择。
330104-00-02-10-02-00 330104-00-03-10-02-00 330104-00-04-10-02-00
330104-00-05-10-02-00 330104-00-06-10-02-00 330104-00-07-10-02-00
330104-00-08-10-02-00 330104-00-09-10-02-00 330104-00-10-10-02-00
330104-00-11-10-02-00 330104-00-12-10-02-00 330104-00-13-10-02-00
330104-00-14-10-02-00 330104-00-15-10-02-00 330104-00-16-10-02-00
330104-00-17-10-02-00 330104-00-18-10-02-00 330104-00-19-10-02-00
3、3300 5 mm / 8 mm 电涡流传感器系统：这种电涡流传感器系统是我们的3300 XL 8 mm 系统的前一代产品，我们在所有新的和备件应用中使用3300 XL 8 mm系统。 8 mm XL 探头、电缆和前置器和旧的 3300 系列产品具有互换性。当8 mm探头的端部直径和相应的螺纹尺寸不适用时，也可以使用5 mm探头。有多种螺纹尺寸、探头配置和安装附件可供选择。
前置器330780-50-00 前置器330780-90-00 前置器330780-50-05 前置器330780-90-05
前置器330780-51-00 前置器330780-91-00 前置器330850-50-05 前置器330850-90-05
前置器330980-50-00 前置器330980-70-00 前置器330180-51-00 前置器330180-91-00
前置器330180-91-00 前置器330180-51-05 前置器330180-91-05 前置器330180-91-05
前置器330180-50-00 前置器330180-90-00 前置器330180-90-00 前置器330180-50-05
前置器330180-90-05 前置器330180-90-05 前置器330878-50-00 前置器330878-90-00
4、3300 XL NSv 电涡流传感器系统：这种电涡流传感器系统具有5mm端部直径和60 mils (1.5 mm)的更短线性范围，适用于被测靶面区域小、侧视或沉孔间隙减小以及其它限制使用我们标准的 5 mm / 8 mm 电涡流传感器的情况。
本特利3500监测模块
3500/53-03-00
3500/92-02-01-00
3500/33-01-00
3500/45-01-00
3500/42-01-00
3500/25-01-01-00
3500/20-01-02-00
3500/15-02-02-00
3500/92-04-01-00
3500/05-01-01-00-00-00
3500/50-01-00
5、3300 16 mm 高温电涡流传感器系统：这种电涡流传感器系统用于*350℃ (662°F)的高温环境，如温度过我们标准电涡流探头和电缆能够承受的极限的某些燃气和蒸汽轮机应用。高温传感器系统探头端部直径为16 mm，提供*160 mils (4 mm)的线性范围。
130713-020-50-01
330730-040-01-00
330710-000-060-10-02-00
330130-040-01-00
330704-000-060-10-02-00
330730-040-01-00
330130-040-01-00
330709-000-060-10-02-00
330780-50-00
9200-01-05-10-00
21000-16-10-15-05-03-02
330801-16-04-050-00-02
330195-02-12-10-00
330190-080-01-00
24765-01-01
9200-06-06-02-00
21000-16-05-00-039-03-02
21000-16-05-00-094-03-02
330101-00-14-10-02-00
330130-040-00-00
3500/05-01-02-00
美国BENTLY 高温加速度计
美国本特利（美国BENTLY）提供高温加速度计， 适用于空气动力和工业燃气透平以及表面温度非常高的其它机器的补充壳体测量。 详细信息请向当地美国本特利（美国BENTLY）销售*人员联系。
