南平西门子变频器代理（原装现货）
西门子PLC代理商有限公司 西门子变频器代理商有限公司价格 西门子触摸屏代理商有限公司销售 西门子PLC代理商有限公司现货 西门子PLC代理商有限公司代理商 公司在经营活动中精益求精，具备如下业务优势：
SIEMENS 可编程控制器PLC

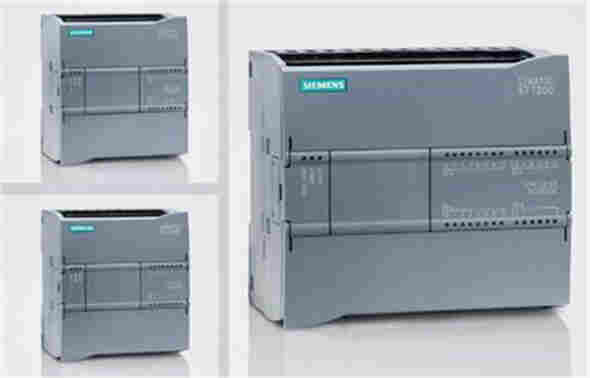

1、SIMATIC S7 系列PLC、S7-200、S7-1200、S7-1500、S7-300、S7-400、ET200
2、逻辑控制模块 LOGO！230RC、230RCO、230RCL、24RC、24RCL等
3、SITOP 系列直流电源 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A
4、HMI 触摸屏TP700,TP900,TP1200,TP1500,KP400,KP700,KP900,KP1200,KP1500,KTP400,KTP1200等系列
SIEMENS 交、直流传动装置
1、 交流变频器 MICROMA,STER系列：MM、MM420、MM430、MM440、ECO
MIDASTER系列：MDV
6SE70系列（FC、VC、SC）
2、全数字直流调速装置 6RA23、6RA24、6RA28、6RA70 系列
SIEMENS 数控 伺服
1、840D、802S/C、802SL、828D 801D ：6FC5210,6FC6247,6FC5357,6FC5211,6FC5200,6FC5510,
2、伺服驱动 ： 6SN1123,6SN1145,6SN1146,6SN1118,6SN1110,6SN1124,6SN1125,6SN1128
【信誉为主、诚信交易】【长期销售、安全稳定】
【称心满意、服务动力】【真诚面对、沟通无限】
【服务满意、一诺千金】【质量保障、客户满意】
西门子一级代理商产品远销：
1．华北地区：北京、天津、河北、内蒙古（2个市，2个省）。
2．东北地区：辽宁、吉林、黑龙江、大连，齐齐哈尔（3个省、2市）。
3．华东地区：上海、江苏、浙江、安徽、福建、江西、山东、（7个省）。
4．华中地区：河南、湖北、湖南、广东、广西、海南、深圳（7个省、市）。
5．西南地区：重庆、四川、贵州、云南、西藏（5个省、市）。
6．西北地区：陕西、甘肃、青海、宁夏、新疆、山西、（6个省、区）。
在STEP7中如何创建库并将自己写得FC块、FB块放入自己创建的库中。另外如何给自己写得FC快、FB块加密？
答：(1)在STEP7中如何创建库并将自己写得FC块、FB块放入自己创建的库中。-----
西门子STEP7内库制作 ：
在做一个项目时如一些经常使用的功能，如设备累计使用时间，使用SFC17及SFC19在step7内做报警等等。可以日常时间做一些库放在STEP7内C:Program FilesSiemensStep7S7LIBS内，以后做做项目时在编辑的块内可以看见自己做的库内容，方便调用，可显著减少编程时间。具体做法：
打开SIMATIC Manager编程软件。
2点击文件内新建项目。
3给新建项目命名，将项目类型选择为库。存储位置可以不用该默认，确认设置后进入项目。
4项目中插入FB,FC块，编辑FB,FC块内部变量全部使用局域变量，不使用如M,I,Q,共享数据块或其他全局数据。如果使用全局数据可能会造成同线圈输出等问题，注意OB不能作为库使用。
5做好后保存块后即可在以后项目中使用，很方便。
（2）另外如何给自己写得FC快、FB块加密？---
如何实现程序块保护：
1．打开程序编辑窗口LAD/FBD/STL；
2．将要进行加密保护的程序块生成转换为源代码文件（通过选择菜单 File—>Generate source 生成）；
3．在LAD/FBD/STL 窗口中关闭您的程序块，并在SIMATIC Manager项目管理窗口的source文件夹中打开上一步所生成的source文件；
4．在程序块的声明部分，TITLE行下面的一行中输入” KNOW_HOW_PROTECT”；
5．存盘并编译该source文件（选择菜单File?Save，File?Compile）；
6．现在就完成了程序块的加密保护；
2．1数据结构定义
1)PLC指令代码数据结构的界说。PLC用户程序在体系内部以必定的二进制格式存放，选用如下指令开辟一个a字节的内存区存放编译后的PLC指令代码，内存区大小a依据实际状况设定。
long*plc_pt；
plc_pt=(long*)malloc(a)；
2)PLC履行指令结构体的界说。PLC指令代码主要包含内容为指令类型及变量地址，界说如下PLC履行指令结构体：
structplc_code_type//PLC履行指令结构体
{
unsignedcharcode_type；//指令类型
unsignedshortptaddr；//变量地址
:28px;background-color:rgb(255,255,255);">}；
由此，在初始化时界说一个pk_code_type类型的指针直接指向PLC指令代码区.在进行PLC指令解析时，可直接移动该指针进行指令解析并输出。
2.2PLC指令解析
PLC履行体系的一个要害问题在于PLC指令的解析，运用DSP的C言语，树立相应的PLC指令的履行函数库。PLC用户程序可看成由多段履行块组成，每个履行块包含条件指令及履行指令。下面分为条件指令解析及履行指令解析来进行描绘。
2.2.1条件指令解析
首先界说一个变量来保存条件指令解析成果，以便在解析履行指令时依据此条件指令解析成果进行履行指令处理。
例如常开触点(LD)可以用如下函数完成：
voidplcLD(plc_code_type&pc)
//pc表明当时指令在用户程序中的指针方位
{if(1==pc->pt_addr)//指令获取的地址为1
{
plc_result&=0x01；//闭合状况置位
}
2.2.2履行指令解析
履行指令则依据当时履行块条件指令成果来判别对元件地址进行相应处理。例如置位指令(SET)可以用如下函数完成：
voidplcSET(plc_code_type&pc)
{if(plc_result&1)
//判别条件指令，闭合，有输出
{
pc->pt_addr|=0xff；//对应地址置位
}
}
这样，逐一对PLC履行块进行解析，输入和输出单元的改写相同运用函数来完成，*经过输出口送出操控量，完成对用户PLC程序的履行操控。
ground-color:rgb(255,255,255);">2.3PLC履行体系运转流程
首先在DSP/BIOS装备东西下的Scheduling项目中树立一个使命线程，比方为PLC_Deal_Task，并对该使命函数的优先级及其它相关内容进行设置，则可直接在PLC_Deal_Task线程中进行PLC指令解析处理，并完成PLC的循环扫描功能。
体规划思想如下：设定一级程序的履行周期为m个指令计数履行一次，m与扫描周期有关。在进入二级循环后，首先判别指令计数是否大于m，未到m，则进入履行二级程序。假如条件满意，跳出循环，1周期完成。
3测验剖析及运用
3．1软PLC履行体系的测验剖析
依据上述规划方法构建出PLC履行体系，规划实际运用的PLC程序并在实验机上进行测验，观察设备的逻辑动作及履行体系功能状况。CCS供给了一系列可视化东西对运转体系的功能进行测验，“CPU负荷图”用于剖析CPU的运用率，“使命履行图”可以检测出体系是否契合实时性要求。现依据微钻刃面检测机的工艺进程规划了其PLC程序，下载到本软PLC履行体系中运转，经过CCS监测东西监测其运转功能。图3是CPU负荷图，负荷峰值在25%左右，改变平稳；图4是使命履行图，图中左边栏*下面的Assertions项目用于指示某个实时性要求没有到达，或是侦测到某个无效状况，假如Assertions项目没有出现小方块则表明对应线程的调度满意实时性要求。另外，经上机调试，设备全体运转逻辑也完全按照程序要求运转。此实验表明，依据DSP/BIOS的软PLC履行体系可以满意实时操控的要求且作业安稳。
3．2软PLC履行体系的运用
传统PLC的一个缺陷是硬件体系结构相对封闭，而且本钱高，例如日本三菱PLCFX2N系列操控器自身未集成运动轴操控功能，每添加一个运动轴的操控均需额定扩展脉冲发生器单元(PulseGeneratintUnit，PGU)，假如在多轴设备上运用可能会形成本钱过高而且灵活不行。本课题组开发的运动操控器IPMC8188可独立操控8轴，软PLC履行体系作为一个使命运转在该操控器的固件中。比照传统PLC，有安稳强壮的PLC功能的运动操控器可下降操控体系构建的杂乱程度，提高操控效率及开发效率。图5所示为内嵌软PLC履行体系的IMPC8188运动操控器，现在，该型运动操控器已在全主动刃面检测机、主动贴片机及全主动微钻磨尖机等主动化设备上运用并安稳运转。
4完毕语
依据嵌入式处理器的软PLC履行体系能有效的弥补软PLC在实时性及安稳性方面的不足，而且因为自带操作体系，有可靠地数据存储和自恢复功能。文中论说的依据DSP/BIOS的PLC履行体系的规划，与运动操控相结合，在小中型主动化设备方面运用广泛，另外在完成大规模体系的综合性主动操控方面也有很大的发展潜力。
