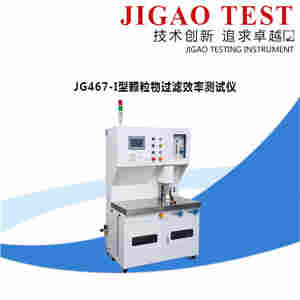

JG467-I型颗粒物过滤效率测试仪（PFE）
【产品概述】
JG467-I型颗粒物过滤效率测试仪，适用于测试45%-99.9%等级滤料效率测试，根据国际标准对过滤料进行测试。整个测试台的设计结构紧密、轻便，而且在运行测试过程中，仅仅需要额外提供合适的电源和压缩空气（无水、无油），适合于实验室、工厂等场合使用。
【测试原理】
将试样固定在夹具上，试验风量对应所需滤速。气溶胶发生器产生的气溶胶经调整，而后静电中和（PSL），再与过滤后的试验空气均匀混合，然后进入试验区透过滤料。除此之外，还要测量试验时的滤料阻力，手动调整控制流量。产品符合JJF1190-2008《尘埃粒子计数器校准规范》
【参考标准】
GB/T 32610-2016 日常防护型口罩技术规范
GB 2626-2006 呼吸防护用品-自吸过滤式防颗粒物呼吸器
GB 19082-2009 医用一次性防护服技术要求
GB 19083-2010 医用防护口罩技术要求
YY 0969-2013 一次性使用医用口罩
YY 0469-2011 医用外科口罩
ISO-29463 清除空气中微粒用高效过滤器和过滤介质
【主要组成部分】
1. 气溶胶发生器
主要用于需要高浓度气溶胶的试验，使用0.3um的PSL标准粒子，发出的主要粒子粒径范围≥0.3um,占数的70%以上，可以持续稳定的产生气溶胶。给滤料的上游，提供测试的粒子。
2.粒子计数器
主要用于监测被测滤料的上下游粒子浓度,得出被测滤料的效率。
3.压差传感器
主要用于测试被测滤料在一定试验流量下的压差（或者阻力）。
不锈钢夹具
主要用于被测滤料的压紧和密封。
5.进口气泵
主要用于通过滤料的试验流量，流量稳定，绿色节能，振动噪音小。
6.电器控制及软件
设备的电路控制及操作，软件的运算及数据处理，上游浓度的稳定性判断，操作控制，参数设置。
【功能描述】
A. 过滤效率测试和气流阻力：
1.整个测试设备采用负压系统。
2.空气和气溶胶通过测试仓进入，根据标准规定流量通过口罩，
3.通过两台颗粒计数器来检测上下游的浓度，算出过滤效率。通过压差表检测出口罩上下游的压差。
4.通过抽气泵来达到额定流量。
5.通过气溶胶发生器来产生标准的气溶胶物质。
6.通过PLC和显示屏来进行设备的操作和效率阻力的计算。
【技术参数】
测试效率范围 | 0-99.9%@≥0.3μm |
测试面积 | 100cm² |
测试压差范围 | 0-50pa±1% , 50-500pa±1.5% |
被测滤料试验流量 | 25-100L/min±2.5%(可调) |
试验气溶胶类型 | PSL |
计数器采样流量 | 2.83L/min ±5% |
粒子粒径显示 | @≥0.3um |
计数器激光光源 | 激光二极管 |
进口气泵 | 连续工作稳定 |
数据内存容量 | 1∽1000组测量数据，可导出 |
屏幕显示 | 彩色7寸触摸屏 |
打印方式 | 内置式热敏打印机 |
电源 | 交流220V/50Hz |
功率 | 1kw |
数据导出接口 | USB |
环境 | 使用环境：0∽40℃ 相对湿度 10∽70% |
储存环境：0℃∽45℃ 相对湿度0∽70% | |
外形尺寸 | 长1000X 宽 760X 高1750(mm) |
材质 | 外壳钢板烤漆，测试部件SUS304不锈钢 |
重量 | 150Kg |
配件： | |
PSL气溶胶发生器 | |
静电中和器 | |
稀释器 |
