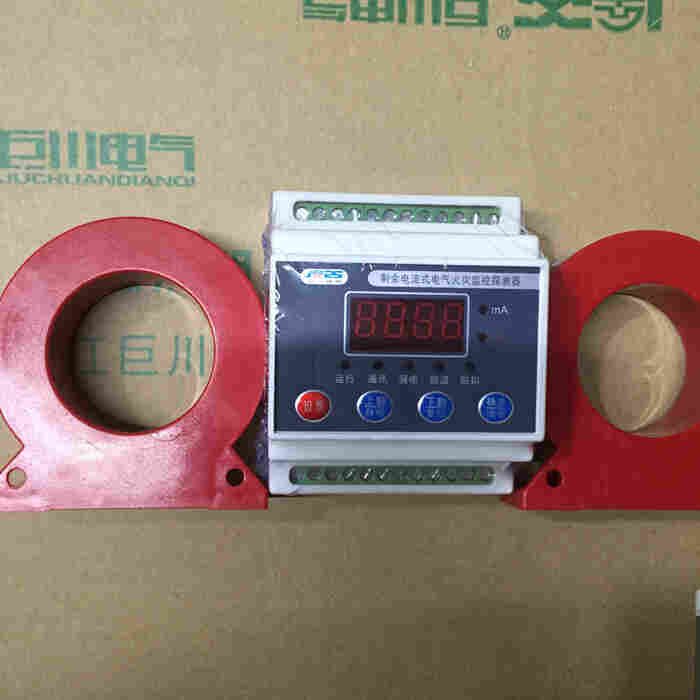

产品介绍：
SK-ACS-SI-100A电气火灾监控，特点在于漏电监控方面属于先期预。与火灾自动不同的是，电气火灾监控早期是为了避免损失，而火灾自动是为了损失。电气火灾监控是指当被保护线路中的被探测参数过设定值时，能发出、控制并能指示部位的。
SK-ACS-SI-100A应根据建筑物的性质及电气火灾危险性设置电气火灾监控，并应根据电气线路敷设和用电设备的具体情况，确定电气火灾监控探测器的形式与安装位置，搭配iFire消防宝实时监控电气火灾监控。在无消防控制室且电气火灾监控探测器设置数量不过8个时，可采用式电气火灾监控探测器。
SK-ACS-SI-100A根据国标《电气火灾监控保护装置的安装和运行》GB13955-2005中，关于分级保护的规定，安装电气火灾监控火灾监控装置时，应对建筑物内防火区域作出合理的分布设计，确定适当的保护范围、预定的电气火灾监控值和时间，并应分级保护的特性要求，缩小故障切断电源时引起的停电范围。因此，设计时首先应对控制配电的相关参数有一个比较清楚的了解，研究有关控制配电线路的相关图纸，并将建筑电气的分布情况进行调查，确定配电设备（配电箱、盘、柜）的位置，把电气火灾监控探测器分配到相应的配电设备上，根据实际情况、如：整定电流、正常泄露电流的估算、确定电气火灾监控探测器的数量配置。为避免重复设置，分配原则如下：根据建筑用电负荷和线路具体情况，确定采用两级或保护；一般所有的两级开关处都要安装电气火灾监控探测器；处开关是否安装应根据负荷实际情况和建筑用途、火灾危险性等实际情况确定。在确定了电气火灾监控探测器安装位置后，应以总线设计、布线，总线制为四芯线，应形成的总线，四芯总线经总线制传送仪数据转换成RS232串口，与终端控制台（漏电主机）构成的电气火灾。总线制传送仪和终端控制台（漏电主）应安装在消防中心或值班室。
SK-ACS-SI-100A产品规格特点:
型号 额定电流（A） 产品特点
WOSI100 16~100 一体化设计，内置CM1型断路器，电流与剩余电流互感器，外型简洁美观，具备对监测线路中的剩余电流，温度等电气火灾危险参数的探测与保护，实现对电压，电流，功率，电度，温度等参数的测量，显示，存储，远程监控等功能。主应用于不大于225A的低压用电。
WOSI225 125~225
WOSI 16-1250分体设计，外置断路器，电流与漏电互感器，面板或内置安装，操作方便。具备对监测线路中的剩余电流，温度等电气火灾危险参数的探测与保护，实现对电压，电流，功率，电度，温度等参数的测量，显示，存储，远程监控，选配电流操作等功能。可应用到各种电流负荷的低压供电。
WOSI100 16~100 WOSI225 125~225 WOSI400 250~400
WOSI630 500~630分体多路型,一台控制器监控一个多回路供电,实现对多路漏电集中监控的功能.可针对一路主开关进行电压电流,漏电,温度等参数的测量,同时可以对主开关下多个回路进行漏电监控,同时可实现对测量数据的显示,存储,远程监控等功能.适用于各种低压用电对漏电集中监控的要求。
SK-ACS-SI-100A主要技术参数:
|
产品型号 |
WOSI-100 |
WOSI-225 |
WOSI- |
WOSI- |
|
额定电流ln(A) |
16 25 32 40 50 63 80 100 |
125 140 160 180 200 225 |
16-1250 |
3 80 100 125 140 5 3 |
|
额定电压（V） |
三相四线，相电压220VAC |
|||
|
额定（Hz） |
50 |
|||
|
额定漏电电动电流 Lno（mA） |
100mA-1000mA分档选择（没10mA为1档） |
|||
|
实际值范围 |
（80%-*）lno |
|||
|
额定漏电电时间（s） |
10-990mS可调，默认100mA |
|||
|
温度探测器范围 |
测量范围：55±150℃ 范围：55-140℃，±1℃ |
|||
|
保护延时时间 |
1-99s可调，默认10s |
|||
|
过压电压（V） |
120-150%额定电压 |
|||
|
欠压电压（V） |
60-80%额定电压 |
|||
|
外型尺寸长*宽*高（mm） |
329×206×114 344×218×128 |
178×118×87 |
||
|
安装 |
平面垂直固定安装 |
外置断路器与互感器，面板或嵌 |
||
SK-ACS-SI-100A 参数说明：
产品名称 智慧安全用电监控装置，带手机APP和电脑云平台
规格 1路漏电、4路温度、三相电流、三相电压、内置DTU无线模块
功能
本产品主要用于监控被保护配电回路的漏电、线路温度、箱体温度、电流及电压等参数；
产品内置GPRS/NB-IOT消防物联无线通讯模块，体积尺寸设计合理，采用导轨安装，可方便的安装于配电箱内，有效监测由于电气线路或设备故障、绝缘层老化破损、空气、电气连接松动等原因造成的线路温度限、漏电或过载等电气安全隐患。
SK-ACS-SI-100A 电气火灾监控施工和安装注意事项：
一、安装时应区分电气火灾探测器监测的回路数量，并对各剩余电流互感器和温度传感器进行相应的接线。
二、每个电路中的电气火灾探测器数量不得过63个。三、接线时，应按电气火灾监测探测器标明的接线标识进行，接线正确，不得反接。特别是，通信线路连接所有电气火灾探测器。需要区分通信线路A和B。所有电气火灾探测器的A线与下一A线相连，B线与下一B线相连，AB线不得反接。
四、安装剩余电流互感器时，必须严格区分N线和PE线。四线或4P四线N线通过电气火灾监控的剩余电流互感器。通过电气火灾的剩余电流互感器N线不得作为PE线，不得重复接地或接地设备的可接近导体。PE线不得接至剩余电流保护装置。五、剩余电流互感器应放置在塑壳断路器下端的出线处。如安装不方便，可考虑安装分体式剩余电流互感器或塑壳断路器进线端。
六、电气火灾监控的剩余电流互感器应安装在配电柜内。要特别注意施工安全。施工应在停电的情况下进行。强弱电应与弱电分开。特别要注意防止接错或接地，使强电流进入电气火灾监控的回流线，烧毁整个电气火灾监控。七、通常，电气火灾监测探测器应布置在改造工程塑壳断路器下端出线处。当安装不方便时，也可考虑安装在塑壳断路器的进线端。
八、根据GB139555.7.3和5.7.5的要求，设置适当的泄漏电流阈值。整定值一般不小于线路和设备正常运行泄漏电流值的两倍，但不过999mA。温度值应设置在40-140度之间，但必须低于电缆的耐热值。九、电气火灾监控探测器和电气火灾监控设备通电前，检查所有连接线是否对地短路。
十、火灾监测探测器与剩余电流传感器和温度传感器的安装距离小于10米。
安装注意事项
首先就是在安装的时候要注意分清楚所要监控的路数，和各种电流的相对应的线要连接好，其次就是每一个电路的电气火灾监控不能过63个，接线的时候要按照正确的标识不能接反和乱接，尤其是通讯的线路一定要把所有的探测器连接到一起，把总线引到控制中心的连接到火灾监控器的设备上面。
电气火灾监控在安装配电柜的的时候特别要注意施工的安全的措施，要在断电的情况下进行安装，并且要注意强弱线的分配情况，特别注意的就是防止接错线和搭线的情况，在改造工程的时候一般会把这些设备安装一些外壳在安装不便利的时候可以考虑其他的入线的位置。
电气火灾监控在安装之后通电之前一定要对所有的安装的情况进行一系列的检查，保证所有的路线都是安装正确的，不要出现短路的情况发生，要保证所有的设备的安装的距离，保持好距离。防止漏电的情况发生。可见它成为了我们预防火灾的保护神，给我们带来了很多的便利，而且在以后还会积极的倍推广和应用在各个领域当中。
