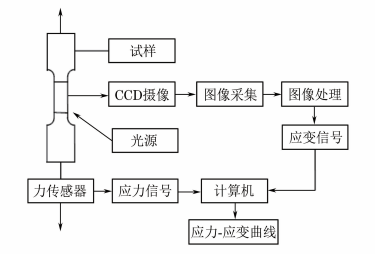

视频引伸计是利用亚像素法原理测量试样变形的,核 心 是 图 像 传 感 器 (Charge-coupled Device, CCD)感光元件,将光强度按一定比例转换成电信号 输出。视频引伸计测量系统主要由光源部分、CCD 摄 像头、图像采集器、图像处理、计算机和检测软件等 组成.测试试样在无影光源照射下,首先经过 CCD 感光摄像,由图像采集器提取试样宏观变形,再经图 像处理对比和计算变形量,输出应变信号给计算机, 此时从力传感器上同步传输应力信号给计算机,由 计算机将应变信号和应力信号合成输出应力-应变 曲线。视频引伸计的测量原理如下图所示.
非接触式视频引伸计是利用亚像素法原理测量试样变形 的,其核心是 CCD 元件,电信号与光强度成比例输 出.因此,可以用非接触方式同时测量纵向和横向 两个方向的变形量,其测量范围由镜头焦距决定,配 备不同焦距的镜头,可获得各种测量范围的量程. 视频引伸计测量系统主要包括光源部分、定位架、 CCD 摄像头、图像采集卡、PC 机和检测软件等.
联恒光科研发生产的LVE视频引伸计目前标准产品包括LVE-2M和LVE-5M两种型号，LVE视频引伸计测量任意两点或者两标记线之间应变数据，采样频率可达30HZ，可以同时测量纵向和横向的位移和应变数据。LVE延伸率大于1000%，通过不同的配件组合，可适应从一毫米到数米范围的试件测量。
LVE非接触式视频引伸计产品功能如下：
A.应变实时计算、实时曲线
B.支持双向应变同时测量
C.位移测量
D.泊松比、弹性模量计算
E.实时曲线显示
F.计算数据输出
G.分析报告输出
H.模拟量输入输出
I.数字量输入输出
J.裂纹跟踪
K.数字尺
LVE非接触式视频引伸计型号参数如下表：
|
型号配置 |
LVE-2M |
LVE-5M |
|
分辨率 |
1920*1200pixel |
2592*2048pixel |
|
应变精度 |
0.005% |
0.002% |
|
应变范围 |
0.005%-1000% |
0.002%-2000% |
|
位移精度 |
0.005mm |
0.002mm |
|
视场范围 |
10-500mm |
2-1000mm |
|
标距范围 |
Up to 500mm |
Up to 1000mm |
|
应变测量模式 |
纵、横向应变同步测量 |
纵、横向应变同步测量 |
