西门子自动化数控系统工程改造

应用

紧凑式的SIMATIC PCS 7 BOX 过程控制系统可以用作独立设备或者用在工厂网络中。SIMATIC PCS 7 BOX 可以把控制系统、自动化系统、操作员站和工程组态系统的所有组件组合到一台设备上。可以用一个基于 PC 的解决方案提供自动化、操作员控制和监视的功能，无需接线，组装工作也降到了低。

这种配置使系统特别适用于以下应用的自动化：

• 小型过程应用

• 自包含过程，如反应器、发酵罐或者包装装置的控制

• 实验室或测试车间

这使它适合用作教育和培训系统。

To the top of the page

特点

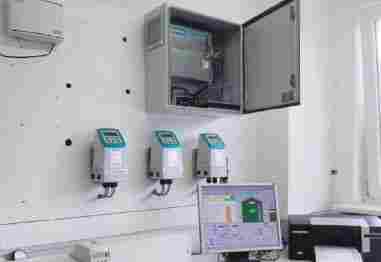

SIMATIC PCS 7 BOX 416 紧凑式系统

紧凑式系统可提供两种性能等级：

• 带有 PTX 软件控制器的 SIMATIC PCS 7 BOX RTX 特别适合于具有实时要求和确定时间行为的应用。


系统有两个设备派生版本：

• SIMATIC PCS 7 完整系统，带有 AS、ES 和 OS 功能，包括使用 250 个过程对象（Pos）的许可证

• SIMATIC PCS 7 运行时刻系统，带有 AS 和 OS 功能，包括了 250 个 Pos 的许可证

通过使用 SIMATIC PCS 7 的标准组件，SIMATIC PCS 7 BOX 可以进行扩展而不会有兼容性问题。您可以随时添加硬件或软件组件。紧凑式系统可以随着您的需求增长而增长，保护在技术上的投资。

SIMATIC PCS 7 BOX 配备了两个 PROFIBUS DP 接口用于连接分布式过程装置，两个 RJ45 以太网接口用于简单的集成到工厂网络中。组态可以使用集成在 SIMATIC PCS 7 BOX 上的工程组态软件或者 SIMATIC PCS 7 工程组态系统实现。

您可以使用我们提供的诊断软件 SIMATIC PC DiagMonitro 和软件包 SIMATIC PCS7 Asset Management 把 SIMATIC PCS 7 BOX 用作工厂诊断、维修和维护的维护站。

To the top of the page

优点一览

• 控制系统的所有组件都组合在一台工业 PC 上：自动化系统（AS）、操作员站（OS）以及工程组态系统（ES）

• 包括了使用 250 个过程对象的许可证

• 可以理想的用作过程自动化的入门级系统，或者用于小型应用

• 可用于包装设备

• 使用SIMATIC PCS 7 过程控制系统的标准工程组态工具

• FDA 兼容：可以使用所有 SIMATIC PCS 7 系统的功能

• 可以扩展，不会有兼容性问题，并可以全面集成到 SIMATIC PCS 7 上

• 紧凑式设计实现了组装工作小化

• 单个组件（AS、OS、ES）之间无需接线

• 具有兼容 S88 的 SIMATIC BATCH 和兼容 S95 的 SIMATIC IT 的扩展能力

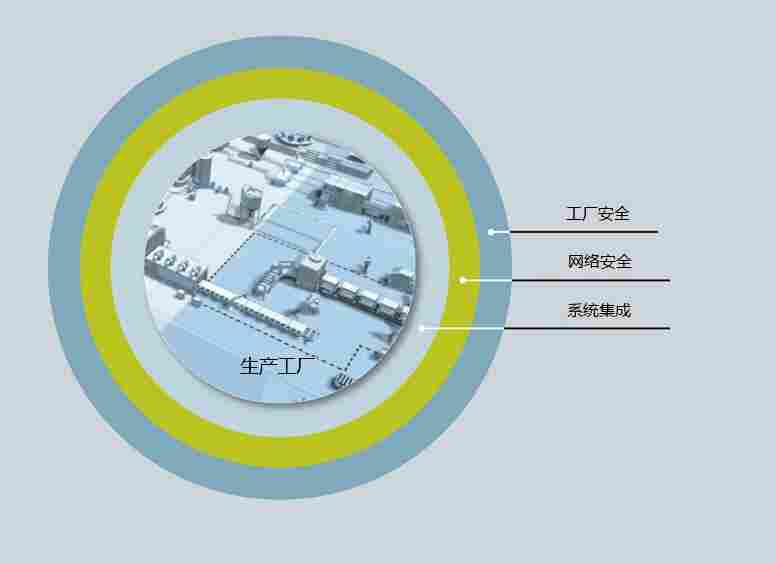

通信设备中实施安全集成：

• 全新 Scalance S V3 和附件 DMZ 端口，进行远程安全访问

• 用户特定防火墙规则和用户名/密码的机制

• 通过 CP 443-1 Advanced、防火墙和 VPN 技术进行身份验证与数据加密，实现自动化安全防护

• 采用 CP 1628、防火墙和 VPN 技术进行身份验证与数据加密，实现 PC 机安全防护

提高信息安全

• 通过 OS Web 客户端实现与 PCS 7 Web 选件的安全通信

• 核心通信组件通过 Achilles L2

> 工业信息安全
