描述
引入 PROTECT SRB301 系列安全继电器。
它们非常适合信号评估，尤其是安全磁性开关的输出。
它们能够和光束/光帘、安全垫或安全开关/互锁等安全应用良好配合。
适合安全磁开关输出信号评估
• 3 安全触点, STOP 0
• 1 信号输出
• 适合连接到有源信号输出（AOPDs)，比如安全光栅/光幕
• 适合连接到无源输出信号处理，比如：紧急停止指令装置，安全位置开关，门锁开关

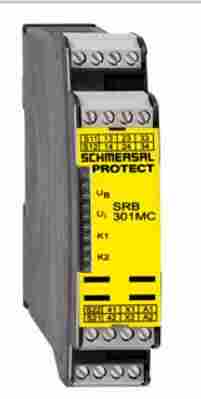

产品名称 SRB 301MC
标准 IEC/EN 60204-1, EN 60947-5-1, EN ISO 13849-1, IEC 61508
符合指令 (Y/N) 有
气压 EN 60068-2-78
安装 卡接在符合标准EN 60715 的DIN导轨上
端子命名 IEC/EN 60947-1
原料
- 外壳的原材料 塑料, 玻璃纤维增强热塑塑料, 通风
- 触点材料 , Ag-Ni, 自清洁, 正向操作
重量 250 g
起动条件 自动 或 起动按钮
起动输入（是/否） 有
反馈电路(Y/N) 有
起动测试(Y/N) 无
自复位功能(Y/N) 有
带下降沿检测复位（Y/N) 无
吸合延迟
- 自动启动延时通 100 ms
- 复位延时通 20 ms
断开延迟
- 掉电断开延时 80 ms
- 紧急停止断开延时 ≤ 20 ms
机械参数
连接说明 螺丝连接
电缆截面
- *小电缆截面 0,25 mm²
- *电缆截面 2.5 mm²
带线 严格的 或 可调
紧固端子力矩 0,6 Nm
可拆端子（是/否） 无
机械寿命 10.000.000 操作次数
电子寿命 根据需要可减少弯曲
抗冲击 30 g / 11 ms
抗振动 到 EN 60068-2-6 10...55 Hz, 振幅 0,35 mm, ± 15 %
周围条件
周围温度
- *低环境温度 −25 °C
- *环境温度 +60 °C
储存运输温度
- *小的存储和传输温度 −40 °C
- *存储运输温度 +85 °C
防护等级
- 保护等级-外壳 IP40
- 保护等级-端子 IP20
- 保护等级-间隙 IP54
空气间隙和爬电距离 到 IEC/EN 60664-1
- 额定冲击耐压 Uimp 4 kV
- 过电压类别 III 到 IEC/EN 60664-1
- 污染等级 2 到 IEC/EN 60664-1
電磁兼容 ($missingShortName$)
EMC等级 符合EMC指示
电气参数
额定直流控制电压
- *小DC测量控制供电电压 20.4 V
- *DC测量控制供电电压 28.8 V
额定交流控制电压，50 Hz
- AC 50 Hz的*小测量供电电压 20.4 V
- AC 50 Hz的*测量供电电压 26.4 V
额定交流控制电压，60 Hz
- AC 60 Hz的*小测量供电电压 20.4 V
- AC 60 Hz的*测量供电电压 26.4 V
接触电阻 max. 100 mΩ
功率消耗 2 W; 4.9 VA
操纵方法 AC/DC
