DKC01.1-040-7-FW伺服控制器工作原理
全金属外壳，较高的抗冲击、震动能力，高电磁兼容性
■ 标准轨道安装
■ 前端提供4个用于诊断/监视功能的LED
■ 硬盘采用4GB CF卡或250GB SATA-HD 2.5"
■ 1GB DDR3-SDRAM
■ 可扩展1 个PCI-104 或1个PC/104 -Plus模块
■ 设备提供的接口包括：
2个以太网接口（10/100/1000Mbit/s）
4个USB2.0接口
2个COM接口
1个DVI-I 接口
独立24V直流电源
DKC01.1-040-7-FW伺服控制器工作原理
伺服驱动器（servo drives）又称为“伺服控制器”、“伺服放大器”，是用来控制伺服电机的一种控制器，其作用类似于变频器作用于普通交流马达，属于伺服系统的一部分，主要应用于高精度的定位系统。一般是通过位置、速度和力矩三种方式对伺服马达进行控制，实现高精度的传动系统定位，目前是传动技术的高端产品。
目前主流的伺服驱动器均采用数字信号处理器（DSP）作为控制核心，可以实现比较复杂的控制算法，实现数字化、网络化和智能化。功率器件普遍采用以智能功率模块（IPM）为核心设计的驱动电路,IPM内部集成了驱动电路,同时具有过电压、过电流、过热、欠压等故障检测保护电路,在主回路中还加入软启动电路,以减小启动过程对驱动器的冲击。功率驱动单元首先通过三相全桥整流电路对输入的三相电或者市电进行整流，得到相应的直流电。经过整流好的三相电或市电，再通过三相正弦PWM电压型逆变器变频来驱动三相永磁式同步交流伺服电机。
控制回路
(1) 联接器CN I/F信号线（50 针）：作为外部控制信号的输进/输出。其留意事项是：
·用24V，d.c.的电源，作为控制信号的供电。
·伺服驱动器与其它设备间的连线应尽量短（3m以内）。
·控制线与电源线应尽量隔开（大于30cm），并且不要将它们捆在一起或放在同一接线槽内。
·对于CN I/F 信号线应采用双绞屏蔽线，并且将屏蔽线与驱动器的信号地（GND）连在一起。
(2) 联接器CN SIG信号线（20 针）：作为伺服电机编码器的连接线。其留意事项是：
·将屏蔽线同CN SIG的GND引脚相连，将电机屏蔽线同驱动器屏蔽线相连接。
·电缆线*长的长度为20m，若太长，驱动器内保证编码器正常工作的输出电压（5V）会有损失，从而使编码器不能正常工作。此时应调节伺服驱动器在前面板上的PG电位器，调节PG可使起始电压在4.75--5.25V之间。
·同电源线（R，S及T）相隔间隔应尽量远（大于30cm），并且避免捆在一起或接在同一接线槽内。
伺服控制器现货型号
博世力士乐伺服驱动 博世力士乐电机 力士乐rexroth伺服系列产品 供应
HNP01.1N-04K2-R0800-A-480-NNNN
NAM04.2-480-0450-NN-230
MKE037B-144-KG0-BENN
5610 214 510 MKE037B-144-KGO-BENN MKE037B-144-KGO-BENN
伺服驱动器
DKC02.3-040-7-FW
DKC02.3-100-7-FW
DKC01.3-040-7-FW
DKC01.3-100-7-FW
DKC03.3-040-7-FW
DKC03.3-100-7-FW
DKC11.3-040-7-FW
DKC11.3-100-7-FW
DKC02.1-040-7-FW
DKC10.3-008-MGP-01VRS
FWA-ECODR3-SMT-01VRS-MS
FWA-ECODR3-SMT-02VRS-MS
FWA-ECODR3-FGP-02VRS-MS
FWA-ECODR3-FGP-03VRS-MS ,
FWA-ECODR3-SGP -03VRS-MS
FWA-ECODRV-ASE-04VRS-MS
TDM1.2-050-300-W1/220 INDRAMAT AC SERVO DRIVE
TDM1.2-050-300-WI-000 INDRAMAT AC SERVO DRIVE
TDM1.2-100-300-W1-220 INDRAMAT AC SERVO DRIVE
TDM1.2-30-300-W1 INDRAMAT AC SERVO DRIVE
TDM1.4-100-300-W1 INDRAMAT AC SERVO DRIVE
TDM3.2-020-300-W0 INDRAMAT AC SERVO DRIVE
TDM3.3-020-300-WO INDRAMAT AC SERVO DRIVE
TDM4.1-020-300-W0 INDRAMAT AC SERVO DRIVE
DDS02.1-A050-DA02-01-FW INDRAMAT AC SERVO DRIVE
DDS02.1-A100-D INDRAMAT AC SERVO DRIVE
DDS02.1-A150-DA02-01-FW INDRAMAT AC SERVO DRIVE
DDS02.1-W100-DS01-02-FW INDRAMAT AMPLIFIER
DDS02.1-W150-DS24-04-FW INDRAMAT AC SERVO DRIVE
DDS02.2-A100-BE45-01-FW INDRAMAT AC SERVO DRIVE
DDS02.2-W200-B INDRAMAT AC SERVO DRIVE
DDS03.1-W030-R INDRAMAT AC SERVO DRIVE
DDS03.1-W050-D INDRAMAT AC SERVO DRIVE

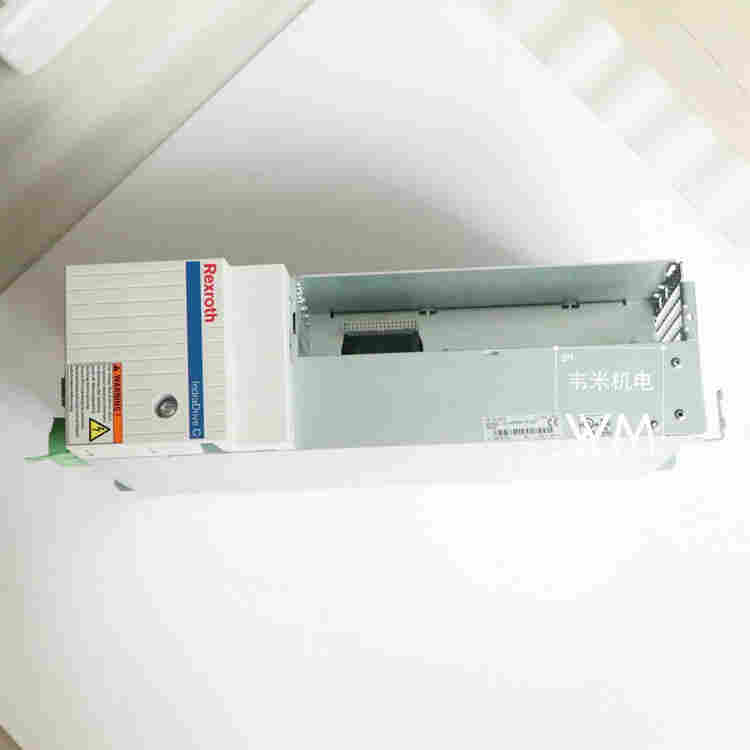

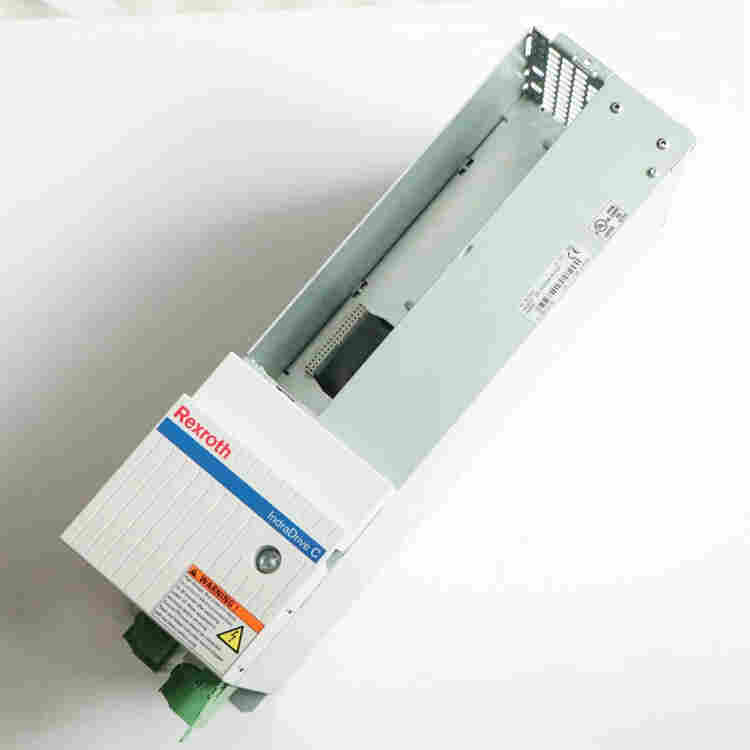

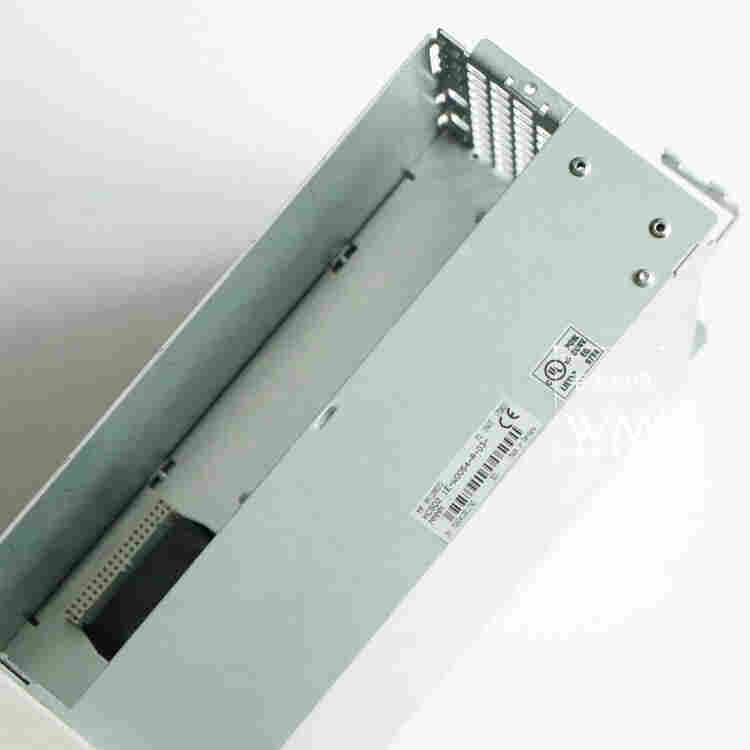

HCS02.1E-W0012-A-03-NNNN
R911298374,HCS02.1E-W0028-A-03-NNNN
R911298373 HCS02.1E-W0054-A-03-NNNN
R911299522,HCS02.1E-W0054-A-03-NNNV
R911308416,HCS03.1E-W0070-A-05-NNNV
R911308421,HCS03.1E-W0150-A-05-NNBV
R911326648,HCS03.1E-W0070-A-05-NPBV
R911326649,HCS03.1E-W0100-A-05-NPBV
HDS02.2-W040N-HS12-01 INDRAMAT AC SERVO DRIVE
HDS03.2-W075N-HS45-0 INDRAMAT AC SERVO DRIVE
HDS03.2-W100N-HS45-01 INDRAMAT AC SERVO DRIVE
HDS3.2-W100N-HS12 INDRAMAT AC SERVO DRIVE
HMS01.1N-W0020-A-07-NNNN、HMS01.1N-W0036-A-07-NNNN
HMS01.1N-W0054-A-07-NNNN、HMS01.1N-W0070-A-07-NNNN
HMS01.1N-W0110-A-07-NNNN、HMS01.1N-W0150-A-07-NNNN
HMD01.1N-W0012-A-07-NNNN、HMD01.1N-W0020-A-07-NNNN、
REXROTH INDRAMAT KDA3.2-050-3-APO-V1 SERVO DRIVE
REXROTH INDRAMAT KDA3.2-050-3-DPO-W1 SERVO DRIVE
