和DFST-50-30-D-Y4-A-G2止动气缸相关资料
产品资料概括
产品特征：
Festo 制动气缸DFST系列
活塞杆伸出后许用的冲击力: 3000 ... 6000 N
位置感测
固定式缓冲
摆动杠杆

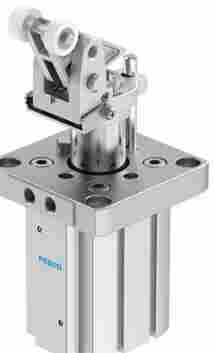

止动气缸
DFST-50-30-D-Y4-A-G2
产品代号: 8090407
特性 值
货运日期 查看
行程 30 mm
活塞直径 50 mm
参考图
缓冲 P: 两端带弹性缓冲环/板
缓冲器, 可调节, 位于前端
装配位置 垂直
工作模式 双作用
设计结构 带摆杆夹紧装置的活塞杆
位置检测 用于接近式传感器
对拨杆位置的检测 用于电感式传感器
防止扭转/导向 导向杆
工作压力 2 ... 10 bar
工作介质 压缩空气符合ISO8573-1:2010 [7:-:-]
耐腐蚀等级 CRC 1 – 低腐蚀影响
环境温度 5 ... 60 °C
缓冲长度 15 mm
冲击力 3,000 N
产品重量 1,900 g
安装类型 带通孔
气动连接 G1/8
材料备注 含有PWIS 物质
符合 RoHS
材料信息，盖 压铸铝
材料信息，密封 NBR
材料信息，壳体 锻造铝合金
材料信息，活塞杆 高合金钢, 耐腐蚀
材料信息，卷 POM
LFR-3/4-D-5M-MAXI-NPT
LFR-3/4-D-5M-MAXI-A-NPT
LFR-3/4-D-7-MAXI-NPT
LFR-1-D-O-MAXI-NPT
LFR-1-D-O-MAXI-A-NPT
LFR-3/4-D-7-MAXI-A-NPT
LFR-1-D-MAXI-NPT
LFR-1-D-MAXI-A-NPT
德国FESTO费斯托止动气缸是应用在一些机械部件上的。气缸引导活塞在其中进行直线往复运动的圆筒形金属机件。工质在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受德国FESTO费斯托止动气缸活塞压缩而提高压力。涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
本产品的应用范围
在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。 例：有一气缸其使用压力为5kgf／cm2，在气缸推出时其推力为132kgf，(气缸效率为85％)问：该选择多大的气缸缸径? 由气缸的推力132kgf和气缸的效率85％，可计算出气缸的理论推力为F＝F′／85％＝155(kgf) 由使用压力5kgf／cm2和气缸的理论推力，查出选择缸径为?63的气缸便可满足使用要求。
