产品编号：RYS368098

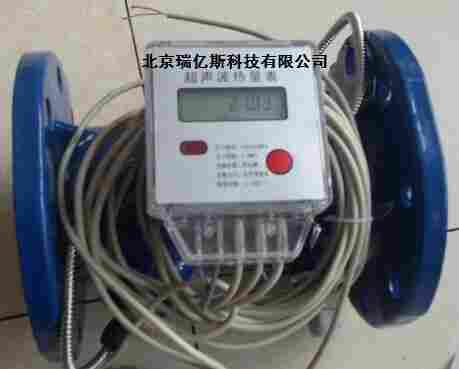

大口径超声波热量表
超声波热量表，为了确保热量表的正确安装和使用，请您在使用前仔细阅读本使用说明书。
1） 热量表概述
超声波热量表为机电一体化智能型热量计量装置，实现对冷、热量的计量。该产品具有外型美观、安装方便、计量准确、运行稳定、压损小、无堵塞无吸附等特点。完全符合CJ128-2007标准及JJG225-2001标准规程。应用于集中供暖、中央空调和冷热联供等热量计量收费的采暖设施中。
2） 超声波热量表的原理组成及特点
1、 原理组成
超声波热量表用于计量以水为媒介的热交换系统释放或吸收的热量，既可以用于采暖供热系统，也可用于空调制冷系统，该产品主要由配对温度传感器、流量传感器和计算部分组成。配对温度传感器测量进水与回水的温度、流量传感器测量经管道的热水的体积，此两项数据被采集后送至积分计算，计算出所使用的冷、热量并显示出来。
2、 设计及功能特点
换能器：作为超声波热量表中的主要信号发生部件，采用进口压电陶瓷片，性能稳定、一致性好，是超声波热量表实现高精度计量必不可少的因素。
温度传感器：采用PT1000高精度铂电阻，并配置精密测量电路，保证高精度的温度测量。
积分计算模块：选用日本进口NEC集成电路，该模块具有多功能、微功耗、存储空间大、速度快等特点，优化软件、硬件设计两方面，保证计算器长寿命低功耗稳定运行，并有很强的抗电磁干扰能力。
自我诊断功能：超声波热量表在稳定运行过程中，若出现信号 通讯不正常、电池电量不足或人为破坏时，系统会将相对应的代码显示出来，在屏幕的右上角会显示“故障”系统并自动将数据保存下来，等待故障排除后恢复。
远传及集中控制功能：具有M-BUS、485接口，可实现数据远传、集中控制
供电：内置环保锂电池，工作寿命6年以上。
外型美观，可四个方向任意悬挂，方便读数，操作简单。
安装方便，具有防尘、防潮、防水、防拆卸及人为破坏等功能。
3） BW-YMS超声波热量表安装使用说明
安装示意图
数据操作显示
系统有两种运行状态：正常运行状态和运行状态，一般情况下运行在正常状态。
系统为单个按键，通过按键操作可显示以下菜单。
4） 正常状态显示内容如下：
热量 00000000 kw.h
冷量 00000000 kw.h
地址 00000000001
累计工作时间 H 00000
进水温度（入口） 000.00 ℃
回水温度（出口） 000.00 ℃
温差 000.00 ℃
流速 00.0000 m3/h
流量 000000.000 m3
2）在流量菜单状态下(如显示界面不是中文，点击按键切换界面，在液晶有上方显示单位M3，则该界面即为流量菜单)长按8秒进入状态。
可显示内容如下：
流速 00000.00 L/h
流量 000000.00 L
热量 0000.0000 kw.h
3）在模式流量菜单状态下长按按键4秒可退出状态或一个小时自动退出。
4）在回水温度菜单状态下长按8秒进入前18个月消费热量和流量菜单。
累积时间h |
进水温度。c |
回水温度。c |
累积流量m3 |
瞬时流量m3/h |
进回水温差。c |
累积热量kwh |
主菜单 |
瞬时流量m3/h |
累积流量(L) |
结算日流量 |
结算日冷量 |
结算日热量 |
结算日期年月日 |
累积热量kwh |
截零程序 |
时间：时分秒 |
时间：年月日 |
长按8秒 |
长按4秒 |
长按4秒 |
长按4 秒 |
长按4秒 |
长按4秒 |
长按4秒 |
长按4秒 |
长按8秒 |
长按8秒 |
长按8秒 |
按键使用说明
使用简单方便，操作主要由单一的按键完成，每轻按一次按键显示内容切换一次，切换到后一项后从新开始，显示停留在后一次切换上。
切换顺序为 ：热量、入口温度、出口温度、温度差、瞬时流速、累计流量、累计热量
在正常工作情况下，按按键5秒钟自动进入状态。进入状态后个显示的为流量，再次轻按按键显示的内容为热量，再次轻按按键退出状态。状态在90分钟后自动退出，进入正常使用状态。
热量表的所有部件（包括流量管段部件、温度传感器和积分计算部件）安装位置应避免暴晒、水淹、冰冻、化学和电磁污染，并方便拆装和抄表。
流量计的安装：
1） 安装前应清洗管道系统，清除支管内的麻丝、沙石等杂物，以免造成流量计故障
2） 流量计可水平或垂直安装，为了便于标显示窗口可根据安装情况调整位置
3） 水流方向应与流量计上的箭头标示相一致
4） 前后管道直径要与流量计口径相符
5） 表前应留5DN，表后应留2DN的支管段（DN为热量表的公称口径）
6） 流量计两端应设置污物过滤器、关闭阀，以便于滤除污物和维修、更换
7） 安装完毕后应在热量表进口连接螺母与、热量表之间、测温球阀与铂电阻之间打铅封
温度传感器的安装
1） 带有红色标签的温度传感器厂家已经安装在流量计的出水口上，用来测量进口水温度
2） 带有蓝色标签的温度传感器应安装在回水管道上，必须安装在的测温球阀或测温三通上
3） 温度传感器导线不得随意增减、变更，如有特殊需要请及时告知生产厂家
日常维护
1） 热量表安装使用后应定期巡回检查运行状况和电池电压是否正常，以防安装过程中导致不可见的损坏
2） 当流量明显减少影响供暖时，应及时进行过滤器的排污处理
3） 运行时间达到6年（2个周期）或虽不到6年但显示屏数据模糊不清，或显示电量不足时，既应由专门技术人员更换电池，以免影响供暖的正常秩序
参数表
公称 直径（mm） | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 | DN350 | DN400 | |
小 流量 （m³/h） | 0.6 | 1 | 1.6 | 2.4 | 4 | 6 | 10 | 16 | 24 | 30 | 36 | |
常用 流量 （m³/h） | 15 | 25 | 40 | 60 | 100 | 150 | 250 | 400 | 600 | 750 | 900 | |
大流量 （m³/h） | 30 | 50 | 80 | 120 | 200 | 300 | 500 | 800 | 1200 | 1500 | 1800 | |
法兰 外径D1 (mm) | 195 | 220 | 230 | 265 | 315 | 355 | 430 | 505 | 585 | 655 | 715 | 16公斤标准法兰 |
仪表 长L (mm) | 200 | 200 | 220 | 250 | 250 | 300 | 350 | 450 | 500 | 500 | 500 |
准确度等级 | 2级/3级 |
压力损失 | 小于0.015Mpa |
公称压力 | 3.0Mpa |
温度传感器 | PT1000铂电阻 直插式 |
温度测量范围 | 1~150℃ |
温差范围 | 3~95K |
温度分辨率 | 0.01℃ |
环境等级 | A类 |
防护等级 | IP68 |
供电类型 | 3.6V锂电池，使用寿命6年以上 |
通讯方式 | 红外、脉冲、RS485、M-BUS |
安装位置 | 供、回水 |
安装方式 | 水平或垂直 |
热（冷）载体 | 水 |
测温配件 | DN20~25配测温球阀，DN32~DN150配测温座 |
免费保修一年，提供终身售后维护服务。
