西门子针对汽车主机厂的系统综合驱动的产品开发，在汽车产品开发流程中做出明智选择，以良方铸精品。
管理全球汽车项目并执行可预期的产品发布
要*推出新汽车项目，汽车制造商必须实现一次送检合格目标，并避免生产期间出现意外问题。 因此，汽车制造商必须以数字化方式验证产品和制造工艺，确保生产率切实可行，并满足所有质量和尺寸指标。
此外，汽车制造商还必须快速扩大生产。这就要求企业尽早识别并解决不同产品和制造系统之间的集成问题。 不仅如此，汽车制造商还必须验证供应链是否与全球项目推出和生产扩大计划保持一致。 如果需要在后期阶段更改人力安排、设备使用和装配流程，则会导致成本明显支。 因此，汽车制造商需要密切监控成本支情况，实现项目利润率目标。
通过改进制造系统的协同开发，可以实现更具可预期的产品发布。 Siemens 提供*的集成制造解决方案，帮助企业管理全球范围内的传动系统制造、白车身和装工艺，确保更大程度地提高生产力。
传动系统制造
我们的集成制造解决方案可满足发动机组、传动装置和驱动组件的复杂加工需求。 在这一阶段，确保实现质量和误差目标至关重要。 我们的解决方案提供 PMI 驱动的加工功能和基于特征的识别功能，可以确保您选择正确的工具和加工流程。 一整套集成的后处理器，加上车间与 NC 编程人员之间的不间断循环反馈，这有助于准确执行 NC 程序。
装
在汽车装工序中，关键在于能够支持制造工艺，进而管理不断增大的产品变动。 一条高效的装配线，能够在尽可能不中断流程的情况下支持多种车型及其变化形态，从而显著提高利润率。 另外，全球汽车项目要求各区域的工厂流程必须尽可能采用共同的更佳实践。 我们的集成制造解决方案可以重用更佳实践，并确保不同工厂流程的一致性。 生产线平衡功能可确保有效利用工厂设备，进而支持多产品和多车型生产。 此外，人体仿真和人体工程学分析工具可用来确保装配流程安全高效。

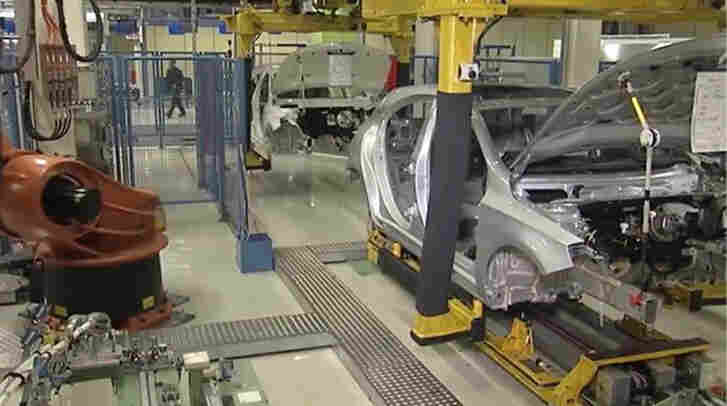

白车身装配
白车身装配流程需要灵活的制造功能。 通过以数字化方式验证和分析机器人操作，各企业可以明显缩短设备安装时间。 将机械编程和仿真集成到产品设计和制造规划流程中，这有助于企业快速高效地解决白车身制造问题。

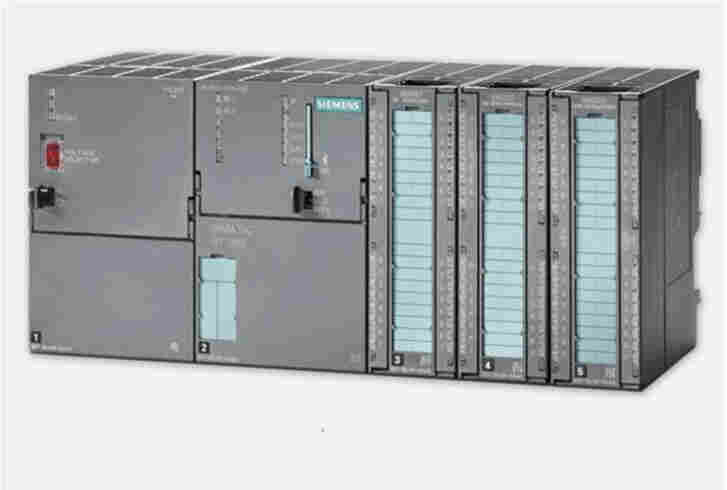

S7-300
-- 适用于中低端性能要求的模块化小型 PLC 系统
-- 各种性能的模块可以非常好地满足和适应自动化控制任务
-- 简单实用的分布式结构和多接口网络能力，应用十分灵活
-- 方便用户操作和无风扇的简易设计
-- 当控制任务增加时，可自由扩展
-- 大量的集*能，功能非常强大
S7-300F
-- 故障安全型自动化系统，可满足工厂日益增加的安全需求
-- 基于 S7-300
-- 可连接配有安全型模块的附加 ET 200S 和 ET 200M 分布式I/O 站
-- 通过采用 PROFIsafe profile 的或 PROFINET 进行安全通信
-- 此外，标准模块还可用于安全系统中
SIPLUS S7-300
-- 在极端严酷环境条件下使用的控制器
-- 扩展温度范围为 -40/-25 °C 至 +60/70 °C
-- 适用于介质暴露场合 ( 有害气体环境 )
-- 可在结露以及机械压力增加的工况条件下使用
-- 采用久经验证的 S7-300 PLC 技术
-- 便于处理、编程、维护和维修
-- 适用于汽车工程、环境工程、采矿、化工、物料处理、食品工业等
-- 可以替换昂贵的定制解决方案定制解决方案
| 技术规格 |
|
| SIMATIC S7-300/S7-300F 的通用技术数据 |
|
| 防护等级 |
IP20，符合 IEC 60 529 |
|
环境温度 -- 水平安装时 -- 垂直安装时 |
0 ~ 60 °C 0 ~ 40 °C |
| 相对湿度 |
10 ~ 95%，无结露，相当于符合 IEC 61131，Part2 中规定的 2 级相对湿 度 (RH) |
| 空气压力 |
1080 ~ 795hPa （相当于海拔 -1000 ~ +2000 m） |
|
绝缘 ? <50V ? <150V ? <250V |
500V DC 测试电压 2500V DC 测试电压 4000V DC 测试电压 |
|
电磁兼容性 ? 脉冲形干扰变量 ? 正弦干扰变量 ? 射频干扰 |
电磁兼容性指令要求； 抗扰性，依据标准 IEC 61000-6-2 测试依据： 静电放电：IEC 61000-4-2 ； 突发脉冲：IEC 61000-4-4 ； 浪涌脉冲： IEC 61000-4-5 测试依据： 高频辐射：IEC 61000-4-3 ； 高频去耦：IEC 61000-4-6 干扰辐射：EN 50081-2 测试依据： 电磁干扰：EN 55016， A 级限值 （测量距离为 10 m） 电流电源电磁干扰， EN 55011： A 级限值，组 1 |
|
机械负载 ? 振动 ? 抗冲击性 |
频率范围 10 Hz ≤ f ≤ 58 Hz -- 连续：振幅 0.0375 mm -- 间歇：振幅 0.75 mm 频率范围 58 Hz ≤ f ≤ 150 Hz -- 连续：恒定加速度 0.5 g -- 间歇：恒定加速度 1 g 测试标准 IEC 60068-2-6 测试参数： 5 Hz≤f≤9 Hz，恒定振幅 3.5 mm； 9 Hz≤f≤150 Hz，恒定加速度 1 g； 振动持续时间：在 X、 Y、 Z 三个方 向上，各 10 次 测试标准 IEC 60068-2-27 测试参数： 半正弦：冲击强度 15 g（峰值），持 续时间 11 ms ； 冲击方向：在 X、Y、Z 正负方向上， 各 3 次 |
| SIPLUS S7-300 通用技术数据 |
|
| 环境温度范围 |
-40/-25 ~ +60/70 °C |
| 保护涂层 |
印刷电路板和电子元件的涂层 |
| 技术数据 |
除环境条件外，也同样适用标准产 品的技术数据。 |
|
环境条件 相对湿度 |
5 ~ *，允许结露 |
| 生物活性物质 |
符合标准 EN 60721-3-3， 3B2 级霉 菌和真菌孢子 （动物群除外） |
| 化学活性物质 |
符合标准 EN 60721-3-3 Class 3C4 （包括盐雾），严重程度 ISA-S71.04 G1 ； G2 ； G3 ； GX |
| 机械活性物质 |
符合标准 60721-3-3，Class 3S4，包 括导电砂 / 尘埃 |
|
气压 （取决于特定的*温度范围） |
1080 ~ 795 hPa (-1000 ~ +2000 m) 参见环境温度范围 795 ~ 658 hPa (+2000 ~ 3500 m) 降额运行 10 K 658 ~ 540 hPa (+3500 ~ +5000 m) 降额运行 20 K |
| 符合在轨道机车上的电子设备使用 标准（EN 50155，温度 T1，1 类） |
√ |
SIMATIC S7-1200
西门子控制器家族产品
西门子控制器系列是一个完整的产品组合，包括从高性能可编程逻辑控制器的书本型迷你控制器 LOGO! 到基于 PC 的控制器，无论多么苛刻的要求，它都能满足要求 — 根据具体应用需求及预算，灵活组合、定制（系列化的控制器家族产品满足你的不同应用及需求）。
SIMATIC S7-1200 小型可编程控制器充分满足中小型自动化的系统需求。在研发过程中充分考虑了系统、控制器、人机界面和软件的无缝整合和高效协调的需求。SIMATIC S7-1200 系列的问世，标志着西门子在原有产品系列基础上拓展了产品版图，代表了未来小型可编程控制器的发展方向，西门子也将一如既往开拓创新，*自动化潮流。

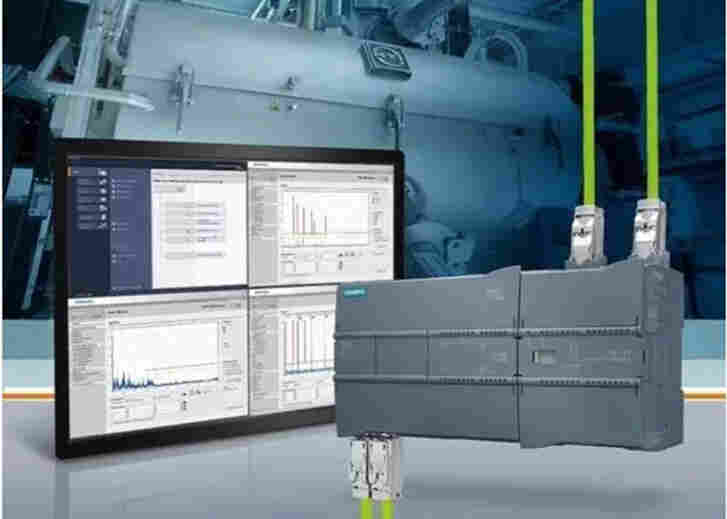

SIMATIC S7-1200
SIMATIC S7-1200 具有集成 PROFINET 接口、强大的集成工艺功能和灵活的可扩展性等特点，为各种工艺任务提供了简单的通信和有效的解决方案，尤其满足多种应用中完全不同的自动化需求。
S7-1200 外形及安装
安装简单方便
所有的 SIMATIC S7-1200 硬件都具有内置安装夹，能够方便地安装在一个标准的 35 mm DIN 导轨上。这些内置的安装夹可以咬合到某个伸出位置，以便在需要进行背板悬挂安装时提供安装孔。SIMATIC S7-1200 硬件可进行竖直安装或水平安装。这些特性为用户安装 PLC 提供了*的灵活性，同时也使得 SIMATIC S7-1200成为众多应用场合的理想选择。
可拆卸的端子
所有的 SIMATIC S7-1200 硬件都配备了可拆卸的端子板。因此只需要进行一次接线即可，从而在项目的启动和调试阶段节省了宝贵的时间。除此之外，它还简化了硬件组件的更换过程。
紧凑的结构
所有的 SIMATIC S7-1200 硬件在设计时都力求紧凑，以节省在控制柜中的安装占用空间。例如，CPU 1215C 的宽度仅有 130 mm，CPU 1214C 的宽度仅有 110 mm，CPU 1212C 和 CPU 1211C 的宽度也仅有 90 mm。通信模块和信号模块的体积也十分小巧，使得这个紧凑的模块化系统大大节省了空间，从而在安装过程中为您提供了*的效率和灵活性。
通信模块
SIMATIC S7-1200 CPU*多可以添加三个通信模块，支持PROFIBUS 主从站通信，RS485和 RS232 通信模块为点对点的串行通信提供连接及 I/O 连接主站。对该通信的组态和编程采用了扩展指令或库功能、USS 驱动协议、Modbus RTU 主站和从站协议，它们都包含在 SIMATICSTEP 7 Basic 工程组态系统中。
简单远程控制应用
新的通信处理器 CP 1242-7 可以通过简单 HUB（集线器）或移动电话网络或 Internet（互联网）同时监视和控制分布式的S7-1200 单元。
集成 PROFINET 接口
集成的 PROFINET 接口用于编程、HMI 通信和 PLC 间的通信。此外它还通过开放的以太网协议支持与第三方设备的通信。该接口带一个具有自动交叉网线（auto-cross-over）功能的RJ45 连接器，提供 10/100 Mbit/s 的数据传输速率，支持以下协议：TCP/IP native、ISO-on-TCP 和 S7 通信。
*的连接数为 23 个连接，其中：
-- 3 个连接用于 HMI 与 CPU 的通信
-- 1 个连接用于编程设备（PG）与 CPU 的通信
-- 8 个连接用于 Open IE（TCP，ISO-on-TCP）的编程通信，使用 T-block指令来实现，可用于 S7-1200 之间的通信，S7-1200 与 S7-300/400的通信
-- 3 个连接用于S7通信的服务器端连接，可以实现与S7-200，S7-300/400的以太网S7通信
-- 8 个连接用于 S7 通信的客户端连接，可以实现与 S7-200，S7-300/400的以太网 S7 通信
集成工艺
高速输入
SIMATIC S7-1200 控制器带有多达6个高速计数器。其中 3 个输入为 100 kHz，3个输入为 30 kHz，用于计数和测量。
高速输出
SIMATIC S7-1200控制器集成了四个100 kHz的高速脉冲输出，用于步进电机或伺服驱动器的速度和位置控制。（使用 PLCopen 运动控制指令）这四个输出都可以输出脉宽调制信号来控制电机速度、阀位置或加热元件的占空比。
SIMATIC S7-1217C 支持 6 路高速计数，其中 4 路*快支持 1MHZ，支持 PWM/PTO *快 1MHZ 输出。
速度和位置控制 PLCopen 运动控制指令
-- PLCopen 是一个国际性的运动控制标准
-- 支持*、相对运动和在线改变速度的运动
-- 支持找原点和爬坡控制
-- 用于步进或伺服电机的简单启动和试运行
-- 提供在线检测
PID 控制
SIMATIC S7-1200 控制器中提供了多达16 个带自动调节功能的 PID 控制回路，用于简单的闭环过程控制。
存储器
为用户指令和数据提供高达150 KB 的共用工作内存。同时还提供了高达 4 MB 的集成装载内存和 10 KB 的掉电保持内存。SIMATIC 存储卡可选，通过不同的设置可用作编程卡、传送卡和固件更新卡三种功能。通过它可以方便地将程序传输至多个CPU。该卡还可以用来存储各种文件或更新控制器系统的固件。（对V3.0及之后的版本不适用）
智能设备
通过简单的组态，S7-1200 控制器通过对 I/O 映射区的读写操作可实现主从架构的分布式 I/O 应用。
CPU可以连接在不同的网络系统中。
可扩展的灵活设计
信号板
一块信号板可以连接至所有的CPU，由此您可以通过向控制器添加数字量或模拟量输入 / 输出通道来量身订制 CPU，而不必改变其体积。SIMATIC S7-1200控制器的模块化设计允许您按照实际的应用需求准确地设计控制器系统。
信号模块
多达 8 个信号模块可连接到扩展能力*的 CPU，以支持更多的数字量和模拟量输入 / 输出信号连接。
