R412019214，AVENTICS紧凑型迷你型滑块
产品资料
紧凑迷你滑块, 系列 MSC-HG-HM - R412019214
材料
外壳 铝材, 阳极氧化处理
活塞杆 不锈钢
正面板 铝材, 阳极氧化处理
密封 聚氨酯
导向台 铝材, 阳极氧化处理
导轨 钢, 淬火的

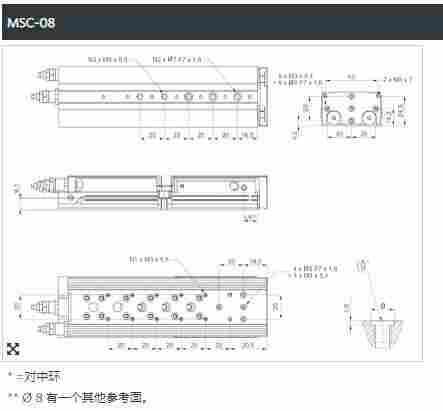

对中环 不锈钢
供货范围包括定心环Ø 8 mm双作用式带磁性活塞缓冲 液压Easy2Combine 可用配有双活塞带一体化“高性能”滚珠导轨导向系统
紧凑迷你滑块, 系列 MSC-HG-HM
滚珠轴承导向装置 带一体化“高性能”滚珠导轨导向系统
双活塞 配有双活塞
实用原则 双作用式
缓冲 液压
磁性销钉 带磁性活塞
活塞直径 8 mm
行程 50 mm
外壳 铝材
密封件材料 聚氨酯
压缩空气连接 M5
技术信息
工作压力范围 See table
*低 / *环境温度 0 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 µm
压缩空气中的含油量 0 ... 1 mg/m³
确定活塞推力的压力 6.3 bar
重复精度 0,02 mm
F = m • a
FG = m • g
a = 1250•V²/H
F = 减速制动力 [N]
FG= 重力[N]
m = 负荷质量 [kg]
a = 延迟 [m/s²]
g = 重力加速度 9,81 [m/s²]
V =速度
H =缓冲器的行程长度 [mm]
R412019209
R412019211
R412019171
R412019215
R412019227
R412019278
R412019212
R412019213
R412019036
R412019037
R412019038
R412019039
R412019040
R412019214
R412019032
R412019041
R412019042
R412019043
R412019168
R412019169
R412019170
