一、 潜水回流泵QJB-W15/12性能和结构
可提升式水平混合液回流泵应该在全浸没条件下连续工作。浆叶由水下电机直接驱动。
每台混合液回流泵应配备 AISI304 不锈钢导向杆和 AISI304 不锈钢提升绳，使之自
由升降及转向。

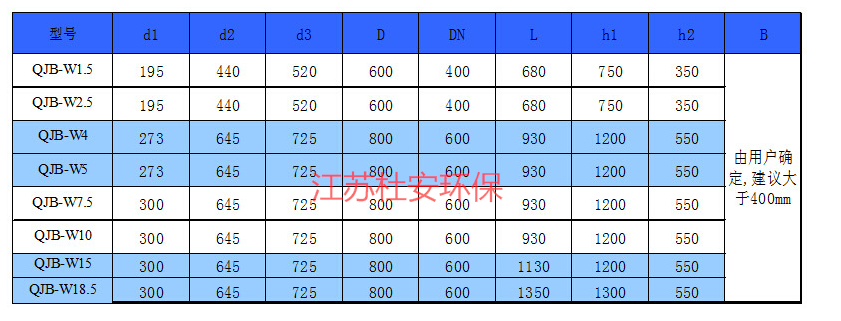

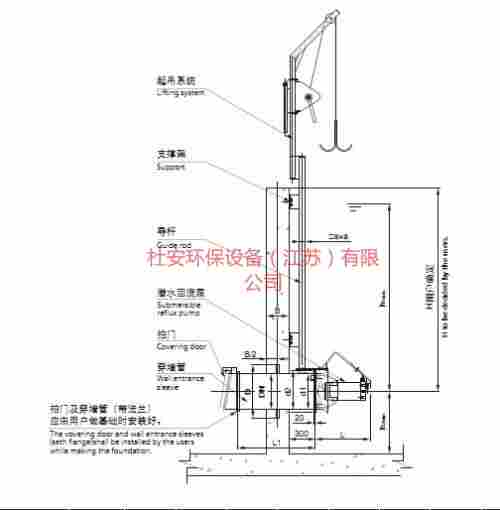

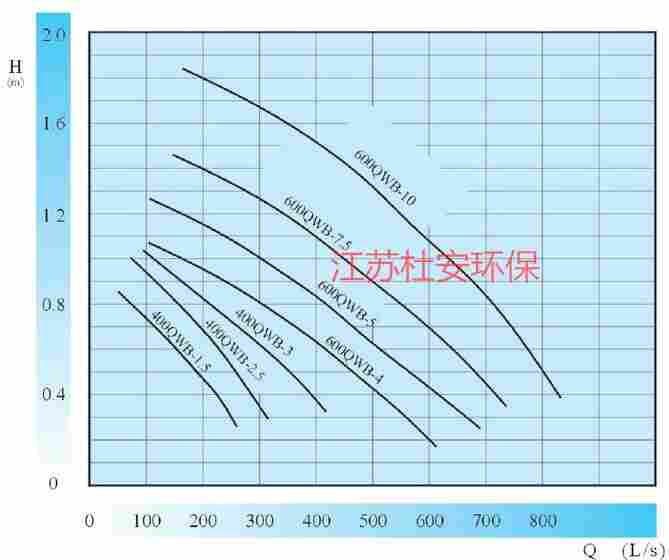

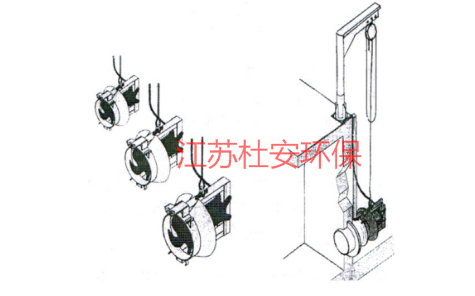

混合液回流泵可上下升降，方便的移动，检查和维修无需人员下到池中。滑行杆支
架作为混合液回流泵整体部件，混合液回流泵的整体重量受力都作用在这个支架上，并且这个支架必须可承受混合液回流泵形成的推力。所配备的不锈钢提升绳应足够满足起吊要求。应保证混合液回流泵及其附件和电缆在 20 米水深无泄漏现象，并具有连续潜水的功能。
每台混合液回流泵应整体设计，封闭式连接，潜水型。所有外露的螺母、螺栓、垫
片均为不锈钢 AISI316。搅拌机主件的密封设计应是金属与金属接触。需要防水密封的临界接触面应是机械加工，并嵌入两组腈或氟化橡胶 O 型圈，它可使两个面上的橡胶 O 型圈及 O 型圈接触的四个侧面压紧。
混合液回流泵外部所有与液体发生接触的铸铁表面都应有一层工厂使用的环氧乙脂涂
层喷涂保护。
1 、叶轮
螺旋桨叶轮应能够处理常规污水。螺旋桨叶轮在结构设计上是水力平衡的无缠绕和
自清洁形式。螺旋桨叶轮应精心地进行加工和表面处理，能高效率传递电机输出功率。
叶轮应有三叶片。所有叶片都是相同的形式，间隔距离均匀的。叶片与轮觳
必须使用不锈钢材料 AISI316。螺旋桨叶轮采用单键栓固定在轴的端部，采用保护帽进行密封，并应使用锁定垫圈系统。螺旋桨叶轮应经动平衡检验合格。
2 、 齿轮箱
混合液回流泵通过高效的行星齿轮箱传动。齿轮箱体与过墙泵壳体应成为一体，应
为流线锥形，表面与轮毂和电机壳平滑过渡，从而保证高度稳定性和良好的水力特性，提高过墙泵整体效率。齿轮箱内应配备高精度、高效率、低负载的单极行星齿轮，齿轮齿应由高耐磨合金钢制成。齿轮箱内充油以润滑和冷却，并减少泄漏的影响。齿轮箱应由国际的变速箱*制造商制造。设计使用寿命不应低于 100000 小时。
3 、 轴
电机轴和螺旋桨轴通过齿轮箱联接。轴由耐磨不锈钢制造，螺旋桨轴和电机轴能承受
所有轴向和径向荷载。螺旋桨轴受机械密封和径向密封完全保护，与介质隔离。
4 、轴承
混合液回流泵电机的轴应在两个球轴承上转动，螺旋桨轴由两个圆锥滚柱轴承支撑。
所有轴承采用*脂润滑的高质量免维护轴承，能承受轴向和径向负载。轴承寿命应在100,000 小时以上。
5、机械密封
采用两个上下双重独立的高质量机械密封系统，可以顺时针或逆时针转动，而不会
带来不良后果。机械密封均采用碳化钨/碳化钨或碳化硅/碳化硅，介质酸碱度范围为
pH=6～10。
机械密封应该是免维护的，润滑与被输送液体相隔开，应能抵抗热冲击，并具有良
好紧急运行的特点。
两机械密封间应有一油室，油室内充有符合卫生标准要求的石蜡油，用石蜡油润滑
和冷却机械密封，并作为输送介质和电机腔间的缓冲，作为进一步的保护措施。
制造厂应保证机械密封的正常使用寿命不低于 25,000 小时。
机械密封应采用通用密封产品，便于业主采购备件，泵制造商专有的密封将不被采
用。
6、电机
电机应为鼠笼潜水电机，3 相、380V、50HZ，防护等级 IP68，绝缘等级 F。 电机能
每小时启动 10 次。能连接泵送温度*为 40°C 的介质，并且定子绕组的平均温升不过80°C。定子应热压嵌入定子室，并与转子保持合适的间隙。
直接起动电流不过 6 倍额定电流。潜水电机和水泵必须由同一厂家生产。
7 、电缆和电缆密封
电机应配有潜水电缆，为包括控制和动力芯线的同一根电缆。电缆应配备单独可靠
的电缆进口。电缆的尺寸应符合 IEC 标准并提供足够的长度以接入接线盒或就地控制柜且不需拼接。电缆接入接线室应使用可重复使用的双道压缩橡胶套密封，不能使用环氧、硅树脂或其它二次密封系统进行密封，应保证电缆的更换，电缆出口为轴向，与电机壳外表面同向贴紧布置，同时用电缆夹和拉紧钢缆将电缆固定，避免受水流冲击晃动，且不会在起吊时钩住。
8 、混合液回流泵保护系统
混合液回流泵应设有一套保护系统，用于缠绕、过载、故障、漏水等发出指示，应
该在电机或主轴出现严重损坏前发出相关信号。
9 、电 机过载保护：
电机的每一绕组均由 PTC 型温度传感器保护，三个传感器应串联连接，这些传感器都
应在摄氏 125℃时动作。所有保护信号均通过 1 个组合的模块分别转换为无源触点送出。
10、电机腔泄露保护和机械密封泄露保护
在定子室中提供一个探测液体泄漏的传感器。在密封泄漏时输出信号，以防水进入
电机腔。
穿墙泵可提升式，QJB-W7.5/12穿墙泵
材料
轴 不锈钢
叶 轮 不锈钢
壳体 不锈钢
紧固件 不锈钢
安装系统 不锈钢
O型圈 丁晴橡胶70
机械密封 碳化钨
机控制柜是我公司根据环保设备制造厂的需要研发，结合了各设备厂家的设备自身的特性。该控制柜具有对设备启动、运行、保护、远控的功能。同时还具有自动化程度高、操作方便、系统的可靠性高等特点。
穿墙泵控制柜使用条件
供电电源：市电、自备电网、柴油发电机组；三相交流380V,（-10%，+15%),50HZ
适用电机：一般鼠笼型异步电机
起动频率：可作频繁起动，建议每小时不过20次
防护等级：IP41或IP20
环境条件: 海拔不过2000米（过2000米应降容使用）、环境温度在-25℃--- +40℃之 间、相对湿度不过95%，无露。振动小于0.5G
常用的环保设备控制柜有潜水搅拌机、曝气机、格栅除污机、刮泥机、旋流除砂机、砂水分离器、压榨机、滗水器、螺旋输送机、破碎机、泥斗等控制柜。
潜水回流泵QJB-W15/12
