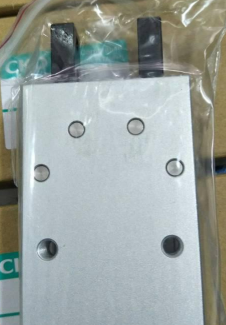

2020年，日本CKD薄型平行卡爪HLC-16CS
描述
缓冲
缓冲的目的在于利用空气的压缩性吸收活塞所带的动能以免活塞在
行程终端撞击缸盖。因此，缓冲并非用于从行程终端附近开始降低
活塞速度。
另外，左表为可通过缓冲吸收的能量。动能过该值时或者想要避
开空气压缩性带来的跳动时，请另行考虑设置缓冲装置。
例）CAC3-A-40-150-Y的产品质量
行程＝0mm时的产品质量………………… 0.83kg
行程＝150mm时的加算质量……………… 0.34×―＝0.51㎏
附件质量（双耳环连接件）………………… 0.37kg
产品质量……………………………………… 0.83＋0.51＋0.37＝1.71㎏
〈型号表示例子〉
CAC3-A-40R-50R-T0H-RB-Y1
机种：夹紧气缸
耳环宽度 ：16.5mm
缸径 ：φ40mm
配管螺纹种类 ：Rc螺纹
缓冲 ：前端带缓冲
行程 ：50mm
速度控制针阀 ：前端带速度控制针阀
开关型号 ：有接点TOH开关，导线长1m
开关数 ：前端带1个
开关安装位置 ：B
附件 ：双耳环连接件（SS400）
气缸内径
16Φ或20Φ
配管尺寸
M5
平型夹爪间距 W型
全开：22~26mm，全关：14~16mm
平型夹爪间距 N型
全开：15.2~17.2mm，全关：7~7.7mm
向内夹持力-HPS系列
16Φ:40N 20Φ:65.5N
向外夹持力-HPS系列
16Φ:30N 20Φ:42N
使用流体
压缩空气
作动方式
复动式
操作压力范围
Y型夹爪：1.0~6.1kgf/cm² 平型夹爪：1.0~7kgf/cm²
给油
无需给油/少许
夹持点范围
F：把持力(N)
μ：夹爪与工作零件间的摩擦系数
M：工作质量（kg）
g：重力加速度（9.8m/S²）
mg：工作零件重量(N)
工作零件部脱落的条件为2XµF>mg
