CS12

CS12产品介绍
CS12由上海持承自动化设备有限公司销售CS12,安裝簡單又快速,定位信號精密處理,含缺料警報,可外接停機,高速動作,強勁推力,無噪音、低耗電、免保養,附回歸中心、信號反向、自/手動、自動歸中等功能

X-Table移動台 ( EB07-TB )
用途:
放料機座、收料機座
規格:
適用於料寬360mm以內
承載重量80kg
抗張力50kg
移位量+/- 18mm
定位精度+/- 0.05mm
外殼材質:一體成型鋁合金
檯面尺寸:依客戶規格訂製
操作器 ( C05-7M-PAD )
功能:EPC(LE201AG)操作設定
特性:
ABS外殼
EMI防磁處理
用途:
配合EPC電眼/控制器遠端操控及遠端設定
控制器 ( C05-7MG )
功能:LPC(LE2000AG)&EPC(LE201AG)
DC SERVO馬達控制器

特性:
安裝簡單又快速
定位信號精密處理
含缺料警報,可外接停機
高速動作,強勁推力
無噪音、低耗電、免保養
附回歸中心、信號反向、自/手動、自動歸中等功能
中間導正台-專利機構系統 ( CG360 )
規格:
輪面寬幅:200mm ~ 3000mm由客戶
標準機種:200,360,800,1200,1400,1800mm
模組化,量產化,大幅降低成本.

特性:
所有機種,可任意角度的懸掛.
結構堅強,軸向(側向)推力80Kg ~ 180Kg,徑向張力80Kg ~ 360Kg.
"無游隙"之機構設計,利於全方位架設
馬達機構內藏,美觀、強化、省空間
安裝、拆卸、保養簡單容易
專業型CPC全套 ( CPC3000u )
<中心線導正控制系統>
用途:
薄膜中心定位

控制器特性:
CPC,EPC左邊,EPC右邊--3組功能
提供寬幅0~500mm的變化,控制器有自動即時追隨調整的功能,確保材料中心線的一致性.
可即時顯示與監控材料寬幅變化的範圍
可顯示導正台目前的所在位置
自動偵測電眼,微調座,導正台,驅動器的連線狀態
輸出短路保護,障礙警告
管理者密碼管制.
電眼(SR17-A)特性:
光學式的檢出與定位,快速精準
適用全透明,半透明,不透明的塑料薄膜
各種薄膜物料的更換不須重新設定
物料透光度0%~90%,電眼自動調適
5種定位精度(0.05,0.10,0.15,0.20,0.90mm)可供選擇
高強的環境穩定度,容許溫度變化0度~
±50度(STD25'C)以上,照度干擾陽光10,000Lux以上(Max.70,000Lux),日光燈 3,500Lux以上,電磁干擾(CE)8,000V.
配備微風吹塵氣孔
組件:
電眼:SR17-A*2
控制器:CS12
驅動器:EA10K系列
電動微調座:EJ3K
EPC控制器 ( CS12E )
用途:搭配SR17-A5

特性:
操作簡易
安裝方便
配合SR17-A5電眼可達到系統免設定,過熱保護之功能
溫度偵測自動啟動散熱風扇
LPC高階控制器 ( CS12LE )
特性:
大型字體 LCD Display顯示材料監控位置,系統狀態,溫度等。
材料線或邊緣異常偏移,自動警示和停機
實行 "Drive by Wire"之獨立高伺服追蹤控制
內建式"連線"異常偵測模式,可控制周邊設備異常檢出/訊號
管理者密碼管制.
EPC控制器 ( CS12M )
用途:搭配SR17-A電眼
特性:
配合SR17-A電眼可達到系統免設定,全自動化之功能
過熱保護:溫度偵測自動啟動散熱風扇
可外接手動/自動.
高階驅動器 ( EA10K系列 )
特性:
強力封閉式磁感應編碼器,有效阻隔外界電磁干擾
獨立的信號處理單元,負責行程資料的收集,記憶,傳送,接收,里程記錄等.
即時性的資料編碼後,再序列(Pknet)傳送到遠距的主機,可確保資料的完整性和安全性
Pknet的傳送結構大幅簡化了硬體的複雜度,有利於現場人員的安裝與操作
機台材料位置的動態資料與控制器OnLine連線,隨時看到機台X軸位置
全程採用低摩擦高精度滾珠螺桿,確保傳動順暢
獨立之行程記憶管理,5000萬公里行程記錄
取得專利的止轉裝置,確保"隨裝即用"之特性,容許公差範圍內,可快速安裝完成並測試
驅動盒 ( EB10K )
特性:
新式薄型機構設計,整體外觀電著處理
可搭配不同簡易構件,做為承載用途,易於安裝
符合機動與機構運動路徑,確保行進間伺服穩定,避免產生干涉
一體成型的鋁合金外殼,尺寸標準化
末端導正台 ( EG02 )
特性:
紮實及輕量化的鋁合金基座設計,美觀又實用
單輪、雙輪的基座配備,可供客戶選用
採用低摩擦高精度滾珠螺桿,搭配伺服馬達,定位與精準度,值得您信賴
電動微調座 ( EJ3K )
特性:
強力封閉式磁感應編碼器,有效阻隔外界電磁干擾
獨立的信號處理單元,負責行程資料的收集,記憶,傳送,接收,里程記錄等.
即時性的資料編碼後,再序列(PK-net)傳送到遠距的主機,可確保資料的完整性和安全性
PK-net的傳送結構大幅簡化了硬體的複雜度,有利於現場人員的安裝與操作
防塵之防護結構延長使用壽命
機身固定,組裝,易維修與架設
輕啟動力,消除慣性力,增加機構穩定性

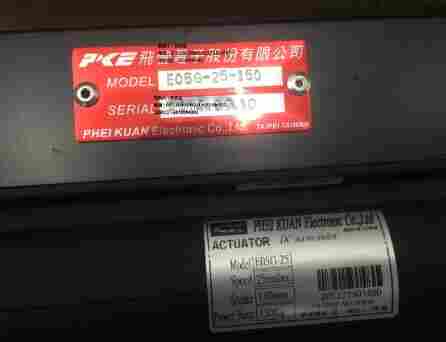

驅動器 ( E系列 )
型號:E05G,E06G,E07G
功能:
機台位移
精密驅動
精密定位

特性:
內部全面採用滾珠螺桿與滾珠軸承
精密度高(0.05mm定位精度)
摩擦係數低
螺桿精度:0.05mm 螺距:4mm
 取得專利的止轉裝置,搭配萬向接頭簡化安裝程序,在容許公差範圍內,可快速安裝完成並測試
油壓箱 ( H30 )
功能:
符合3,000kg以上重型設備之機台位移,精密驅動及精密定位.
特性:
多款搭配,尺寸齊全(選配),水冷式,壓縮機式
高承載
高精度(0.05mm定位精度)
操作器 ( LE2000-PAD )
功能:LPC(LE2000AG)操作設定
特性:
ABS外殼
EMI防磁處理
用途:
配合LPC電眼/控制器遠端操控及遠端設定
LPC全套 ( LE2000AG對線機 )
用途:
印刷線,材料邊緣位置的動態檢測
適用:
塑膜印刷物,銅箔

特性:
自動設定,自動判別燈色
抗強光10,000Lux以上(Max.70,000Lux)
可在陽光下判讀印刷線(0.5~5mm)
允許材料線速00M ~800M/分鐘,不須人工調整.
電眼長期使用免保養。
組件:
電眼:S11-5(反射式電眼)
控制器:C05-7MG
驅動器:E系列
操作器:LE2000-PAD
電氣式油壓比例閥 ( PV16 )
功能:
數位式序列傳送、高功能、高精度
定位精度:0.01mm
推力:1000kg以上
速度:30mm/秒
電控功能完整.
EPC全套 ( LE201AG對邊機 )
用途:
印刷機,吹膜機,塗佈機,貼合機,分條機,製袋機,複捲機,淋膜機
允許材料線速00M ~ 1000M/分鐘,不須人工調整.

組件:
電眼:S15-S(對照式電眼)
控制器:C05-7MG
驅動器:E系列
操作器:C05-7M-PAD
LPC全套-專業型糾偏器,機台材料位置監控功能 ( LE3000糾偏器 )
對線&對邊導正控制系統>
用途:
印刷線,雷射膜壓紋線,材料邊緣位置的動態檢測

取得專利:
台灣1994年10月1日,大陸1994年07月19日,德國1994年02月04日

適用:
塑膜印刷物,雷射膜,銅箔

特性:
自動移位掃瞄物料
自動設定,自動判別燈色,自動修正方向
抗強光10,000Lux以上(Max.70,000Lux)
可在陽光下直接判讀雷射膜壓紋線(0.5~5mmW),不須二次加工印刷補助線
允許材料線速00M ~ 900M/分鐘,不須人工調整.
大型字體 LCD Display顯示材料監控置, 系統狀態,溫度等。
材料加工位置異常,自動警示和停機
可在電眼上遠端操控系統
管理者密碼管制.
新增多項貼心設計:焦距尺,角度尺,水平儀,增加使用性
電眼長期使用免保養。
