防水两级式跑偏开关NST1-12-30
防水两级式跑偏开关生产厂家湖北杭荣电气有限公司
磁电式跑偏开关参数表，磁电式跑偏开关生产厂家
防水两级式跑偏开关NST1-12-30 磁感应跑偏开关 380V采用感应式NS接近跑偏控制器，密封好可以完全浸泡在水中工作，又称防偏开关。用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。
型号含义：
当立辊偏转角度过12°时，一级开关动作，输出(报警信号)。当立辊偏转角度过30°时，二级开关动作，输出(停机信号)。
工作原理
当运行中的胶带发生跑偏现象时，胶带边缘带动立棍旋转并挤压使之倾斜，若立棍倾斜角度大于一级动作角度时，开关发出一组开关信号，如立棍继续倾斜大于二级动作角度时则输出另一组开关信号。两组开关信号可分别用于告警或停机，胶带机复位正常运行后，立棍自动复位。
采用进口的行程开关，触点容量大、动作灵敏，使用寿命长。
密封性好，具有防尘、防震、防腐等优点
防护等级:IP67，可在恶劣的环境中长期工作。
技术指标 环境温度：-30℃ －－ +50℃；相对湿度：不大于85%
一级动作角度为12°（15°）；二级动作角度30°（35°）；极限角度70°
触点数量及容量：2组常开；2组常闭；5A/AC 380V
防护等级：IP67
复位方式：自动复位
可靠性>1000000次
适用场所 煤矿、电厂、化肥厂、水泥厂、化工厂、冶金厂、港阜
开关采用进口的行程开关，触点容量大、动作灵敏，使用寿命长。
密封性好，具有防尘、防震、防腐等优点
防护等级:IP67，可在恶劣的环境中长期工作。
湖北杭荣电气是一家主要生产输送设备全套产品的生产厂家，主营双向拉绳开关，两级跑偏开关，打滑开关，溜槽堵塞开关，纵向撕裂开关、料流检测器、倾斜开关，井筒开关，气缸磁性开关，防爆磁性开关、接近开关，光电开关。
用 途：两级跑偏开关用于检测胶带运输机的跑偏量和扭曲程度。可防止皮带边缘的损伤和因为胶带的跑偏面引起的物料散落，是实现自动报警和停机的一种保护性开关。
特 点：开关内使用NS传感头，可做四年免维护。
技术规范：触点容量：380V3A
触点数量：2组常开2组常闭
动作角度：一级12° 二级30° 极限角75°
环境温度：-40℃—+75℃
使用寿命：开关动作多于15万次
绝缘电压：AC2000V
基本原理
输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。

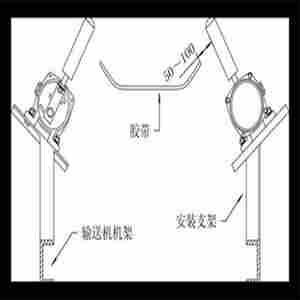

安装和调整
1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。
2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。
3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对）
4.跑偏开关通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。
