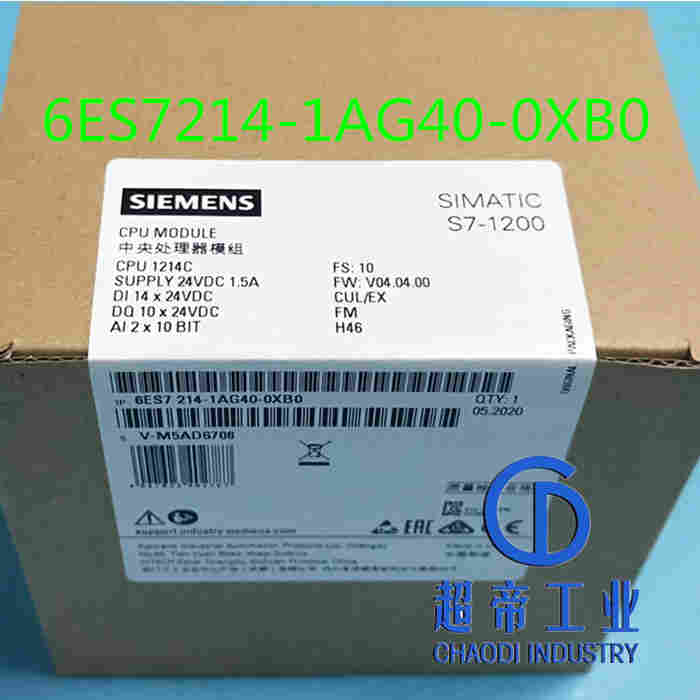

西门子6ES7214-1AG40-0XB0产品介绍
西门子6ES7214-1AG40-0XB0由上海帝工业控制设备有限公司提供西门子
6ES7214-1AG40-0XB0
CPU 1214C, DC/DC/DC, 14DI/10DO/2AI
· 产品信息细节
· 技术数据
· CAx数据
技术数据
|
SIMATIC S7-1200，CPU 1214C， 紧凑型 CPU，DC/DC/DC， 机载 I/O： 14 个 24V DC 数字输入；10 个 24V DC 数字输出； 2 AI 0-10V DC， 电源：直流 20.4-28.8V DC， 程序/数据存储器 100 KB |
|
|
一般信息 |
|
|
产品类型标志 |
CPU 1214C DC/DC/DC |
|
固件版本 |
V4.2 |
|
附带程序包的 |
|
|
工程系统 |
STEP 7 V14 以上 |
|
电源电压 |
|
|
额定值 (DC) |
|
|
DC 24 V |
是 |
|
允许范围，下限 (DC) |
20.4 V |
|
允许范围，上限 (DC) |
28.8 V |
|
反极性保护 |
是 |
|
负载电压 L+ |
|
|
额定值 (DC) |
24 V |
|
允许范围，下限 (DC) |
20.4 V |
|
允许范围，上限 (DC) |
28.8 V |
|
输入电流 |
|
|
耗用电流（额定值） |
500 mA; 仅 CPU |
|
耗用电流，*值 |
1 500 mA; CPU 连同全部扩展模块 |
|
接通电流，*值 |
12 A; 28.8 V 时 |
|
I²t |
0.5 A²·s |
|
输出电流 |
|
|
用于背板总线 (DC 5 V)，*值 |
1 600 mA; * 5 V DC，用于 SM 和 CM |
|
传感器供电 |
|
|
24 V 传感器供电 |
|
|
24 V |
L+ 减去 4 V DC（*小值） |
|
功率损失 |
|
|
功率损失，典型值 |
12 W |
|
存储器 |
|
|
工作存储器 |
|
|
集成 |
100 kbyte |
|
可扩展 |
否 |
|
装载存储器 |
|
|
集成 |
4 Mbyte |
|
插拔式（SIMATIC 存储卡），*值 |
带有 SIMATIC 存储卡 |
|
缓冲 |
|
|
存在 |
是 |
|
免维护 |
是 |
|
不带电池 |
是 |
|
CPU-处理时间 |
|
|
对于位运算，典型值 |
0.08 µs; / 说明 |
|
对于字运算，典型值 |
1.7 µs; / 说明 |
|
对于浮点运算，典型值 |
2.3 µs; / 说明 |
|
CPU-组件 |
|
|
组件数量（计） |
DBs、FCs、FBs、计数器和定时器。可设定地址的模块数量可从1到65535。可不受限制用于整个工作存储器 |
|
OB |
|
|
数量，*值 |
只通过代码工作存储器进行限制 |
|
数据范围及其剩磁 |
|
|
保留的数据范围（包括时间、计数器、标记），*值 |
10 kbyte |
|
标记 |
|
|
数量，*值 |
8 kbyte; 标记范围的大小 |
|
本地数据 |
|
|
每个优先等级，*值 |
16 kbyte; 优先级等级 1（程序周期）：16 KB，优先级等级 2 至 26：6 KB |
|
地址范围 |
|
|
过程映像 |
|
|
输入端，可调整 |
1 kbyte |
|
输出端，可调整 |
1 kbyte |
|
硬件扩展 |
|
|
每个系统的组件数量，*值 |
3 个通讯模块、1 个信号板、8 个信号模块 |
|
时间 |
|
|
时钟 |
|
|
硬件时钟（实时时钟） |
是 |
|
缓冲持续时间 |
480 h; 典型值 |
|
每日偏差，*值 |
25 °C 时 ±60 秒/月 |
|
数字输入 |
|
|
数字输入端数量 |
14; 集成 |
|
可用来实现技术功能的输入端 |
6; HSC（高速运算） |
|
源型输入/漏性输入 |
是 |
|
可同时控制的输入端数量 |
|
|
所有安装位置 |
|
|
— *可达 40 ℃，*值 |
14 |
|
输入电压 |
|
|
额定值 (DC) |
24 V |
|
对于信号“0” |
1 mA 时 DC 5 V |
|
对于信号“1” |
15 V DC，当为 2.5 mA 时 |
|
输入延迟（输入电压为额定值时） |
|
|
对于标准输入端 |
|
|
— 可参数化 |
0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 个组别中选择 |
|
— 从“0”到“1”时，*小值 |
0.2 ms |
|
— 从“0”到“1”时，*值 |
12.8 ms |
|
对于报警输入端 |
|
|
— 可参数化 |
是 |
|
用于技术功能 |
|
|
— 可参数化 |
单个相位： 3 @ 100 KHz & 3 @ 30 kHz，差分： 3 @ 80 kHz & 3 @ 30 kHz |
|
导线长度 |
|
|
屏蔽，*值 |
500 m; 50 m 用于技术功能 |
|
未屏蔽，*值 |
300 m; 用于技术功能：否 |
|
数字输出 |
|
|
数字输出端数量 |
10 |
|
其中的快速输出端 |
4; 100 KHz 脉冲序列输出 |
|
感应式关闭电压的限制 |
L+ (-48 V) |
|
输出端的通断能力 |
|
|
电阻负载时的*值 |
0.5 A |
|
照明负载时的*值 |
5 W |
|
输出电压 |
|
|
对于信号“0”的*值 |
0.1 V; 附带 10 kOhm 负载 |
|
对于信号 “1”，*小值 |
20 V |
|
输出电流 |
|
|
对于信号“1”的额定值 |
0.5 A |
|
针对信号“0”的剩余电流，*值 |
0.1 mA |
|
电阻负载时的输出延迟 |
|
|
从 “0” 到“1”，*值 |
1 µs |
|
从 ”1” 到“0”，*值 |
5 µs |
|
开关频率 |
|
|
电阻负载的脉冲输出端，*值 |
100 kHz |
|
继电器输出端 |
|
|
继电器输出端数量 |
0 |
|
导线长度 |
|
|
屏蔽，*值 |
500 m |
|
未屏蔽，*值 |
150 m |
|
模拟输入 |
|
|
模拟输入端数量 |
2 |
|
输入范围 |
|
|
电压 |
是 |
|
输入范围（额定值），电压 |
|
|
0 至 +10 V |
是 |
|
— 输入电阻（0 至 10 V） |
≥100 千欧姆 |
|
导线长度 |
|
|
屏蔽，*值 |
100 m; 扭线和屏蔽 |
|
模拟输出 |
|
|
模拟输出端数量 |
0 |
|
输入端的模拟值构成 |
|
|
集成和转换时间/每通道分辨率 |
|
|
带有过调制的分辨率（包括符号在内的位数），*值 |
10 bit |
|
可参数化的集成时间 |
是 |
|
转换时间（每个通道） |
625 µs |
|
传感器 |
|
|
可连接传感器 |
|
|
双线传感器 |
是 |
|
1. 接口 |
|
|
接口类型 |
PROFINET |
|
物理组成 |
以太网 |
|
电位隔离 |
是 |
|
传输速率的自动计算 |
是 |
|
自动协商 |
是 |
|
自动交叉 |
是 |
|
物理接口 |
|
|
端口数量 |
1 |
|
集成开关 |
否 |
|
协议 |
|
|
PROFINET IO 控制器 |
是 |
|
PROFINET IO 设备 |
是 |
|
SIMATIC 通讯 |
是 |
|
开放式 IE 通讯 |
是 |
|
网络服务器 |
是 |
|
气液冗余 |
否 |
|
PROFINET IO 控制器 |
|
|
传输速率，*值 |
100 Mbit/s |
|
服务 |
|
|
— PG/OP 通讯 |
是 |
|
— S7 路由 |
是 |
|
— 等时模式 |
否 |
|
— IRT |
否 |
|
— MRP |
否 |
|
— MRPD |
否 |
|
— PROFIenergy |
否 |
|
— 按优先级启动 |
是 |
|
— 带优先启动权限的 IO 设备数量，*值 |
16 |
|
— 可连接的 IO 设备数量，*值 |
16 |
|
— 用于 RT 的可连接 IO 设备数量，*值 |
16 |
|
— 线路上的，*值 |
16 |
|
— 激活/取消 IO 设备 |
是 |
|
— 可同时激活/取消的 IO 设备数量，*值 |
8 |
|
— 更新时间 |
更新时间*小值还取决于为 PROFINET IO 设置的通信组件、IO 设备数目以及所组态的用户数据量。 |
|
PROFINET IO 设备 |
|
|
服务 |
|
|
— PG/OP 通讯 |
是 |
|
— S7 路由 |
是 |
|
— 等时模式 |
否 |
|
— IRT |
否 |
|
— MRP |
否 |
|
— MRPD |
否 |
|
— PROFIenergy |
是 |
|
— 共享设备 |
是 |
|
— 共享设备中的 IO 控制器的*数量 |
2 |
|
协议 |
|
|
PROFINET IO 支持的协议 |
是 |
|
PROFIBUS |
是; 需要 CM 1243-5（主机）或 CM 1242-5（从站） |
|
AS 接口 |
是; 需要 CM 1243-2 |
|
协议（以太网） |
|
|
TCP/IP |
是 |
|
DHCP |
否 |
|
SNMP |
是 |
|
DCP |
是 |
|
LLDP |
是 |
|
开放式 IE 通讯 |
|
|
TCP/IP |
是 |
|
— 数据长度，*值 |
8 kbyte |
|
ISO-on-TCP (RFC1006) |
是 |
|
— 数据长度，*值 |
8 kbyte |
|
UDP |
是 |
|
— 数据长度，*值 |
1 472 byte |
|
网络服务器 |
|
|
提供支持 |
是 |
|
用户定义的网页 |
是 |
|
其他协议 |
|
|
MODBUS |
是 |
|
通讯功能 |
|
|
S7 通讯 |
|
|
提供支持 |
是 |
|
作为服务器 |
是 |
|
作为客户端 |
是 |
|
每个任务的有效数据，*值 |
参见在线帮助（S7 通讯，用户数据大小） |
|
连接数量 |
|
|
全部 |
16; 动态 |
|
调试功能测试 |
|
|
状态/控制 |
|
|
变量状态/控制 |
是 |
|
变量 |
输入/输出端、标记、DB、外围设备输入/输出端、计时器、计数器 |
|
强制 |
|
|
强制 |
是 |
|
诊断缓冲器 |
|
|
存在 |
是 |
|
Trace |
|
|
可组态 Trace 的数量 |
2 |
|
每个 Trace 的*存储容量 |
512 kbyte |
|
报警/诊断/状态信息 |
|
|
诊断显示 LED |
|
|
RUN/STOP LED |
是 |
|
ERROR LED |
是 |
|
MAINT LED |
是 |
|
集*能 |
|
|
计数器数量 |
6 |
|
计数频率（计数器），*值 |
100 kHz |
|
频率测量 |
是 |
|
控制定位 |
是 |
|
用于调节位置的定位轴数量，*值 |
8 |
|
通过正向接口的定位轴数量 |
4; 带集成输出端 |
|
PID 调节器 |
是 |
|
报警输入端的数量 |
4 |
|
脉冲输出端的数量 |
4 |
|
极限频率（脉冲） |
100 kHz |
|
电位隔离 |
|
|
数字输入电位隔离 |
|
|
数字输入电位隔离 |
否 |
|
在通道之间，分组点数 |
1 |
|
数字输出电位隔离 |
|
|
数字输出电位隔离 |
是 |
|
在通道之间 |
否 |
|
在通道之间，分组点数 |
1 |
|
EMV |
|
|
抗静态放电干扰的能力 |
|
|
抗静态放电干扰的能力符合 IEC 61000-4-2 |
是 |
|
— 空气放电时的试验电压 |
8 kV |
|
— 接触放电时的试验电压 |
6 kV |
|
与导线相关的抗干扰能力 |
|
|
电源导线的抗干扰能力符合 IEC 61000-4-4 |
是 |
|
信号导线的抗干扰能力，符合 IEC 61000-4-4 |
是 |
|
针对冲击电压的抗干扰能力（浪涌） |
|
|
电源导线的抗干扰能力符合 IEC 61000-4-5 |
是 |
|
针对通过高频场引起的导线干扰量的抗干扰能力 |
|
|
针对高频射线的抗干扰性，符合 IEC 61000-4-6 |
是 |
|
依据 EN 55 011 标准抑制无线电干扰辐射 |
|
|
极限值等级 A 适用于工业领域中的应用 |
是; 组 1 |
|
极限值等级 B 适用于居民区中的应用 |
是; 通过恰当的措施确保遵守 EN 55011 规定的 B 级极限值 |
|
防护等级和防护类别 |
|
|
防护等级 IP |
IP20 |
|
标准、许可、证书 |
|
|
CE 标记 |
是 |
|
UL 许可 |
是 |
|
cULus |
是 |
|
FM 许可 |
是 |
|
RCM（C-TICK 格式） |
是 |
|
KC 许可 |
是 |
|
船舶建造许可 |
是 |
|
环境要求 |
|
|
露天情况下 |
|
|
*落差 |
0.3 m; 五个，在发货包装内 |
|
运行中的环境温度 |
|
|
*小值 |
-20 °C |
|
*值 |
60 °C; 同时接通的输入端或输出端数量：7 或 5 个（无相邻接头），60 °C 水平或 50 °C 垂直，14 或 10 个，55 °C 水平或 45 °C 垂直 |
|
水平安装，*小值 |
-20 °C |
|
水平安装，*值 |
60 °C |
|
垂直安装，*小值 |
-20 °C |
|
垂直安装，*值 |
50 °C |
|
运输/储存时的环境温度 |
|
|
*小值 |
-40 °C |
|
*值 |
70 °C |
|
气压符合 IEC 60068-2-13 标准要求 |
|
|
操作，*小值 |
795 hPa |
|
操作，*值 |
1 080 hPa |
|
存放/运输，*小值 |
660 hPa |
|
存放/运输，*值 |
1 080 hPa |
|
参考海平面的运行高度 |
|
|
安装高度，*小值 |
-1 000 m |
|
安装高度，*值 |
2 000 m |
|
相对空气湿度 |
|
|
操作，*值 |
95 %; 无凝结 |
|
振动 |
|
|
运行疲劳极限符合 IEC 60068-2-6 |
2 g (m/s²) 面板安装，1 g (m/s²) DIN 凹槽导轨 |
|
操作，测试符合 IEC 60068-2-6 |
是 |
|
冲击测试 |
|
|
测试符合 IEC 60068-2-27 |
是; IEC 68，2-27 部分；半波正弦：冲击强度 15 g（峰值），持续时间 11 ms |
|
有害物质浓度 |
|
|
RH < 60% 时的 SO2，无冷凝 |
二氧化硫： < 0.5 ppm；硫化氢： < 0.1 ppm；RH < 60% 无冷凝液 |
|
组态 |
|
|
编程 |
|
|
编程语言 |
|
|
— KOP |
是 |
|
— FUP |
是 |
|
— SCL |
是 |
|
技术保护 |
|
|
用户程序保护/密码保护 |
是 |
|
复制保护 |
是 |
|
模块保护 |
是 |
|
访问保护 |
|
|
防护级别：写保护 |
是 |
|
防护级别： 读写保护 |
是 |
|
防护级别： 全部保护 |
是 |
|
循环时间监测 |
|
|
可调整 |
是 |
|
尺寸 |
|
|
宽度 |
110 mm |
|
高度 |
100 mm |
|
深度 |
75 mm |
|
重量 |
|
|
重量，约 |
415 g |
|
上一次修改： |
2020/5/9 |
