SUNX圆柱型接近传感器高
类型 NPN型 PNP型
接近时ON GX-108MA GX-112MA GX-118MA GX-130MA GX-108MA-P GX-112MA-P GX-118MA-P GX-130MA-P
离开时ON GX-108MB GX-112MB GX-118MB GX-130MB GX-108MB-P GX-112MB-P GX-118MB-P GX-130MB-P
应差 工作距离(标准检测物时)的15%以下
重复精度 工作距离的5％以下
电源电压 12V～24V DC±10%，脉动P-P10%以下
消耗电流 15mA以下
输出
NPN开路集电极晶体管
·*流入电流：200mA
·外加电压：30V DC以下(输出和0V之间)
·剩余电压：2.0V以下(流入电流200mA)
PNP开路集电极晶体管
·*源电流：200mA
·外加电压：30V DC以下(输出和+V之间)
·剩余电压：2.0V以下(源电流200mA)
*反应频率 2kHz 1.5kHz 1kHz 0.5kHz 2kHz 1.5kHz 1kHz 0.5kHz
动作指示灯 橙色LED指示灯(输出ON时亮起)耐
环境性
保护构造 IP67(IEC)
使用环境温度 -25℃~+70℃，存储时：-30℃~+80℃
使用环境湿度 90%RH以下(使用环境温度为+70℃时)
耐电压 在所有连接的电源端子与外壳之间接入交流电压1000V，持续1分钟
绝缘电阻 所有电源连接端子与外壳之间，500MΩ以上，基于DC500V的高阻表
耐振动 在X、Y和Z各方向上可承受频率为10Hz~50Hz、双振幅1.5mm的振动达2小时
耐冲击 在X、Y和Z各方向上可承受加速度为500m/s2(约50G)的冲击三次
材质 壳体：黄铜镀镍(除GX-108壳体为不锈钢)、前塞：PBT、后塞：PC
电缆 截面积为0.2mm2(除GX-108的截面积为0.1mm2)的3芯橡胶电缆，长度为2m
电缆延长 截面积为0.3mm2以上的电缆全长可延长至100m
净重(注3) 约45g 约95g 约115g 约175g 约45g 约95g 约115g 约175g
(注1) 无时的测量条件为使用环境温度=+23℃。
(注2) *工作距离为传感器可检测标准检测物体的*距离。
稳定检测范围为传感器可稳定检测标准检测物体的检测距离(即使是在使用环境温度变化和/或电源电压波动的情况下)。
(注3) 该重量中包含两个螺母的重量。
放大器内置·圆柱形接近传感器
GX-100 系列
产品应用范围
环视可见，坚不可摧
末端透明盖设计，使得内部橙色
指示灯可将末端照亮，扩大可视
角度，环视可见。
金属外壳，构造坚固，耐久使用，高。
防干扰性能强，可紧贴安装。
保护构造IP67

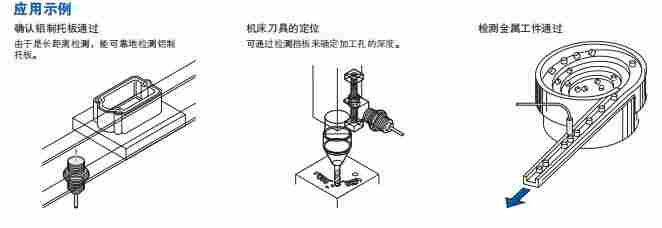

确认铝制托板通过
由于是长距离检测，能可靠地检测铝制
托板。
机床刀具的定位
可通过检测挡板来确定加工孔的深度。
检测金属工件通过
