A10VSO18DR/31R-PPA12N00斜盘结构变量柱塞泵由上海韦米机电设备有限公司*提供

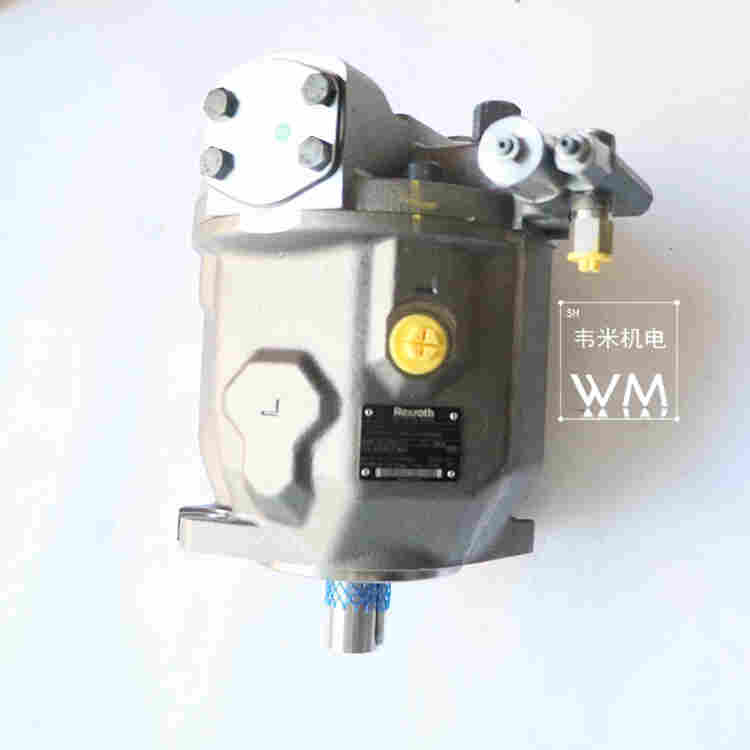

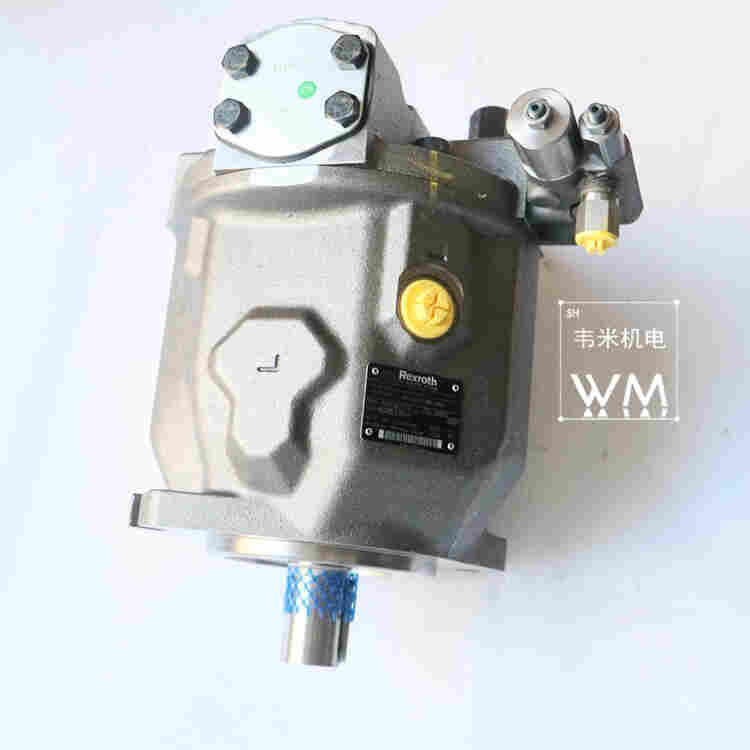

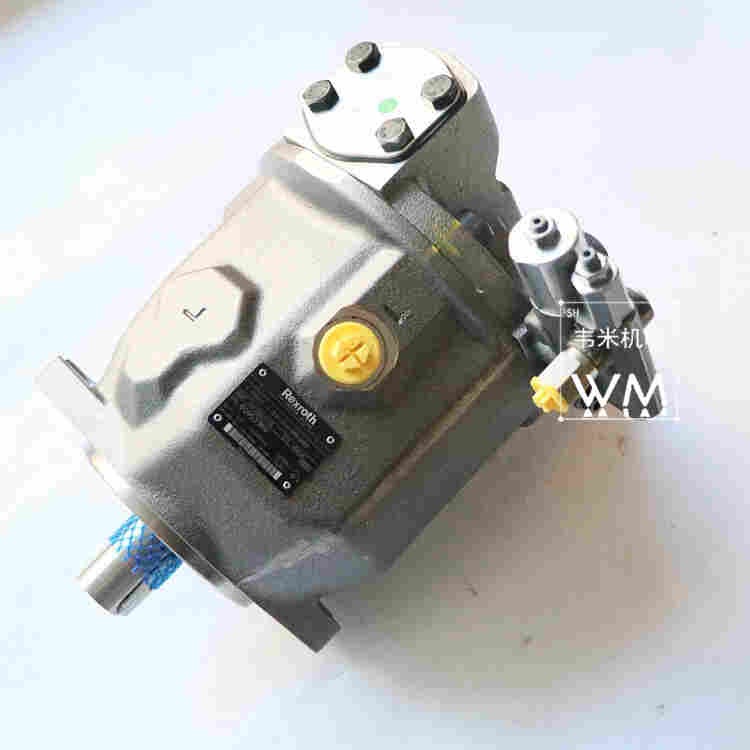

A10VSO18DR/31R-PPA12N00斜盘结构变量柱塞泵
A10VSO 28…140系列柱塞变量泵
型斜盘结构轴向柱塞变量泵：
用于开式回路；
A10VSO轴向柱塞变量泵：
是用于液压开式回路的斜盘结构轴向柱塞变量泵。
A10VSO柱塞变量泵流量正比于驱动转速和排量，并能通过调节斜盘倾角实现无极变量。
A10VSO类型的变量柱塞泵适用于ISO标准的安装法兰，法兰连接符合SAE米制螺纹。
安装方式法兰：28/45/71/100规格常用作ISO2孔安装A，ISO4孔安装法兰140规格型安装用做B四个孔；
A10VSO柱塞变量泵的工作油口连接12型用于系列31，规格28/45/71/100/140，通轴驱动常用到N00不带通轴驱动，泵有通轴驱动可带轴向泵，齿轮泵，径向柱塞泵；
系列：31，
公称压力/峰值压力：280/350bar；
重量：15/21/33/45/60kg；
*流量：84/117156/200/252 L/min；
*转速：3000/2600/2200/2000/1800min；
A10VSO型斜盘结构轴向柱塞变量泵：此泵有两个壳体的泄油孔，优良的吸入性能；泵的连续压力允许可达280bar；
A10VSO斜盘结构轴向柱塞变量泵：
泵常用到的工作液体油液无标识是矿物油，当代码是E时用作HFA,HFB,HFC三种流体液压油，高速型用做H；
轴向柱塞元件A10VS-变量泵，斜盘结构，工业驱动用，额峰压力280/350bar；
所运用的运行方式O，泵开式回路；
规格排量vg28/45/71/100/140；
A10VSO柱塞变量泵：泵的控制机构配备了10种装置：
规格排量：
A10VSO28/A10VSO45/A10VSO28/A10VSO71/A10VSO 100/A10VSO140；
DG/DR/DRG/DFR/DFR1/DFLR/FHD/FE1/DFE1/ED；系列用作31；
旋转方向顺时针R，逆时针L；
常用密封材料元件：带FKM轴封的NBR丁橡胶P，FKM氟橡胶V；
三种轴端形式：带键直轴DIN6885的P，花键轴SAE的S，花键轴SAE带较高通轴驱动转规的R；
泵在使用过程中，控制的响应时间比较短；
泵的配置如果采用通轴驱动，可以用于多回路系统；
斜盘结构轴向柱塞变量泵德国原装进口，功能好，效率高；泵拥有低噪音的功能，使用期限的寿命比较长，泵的驱动轴能承受轴向和径向负载；
泵带有高的功率/重量比，配备了广范围的多种控制形式。

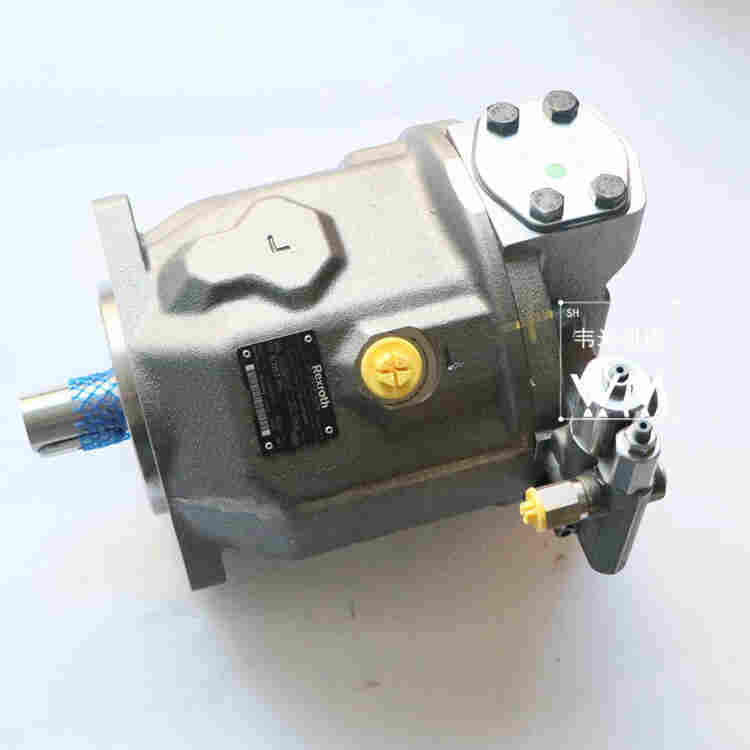

A10VSO18DR/31R-PPA12N00斜盘结构变量柱塞泵
A10VSO型号选型参考详解：
举例型号：A10VSO18DFR1/31R-PPA12N00
A10VS→斜盘式变量泵，此系列工业驱动用，公称压力 28MPa，*压力35MPa；
O →运行方式，此系列用于开式回路系统；
18 →排量规格此型号为18m3（另有10、28、45、71、100、140等常见规格排量）
DFR1 →控制机构，（DG表示两位控制直接驱动；DR(G)表；示压力控制远程控制；DFR（1）压力/流量控制 ；带有1指在X油路无小孔；DFLR压力/流量/功率控制；FHD流量 控制，和先导压力有关带压力控制；FE1**流量电控；DFE1**压力/流量电控；ED电液压力控制）；
31 →产品系列
R →转动方向（R顺时针，L逆时针）
P →密封（P指带FKM轴封的NBR(丁晴橡胶，符合DIN ISO 1629),V指FKM(佛橡胶，符合DIN ISO 1629)）
P →轴端（P指带键直轴 DIN 6885,S指花键轴SAE,R指花键轴SAE(较高的通轴驱动转矩)）；
A →安装法兰孔（A指ISO 2孔，B指ISO 4孔）；
12 →工作油口连接，{压力油口B 吸油口S}在相反方向 ，SAE油口米制固定螺钉；
N00 →通轴，（N00无通轴驱动；有通轴驱动带轴向泵、齿轮泵回径向柱塞泵KB2、K51、KB3、K01等等）
柱塞泵机械原理
概述
柱塞泵柱塞往复运动行程L是不变的，由凸轮的升程决定。柱塞每循环的供油量大小取决于供油行程,供油行程不受凸轮轴控制是可变的。供油开始时刻不随供油行程的变化而变化。转动柱塞可改变供油终了时刻，从而改变供油量。柱塞泵工作时，在喷油泵凸轮轴上的凸轮与柱塞弹簧的作用下，迫使柱塞作上、下往复运动，从而完成泵油任务，泵油过程可分为以下两个阶段。
进油过程
当凸轮的凸起部分转过去后，在弹簧力的作用下，柱塞向下运动，柱塞上部空间（称为泵油室）产生真空度，当柱塞上端面把柱塞套上的进油孔打开后，充满在油泵上体油道内的柴油经油孔进入泵油室，柱塞运动到下止点，进油结束
回油过程
柱塞向上供油，当上行到柱塞上的斜槽（停供边）与套筒上的回油孔相通时，泵油室低压油路便与柱塞头部的中孔和径向孔及斜槽沟通，油压骤然下降，出油阀在弹簧力的作用下迅速关闭，停止供油。此后柱塞还要上行，当凸轮的凸起部分转过去后，在弹簧的作用下，柱塞又下行。此时便开始了下一个循环。柱塞泵以一个柱塞为原理介绍，一个柱塞泵上有两个单向阀，并且方向相反，柱塞向一个方向运动时缸内出现负压，这时一个单向阀打开液体被吸入缸内，柱塞向另一个方向运动时，将液体压缩后另一个单向阀被打开，被吸入缸内的液体被排出。这种工作方式连续运动后就形成了连续供油 。
柱塞泵型号
德国力士乐柱塞泵A10VSO 10排量：
A10VSO10DR/52R-PPA14N00
A10VSO 18排量：
A10VSO18DR/31R-PPA12N00
A10VSO18DR/31R-PPA12K01
A10VSO18DFR1/31R-PPA12N00
A10VSO18DFR1/31R-PPA12N00
A10VSO18DFR1/31R-PPA12K01
A10VSO18DFR/31R-PPA12N00
A10VSO18DFLR/31R-PPA12N00
A10VSO18DG/31R-PPA12N00
A10VSO18DRG/31R-PPA12N00
A10VSO18DFE1/31R-PPA12N00
A10VSO18FHD/31R-PPA12N00
A10VSO18ED/31R-PPA12N00
德国力士乐柱塞泵A10VSO 28排量：
A10VSO28DR/31R-PPA12N00
A10VSO28DR/31R-PPA12K01
A10VSO28DFR1/31R-PPA12N00
A10VSO28DFR1/31R-PPA12N00
A10VSO28DFR1/31R-PPA12K01
A10VSO28DFR/31R-PPA12N00
A10VSO28DFLR/31R-PPA12N00
A10VSO28DG/31R-PPA12N00
A10VSO28DRG/31R-PPA12N00
A10VSO28DFE1/31R-PPA12N00
A10VSO28FHD/31R-PPA12N00
A10VSO28ED/31R-PPA12N00
德国力士乐柱塞泵A10VSO 45排量：
A10VSO45DR/31R-PPA12N00
A10VSO45DR/31R-PPA12K01
A10VSO45DFR1/31R-PPA12N00
A10VSO45DFR1/31R-PPA12N00
A10VSO45DFR1/31R-PPA12K02
A10VSO45DFR/31R-PPA12N00
A10VSO45DFR/31R-PPA12K01
A10VSO45DFR/31R-PPA12K26
A10VSO45DFLR/31R-PPA12N00
A10VSO45DG/31R-PPA12N00
A10VSO45DRG/31R-PPA12N00
A10VSO45DFE1/31R-PPA12N00
A10VSO45FHD/31R-PPA12N00
A10VSO45ED/31R-PPA12N00
德国力士乐柱塞泵A10VSO 71排量：
A10VSO71DR/31R-PPA12N00
A10VSO71DR/31R-PPA12K01
A10VSO71DFR1/31R-PPA12N00
A10VSO71DFR1/31R-PPA12N00
A10VSO71DFR1/31R-PPA12K02
A10VSO71DFR/31R-PPA12N00
A10VSO71DFR/31R-PPA12K27
A10VSO71DFLR/31R-PPA12N00
A10VSO71DG/31R-PPA12N00
A10VSO71DRG/31R-PPA12N00
A10VSO71DFE1/31R-PPA12N00
A10VSO71FHD/31R-PPA12N00
A10VSO71ED/31R-PPA12N00
德国力士乐柱塞泵A10VSO 100排量：
A10VSO100DR/31R-PPA12N00
A10VSO100DR/31R-PPA12K01
A10VSO100DFR1/31R-PPA12N00
A10VSO100DFR1/31R-PPA12N00
A10VSO100DFR1/31R-PPA12K01
A10VSO100DFR/31R-PPA12N00
A10VSO100DFLR/31R-PPA12N00
A10VSO100DG/31R-PPA12N00
A10VSO100DRG/31R-PPA12N00
A10VSO100DFE1/31R-PPA12N00
A10VSO100DFE1/31R-PPA12K02
A10VSO100FHD/31R-PPA12N00
德国力士乐柱塞泵A10VSO 140排量：
A10VSO140DR/31R-PPB12N00
A10VSO140DR/31R-PPB12K01
A10VSO140DFR1/31R-PPB12N00
A10VSO140DFR1/31R-PPB12N00
A10VSO140DFR1/31R-PPB12K01
A10VSO140DFR/31R-PPB12N00
A10VSO140DFLR/31R-PPB12N00
A10VSO140DG/31R-PPB12N00
A10VSO140DRG/31R-PPB12N00
A10VSO140DFE1/31R-PPB12N00
A10VSO140DFE1/31R-PPB12N002
A10VSO140FHD/31R-PPB12N00
A10VSO140ED/31R-PPB12N00
