使用DSX2-5000测试网线外部串扰

*近，许多用户询问如何测试网线的外部串扰？下面介绍下使用DSX2-5000测试网线外部串扰的一些心得。这里以DSX2-5000+*链路适配器+通道适配器+AXTALK端接器+AxTalk Analyzer PC软件为例。

网线的外部串扰测试需要测试的参数是PS ANEXT和PS AACR-F。

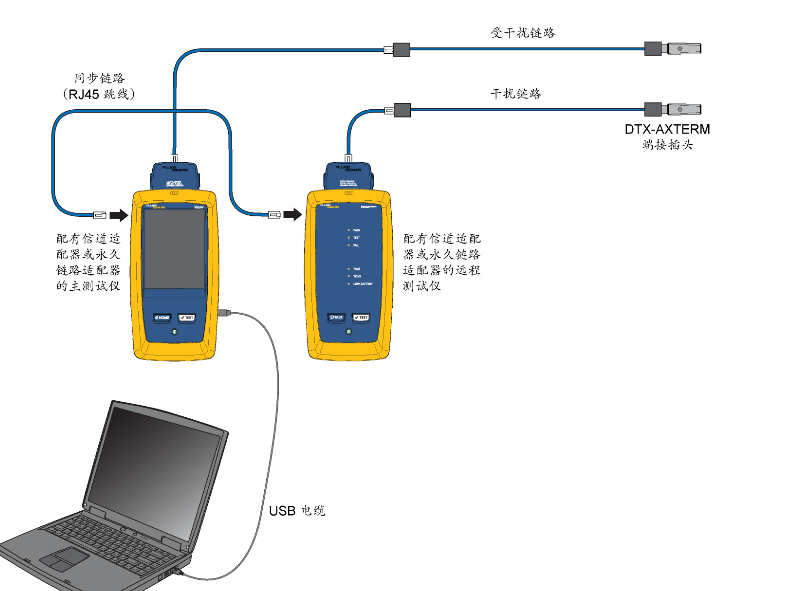

PS ANEXT 干扰链路测试

PS ANEXT 干扰链路测试用于测量近端另一条测试电缆中的线对接收到的近端发射器发送的信号量。AxTalk 能在 1 ～ 500 MHz 频率范围内测量两个布线链路之间全部 16 种线对组合的外部近端串扰。

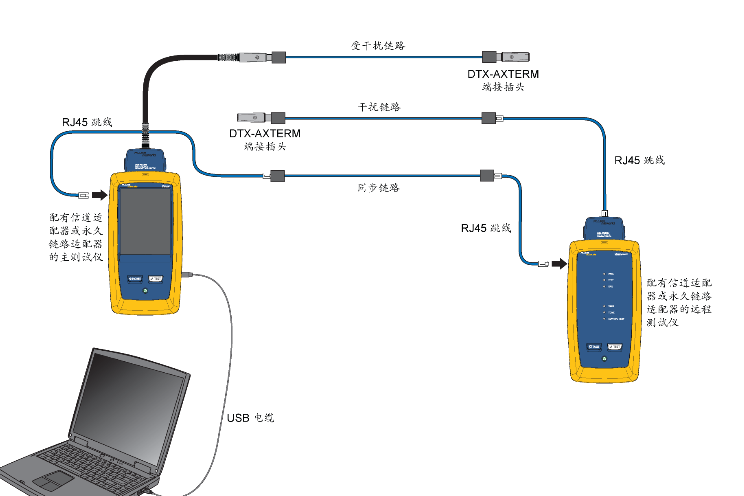

PS AACR-F 干扰链路测试

PS AACR-F 干扰链路测试用于测量远端另一条测试电缆中的线对接收到的近端发射器发送的信号量。AxTalk 能在 1 ～ 500 MHz 频率范围内测量两个布线链路之间全部 16 种线对组合的衰减性远端外部串扰。

如实在找不到一根网线用于同步链路，可以在近端使用通道适配器测试，如下图示。

在电脑上需要安装AxTalk分析软件。
