 一、真空断路器产品概述：

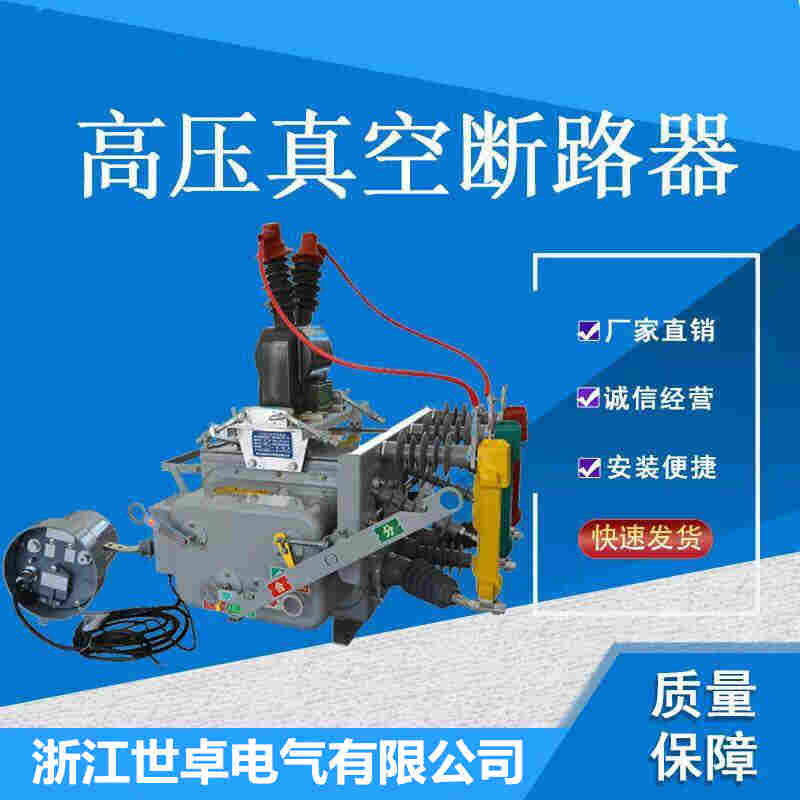

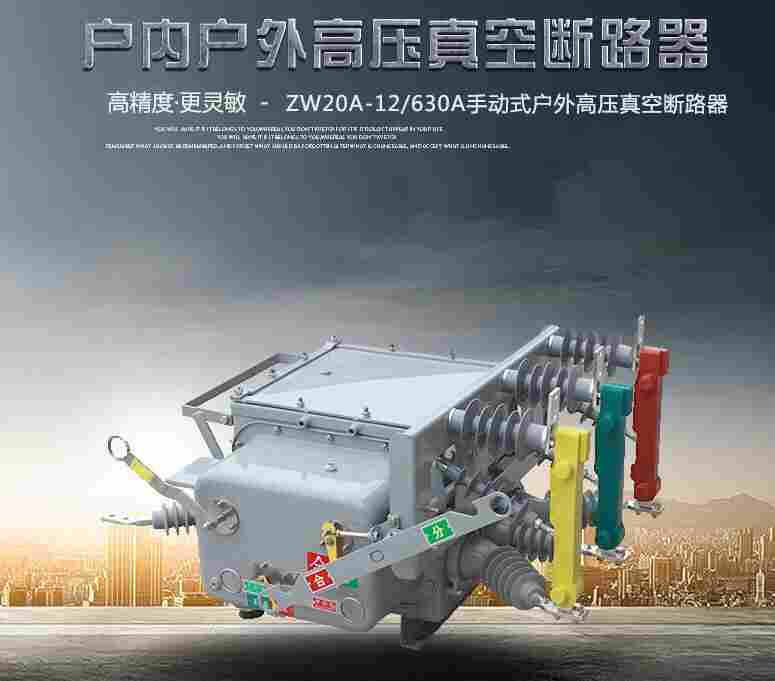

    ZW20-12户外高压开关设备，20开关又称ZW20看门狗，柱上分界开关，它具有良好的密封性能，能有效的完成电

路工作，且防腐蚀防环境影响较小，是一种真正做到免维护户外高压开关产品，世卓电气，有*的售后团队，系统化

的售后服务，“世卓品质，值得信赖！”

1、断路器装有真空灭弧室、开断性能稳定可靠具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻和使用寿命

长等特点。本断路器是三相工箱式。

2、断路器箱内充以SF6气体，采用承受的箱式密封结构，密封性能好，有防潮，防凝露性能；适用于高温潮湿的地

区使用。使之不受外界影响，是一种免维护产品，

3、断路器内装有三相ct，输出三相电流供智能控制器进行信息分析。

4、断路器的合、分闸可手动或电动操作亦可摇控。

5、操作机构是部装式的，互换性能强，且不影响原有机械特性和主体箱的密封性能，各部件可以先行完成组装、调
试、检验等工序。

6、操作机构新颖、简单、动作可靠，体积小，寿命可达10000次。

7、断路器的安装方式可用悬架吊装在横杆上，亦可装在构架上。

               二、真空断路器安装方法：


1.开箱后应检查分界断路器绝缘套管有无损坏，产品铭牌、合格证是否与订货单相符，装箱清单是否与实物相符。

2. 分界断路器投入运行前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构所具有的
合分闸方式进行试操作，以检查各项指标是否正确。

安装前的准备工作：

3.金具加工

依据选定的安装方式加工安装金具，安装金具详细加工尺寸附件图。

4.准备安装附件

以下是单台设备所需的附件数量：

1）高压避雷器6个（电源侧和负荷侧各3个）；

2）10kV绝缘子（规格和数量依据安装方式和电杆的大小而定）；

3）抱箍（规格和数量依据安装方式和电杆的大小而定）；

4）开关出线连接夹6个（具体尺寸依据现场线路的线径而定）；

5）接地导线。

5.待装设备检查

外观检查内容：

1）紧固和密封是否完好？

2）出线套管和壳体有无损伤？

3）控制插座及插针是否完好？

4）操作手柄及分合指针是否在正常位置？

5）核对产品的额定电压、额定电流与实际情况是否相符，并用机构所具有的合、分闸方式进行试操作，以检查各项
指标是否正确。


           三、主要技术参数序号项目、单位技术要求


l、额定电压kv 12

2、额定频率hz 50

3、额定电流a 630

4、额定短路开断电流ka 20

5、额定关合电流峰值ka 50

6、额定动稳定电流蜂值ka 50

7、4s热稳定电流ka 20

8、额定操作顺序分—0.3s一合分一180s-合分

9、额定储能电机电压v ac220

lo、高/储能电机电压v ac242/187

11、额定合闸操作电压v ac220

l2、高/合闸操作电压v ac264/143

13、额定分闸操作电压v ac220

l4、高/分闸操作电压v ac264/143

15、合闸不同期ms≤2

l6、分闸不同期ms≤2

17、sf6气体额定压力(表压) mpa 0.01

l8、额定短路电流开断次数次30

19、机械寿命次10000

20、电寿命次10000

             四、设备正常使用条件：



l、环境温度：-45℃-+40℃：

2、海拔高度：不过1000m；

3、风速不大于35m/s：

4、相对温度：日平均不大于95％，月平均不大于90％：

5、地震裂度不过8度：

6、无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。


            五、真空断路器设备安全可靠性

   弹簧操动机构进行了小型化及性能优化设计,动作可靠性比国内传统的弹簧机构有显著提高主回路的轴与套之间

的接触采用了内收外张式表链结构，主回路的接触电阻小，温升低。是额定电压12KV, 50HZ三相交流的户外配电设

备主要用于配电网开断、关合电力系统中的负荷电流、过载电流及短路电流采用环氧树脂和硅橡胶整体浇注为减少开

关体积A、C两相采用拐角套管保证良好的外绝缘本产品与控制器配套，能满足电自动化系统要求并能可靠而有效地

完成传统的重合器功能。ZH20户外真空断路器、ZH20-12户外高压真空断路器采用成熟的箱式密封结构，内部充以

SF6气体具有良好的密封性能,使之不受外界环境影响，是一种免维护产品。其弹簧操动机构采用直动链条主传动和

多级脱扣系统，动作可靠性高，是柱上断路器的佳品 安全防护、性能稳定 、安全可靠、负荷保护+过载保护+短路

保护+断路保护  高压真空断路器 厂家直销 诚信经营 安装便捷 快速发货 免维护智能保护 进出线绝缘套管

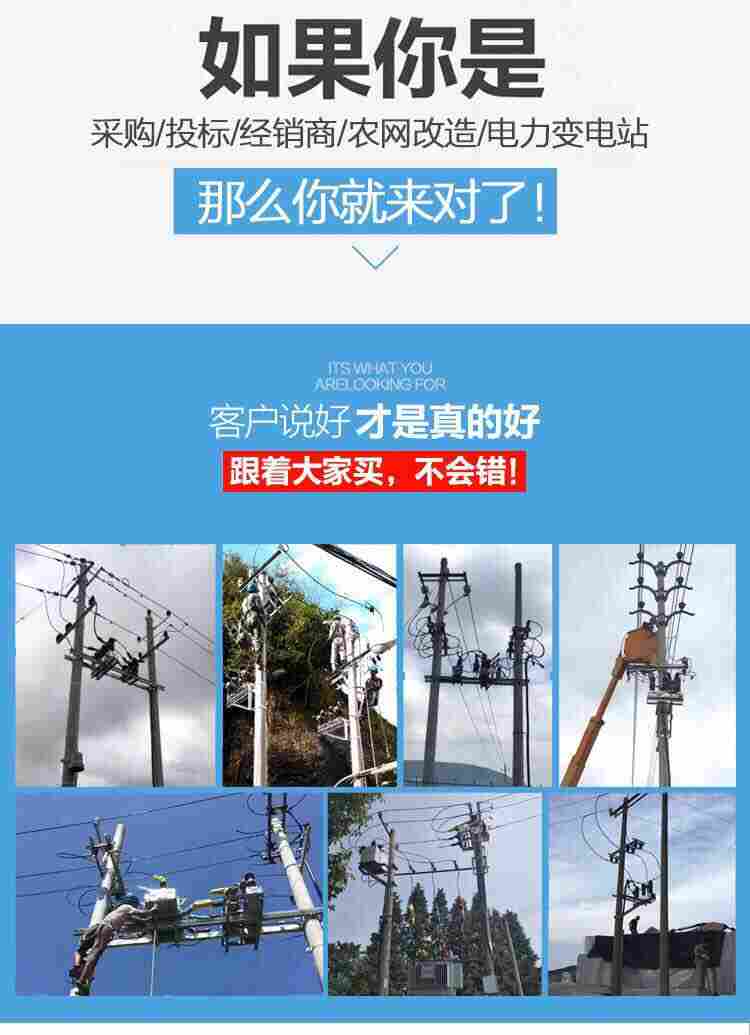

          如果你是采购/投标/经销商/农网改造/电力变电站
