传感器产品简介：

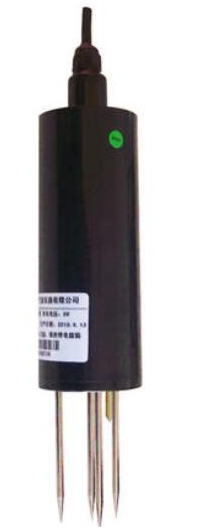

TDR-30土壤温湿度传感器(变送器)是一款高精度、高灵敏度的土壤水份、温度测量仪器。本传感器采用电磁脉冲原理测量土壤的表观介电常数，从而得到土壤真实水分含量，具有快速准确、稳定可靠、不受土壤中化肥和金属离子的影响等特点。本仪器可广泛应用于农业、林业、地质、建筑等行业。
传感器技术参数：
测量范围：土湿0～* 土温-20~50℃
土湿分辨率：0.1%
温度分辨率：0.1℃
土湿准确度：±3%
温度准确度：±0.5℃
供电方式：□ DC 5V
□ DC 12V
□ DC 24V
□ 其他
输出形式：□ 电流：4～20mA
□ 电压：0～2.5V
□ 电压：0～5V
□ RS485
□ 其他
负载电阻: 电压型：RL≥1K
电流型：RL≤250Ω
工作温度：-50℃～80℃
相对湿度：0～*
产品重量：探头 220 g，带变送器 570 g
产品功耗：约420 mW
传感器计算方法：
土湿:
电压型（0～5V输出）：
R=V/ 5 × *
（R为土壤湿度值，V为输出电压值（V））
电流型（4～20mA输出）：
R=（ I-4 ）/ 16 × *
（R为土壤湿度值，I为输出电流值（mA））
土温：
电压型（0～5V输出）：
T =V/ 5 ×70-20
（T为测量温度值（℃），V为输出电压值（V），此式对应测量范围-20～50℃）
电流型（4～20mA）
T=（I-4）/ 16 × 70 -20
（T为测量温度值（℃），I为输出电流（mA），此式对应测量范围-20～50℃）
传感器接线方法：
（1）若配备本公司生产的采集器，直接使用传感
器线将传感器与采集器上的相应接口相连
即可。
（2）若单独购买变送器，变送器配套线线序分别
为：
|
线颜色 |
输出信号 |
||
|
电压型 |
电流型 |
通讯型 |
|
|
红色 |
电源正 |
电源正 |
电源正 |
|
黑（绿）色 |
电源地 |
电源地 |
电源地 |
|
黄色 |
土温信号 |
土温信号 |
A+/TX |
|
蓝色 |
土湿信号 |
土湿信号 |
B-/RX |
（3）变送器电压、电流两种输出接线方式：
（电压输出方式接线）
（电流输出方式接线）
传感器结构尺寸：
MODBUS-RTU通讯协议：
一、 串口格式
数据位 8位
停止位 1或2位
校验位 无
波特率 9600 两次通信间隔至少1000ms以上
二、通讯格式
【1】写入设备地址
发送： 00 10 Adress CRC （5个字节）
返回： 00 10 CRC （4个字节）
说明： 1.读写地址命令的地址位必须是00。
2. Adress为1个字节，范围为0-255.
例如：发送00 10 01 BD C0
返回00 10 00 7C
【2】读取设备地址
发送： 00 20 CRC （4个字节）
返回： 00 20 Adress CRC （5个字节）
说明： Adress为1个字节，范围为0-255
例如： 发送 00 20 00 68
返回 00 20 01 A9 C0
【3】读取实时数据
发送：Adress 03 00 00 00 02 XX XX
说明：如下图所示：
|
代码 |
功能定义 |
备注 |
|
Adress |
站号（地址） |
|
|
03 |
功能码 |
|
|
00 00 |
起始地址 |
|
|
00 02 |
读取点数 |
|
|
XX XX |
CRC校验码，前低后高 |
返回：Adress 03 04 XX XX XX XX YY YY
说明：
|
代码 |
功能定义 |
备注 |
|
Adress |
站号（地址） |
|
|
03 |
功能码 |
|
|
04 |
读单元字节 |
|
|
XX XX |
土温数据（前高后低） |
十六进制 |
|
XX XX |
土湿数据（前高后低） |
十六进制 |
|
YY YY |
CRC校验码 |
计算CRC码的步骤：
1、预置16位寄存器为十六进制FFFF（即全为1）。称此寄存器为CRC寄存器；
2、把*个8位数据与16位CRC寄存器的低位相异或，把结果放于CRC寄存器；
|
编号 |
供电 方式 |
输出 信号 |
说明 |
|
TDR-30- |
土壤温湿度传感器（变送器） |
||
|
5V- |
5V供电 |
||
|
12V- |
12V供电 |
||
|
24V- |
24V供电 |
||
|
V |
0-5V |
||
|
V2 |
0-2.5V |
||
|
A1 |
4-20mA |
||
|
W2 |
RS485 |
||
|
例如： TDR-30-12V-A1:土壤温湿度传感器（变送器）12V供电，4-20mA电流信号输出 |
|||
3、把寄存器的内容右移一位（朝低位），用0填补*位，检查*低位；
4、如果*低位为0：重复第3步（再次移位）
如果*低位为1：CRC寄存器与多项式A001(1010 0000 0000 0001)进行异或；
5、重复步骤3和4，直到右移8次，这样整个8位数据全部进行了处理；
6、重复步骤2到步骤5，进行下一步8位数据的处理；
7、*得到的CRC寄存器即为CRC码；
8、将CRC结果放入信息帧时，将高低位交换，低位在前。
使用说明：
将传感器按接线方法中的说明接线，然后将传感器探头针脚插入欲测量湿度的土壤中，打开电源和采集仪开关，即可获取测量点土壤温湿度。
注意事项：
1、请检查包装是否完好，并核对产品型号是否与选型一致；
2、切勿带电接线，接线完毕检查无误后方可通电；
3、使用时不要随意改动产品出厂时已焊接好的元
器件或导线；
4、传感器属于精密器件，用户在使用时请不要自
行拆卸、用尖锐物品或腐蚀性液体接触传感器
表面，以免损坏产品；
5、请保存好证书和合格证，维修时随同产品一同返回。
故障排除:
1、模拟输出时，显示仪表示值为0或不在量程以内。可能因接线问题导致采集器无法正确获取信息。请检查接线是否正确、牢固；
2、若不是上述原因，请与厂家联系。
