西门子6ES7151-8FB01-0AB0产品介绍
西门子6ES7151-8FB01-0AB0由上海帝工业控制设备有限公司提供西门子

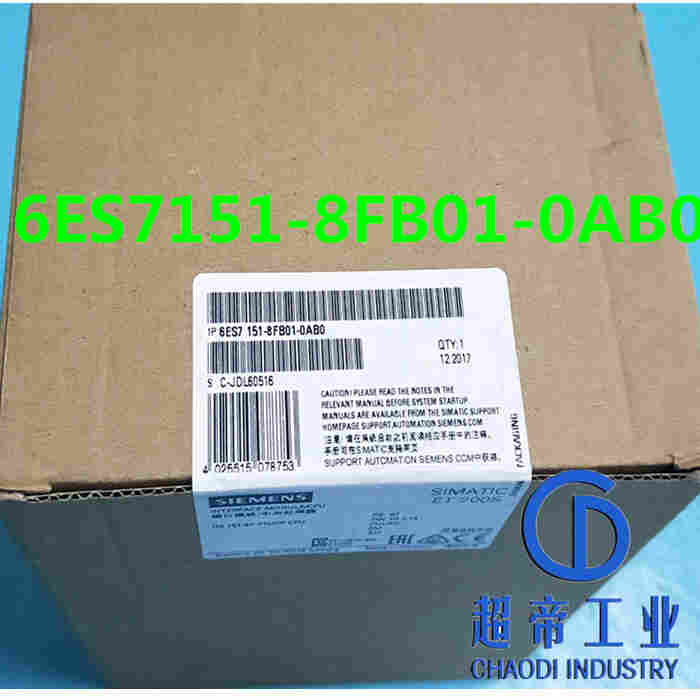

6ES7151-8FB01-0AB0

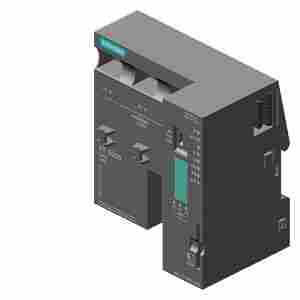

ET200S, IM151-8F PN/DP CPU, 256KB
· 产品信息细节
· 技术数据
· CAx数据
技术数据
| SIMATIC DP，IM151-8F PN/DP CPU 针对 ET200S， 256 KB 主存储器， 内部的 PROFINET 接口 （带三个 RJ45 端口） 作为输入输出控制器/输入设备 不带电池，需要有 MMC |
一般信息 | |
硬件功能状态 | 01 |
固件版本 | V3.2 |
附带程序包的 | |
工程系统 | 自 STEP 7 V5.5 起，Distributed Safety V5.4 SP4 |
电源电压 | |
额定值 (DC) | 24 V |
允许范围，下限 (DC) | 20.4 V |
允许范围，上限 (DC) | 28.8 V |
反极性保护 | 是; 防止损毁 |
电源导线的外部保险装置（） | *小值 2 A |
电源和电压断路跨接 | |
停电/断电跨接时间 | 5 ms |
输入电流 | |
接通电流，*值 | 1.8 A; 典型值 |
I²t | 0.13 A²·s |
来自电源电压 1L+，*值 | 352 mA; 426 mA 附带 DP 主站模块 |
输出电流 | |
用于背板总线 (DC 5 V)，*值 | 700 mA |
功率损失 | |
功率损失，典型值 | 5.5 W |
存储器 | |
工作存储器 | |
集成 | 256 kbyte; 用于程序和数据 |
可扩展 | 否 |
用于剩余数据模块的剩磁存储器大小 | 64 kbyte |
装载存储器 | |
插拔式 (MMC) | 是 |
插拔式 (MMC)，*值 | 8 Mbyte |
MMC 上的数据管理（在上一次编程后），*小值 | 10 y |
缓冲 | |
存在 | 是; 通过 SIMATIC 微型存储卡担保（免维护） |
CPU-处理时间 | |
对于位运算，典型值 | 0.06 µs |
对于字运算，典型值 | 0.12 µs |
对于定点运算，典型值 | 0.16 µs |
对于浮点运算，典型值 | 0.59 µs |
CPU-组件 | |
组件数量（计） | 1 024; （DB、FC、FB）；可以通过安装的 MMC 减少可装载块的*数量。 |
DB | |
数量，*值 | 1 024; 数字条：1 至 16000 |
容量，*值 | 64 kbyte |
FB | |
数量，*值 | 1 024; 数字条：0 至 7999 |
容量，*值 | 64 kbyte |
FC | |
数量，*值 | 1 024; 数字条：0 至 7999 |
容量，*值 | 64 kbyte |
OB | |
说明 | 参见操作列表 S7-300 |
容量，*值 | 64 kbyte |
可用循环 OB 数量 | 1; OB 1 |
时间报警 OB 数量 | 1; OB 10 |
延迟报警 OB 数量 | 2; OB 20, 21 |
唤醒警告 OB 数量 | 4; OB 32、33、34、35 |
过程报警 OB 数量 | 1; OB 40 |
DPV1 报警 OB 的数量 | 3; OB 55、56、57 |
等时模式 Ob 数量 | 1; OB 61; 仅适用于 PROFINET |
启动 OB 数量 | 1; OB 100 |
异步错误 OB 数量 | 6; OB 80、82、83、85、86、87（OB83 只用于中央外接设备和 PROFINET IO） |
同步错误 OB 数量 | 2; OB 121、122 |
嵌套深度 | |
每个优先等级 | 16 |
错误 OB 中的附加等级 | 4 |
计数器、定时器及其剩磁 | |
S7 计数器 | |
数量 | 256 |
剩磁 | |
— 可调整 | 是 |
— 下限 | 0 |
— 上限 | 255 |
— 已预设 | Z 0 至 Z 7 |
计数范围 | |
— 可调整 | 是 |
— 下限 | 0 |
— 上限 | 999 |
IEC 计数器 | |
存在 | 是 |
类型 | SFB |
数量 | 不限制（只通过 RAM 进行限制） |
S7 时间 | |
数量 | 256 |
剩磁 | |
— 可调整 | 是 |
— 下限 | 0 |
— 上限 | 255 |
— 已预设 | 无剩余 |
时间范围 | |
— 下限 | 10 ms |
— 上限 | 9 990 s |
IEC 计时器 | |
存在 | 是 |
类型 | SFB |
数量 | 不限制（只通过 RAM 进行限制） |
数据范围及其剩磁 | |
