西门子6ES7151-3BA23-0AB0产品介绍
西门子6ES7151-3BA23-0AB0由上海帝工业控制设备有限公司提供西门子

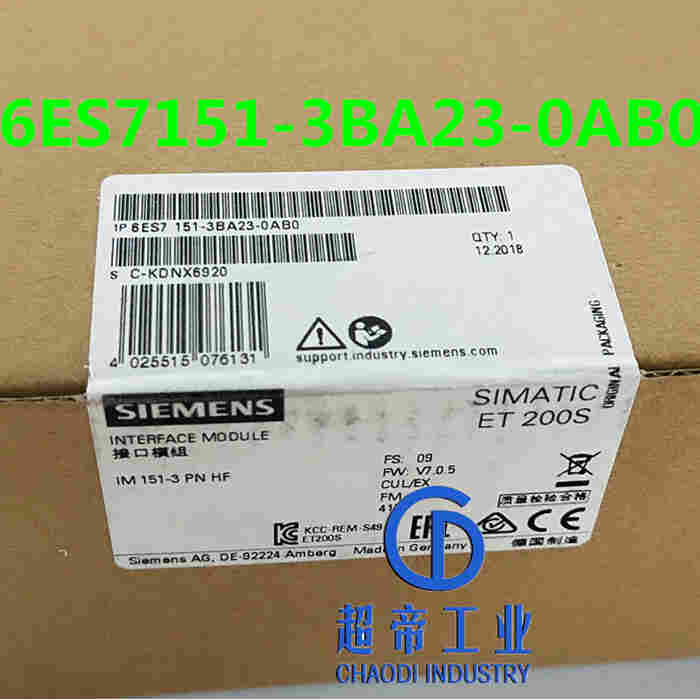

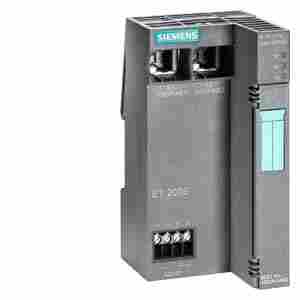

6ES7151-3BA23-0AB0
ET200S, IM151-3 PN HF INTERFACEMODULE
· 产品信息细节
· 技术数据
· CAx数据
技术数据
| SIMATIC DP，接口模块 IM 151-3 PN HF，用于 ET 200S 传输率 100MBit/s *多 63 个外围模块 至 2m 宽度以下可连接； 2个总线接口通过 RJ45 包括终端模块 |
一般信息 | |
产品类型标志 | IM 151-3 PN HF |
配置控制 | |
通过数据组 | 是 |
电源电压 | |
电源和电压断路跨接 | |
停电/断电跨接时间 | 20 ms |
输入电流 | |
来自电源电压 1L+，*值 | 200 mA |
功率损失 | |
功率损失，典型值 | 3.3 W |
地址范围 | |
地址容量 | |
输入端 | 256 byte |
输出端 | 256 byte |
接口 | |
PROFINET 接口数量 | 1 |
传输速率，*值 | 100 Mbit/s |
PROFINET IO 支持的协议 | |
自动交叉 | 是 |
传输速率的自动计算 | 是 |
RJ45 端口数量 | 2 |
协议 | |
PROFINET IO 支持的协议 | 是 |
协议（以太网） | |
SNMP | 是 |
LLDP | 是 |
ping | 是 |
ARP | 是 |
PROFINET IO 设备 | |
服务 | |
— IRT | 是 |
— PROFIenergy | 是 |
— 按优先级启动 | 是 |
— 共享设备 | 是 |
— 共享设备中的 IO 控制器的*数量 | 2 |
冗余模式 | |
气液冗余 | |
— MRP | 是 |
报警/诊断/状态信息 | |
报警 | 是 |
诊断功能 | 是 |
诊断显示 LED | |
总线故障 BF（红色） | 是 |
累积故障 SF（红色） | 是 |
24 V 电源电压监测 ON（绿色） | 是 |
网络连接 LINK（绿色） | 是 |
电位隔离 | |
在背板总线和电子元件之间 | 否 |
在电源电压和电子元件之间 | 否 |
在以太网和电子元件之间 | 是 |
绝缘 | |
绝缘测试，使用 | 500 V |
标准、许可、证书 | |
CE 标记 | 是 |
UL 许可 | 是 |
环境要求 | |
运行中的环境温度 | |
*小值 | 0 °C |
*值 | 60 °C |
尺寸 | |
宽度 | 60 mm |
高度 | 119.5 mm |
深度 | 75 mm; 带异型汇流排 |
重量 | |
重量，约 | 150 g |
上一次修改： | 2020/5/9 |
