西门子6ES7153-2BA10-0XB0产品介绍
西门子6ES7153-2BA10-0XB0由上海帝工业控制设备有限公司提供西门子

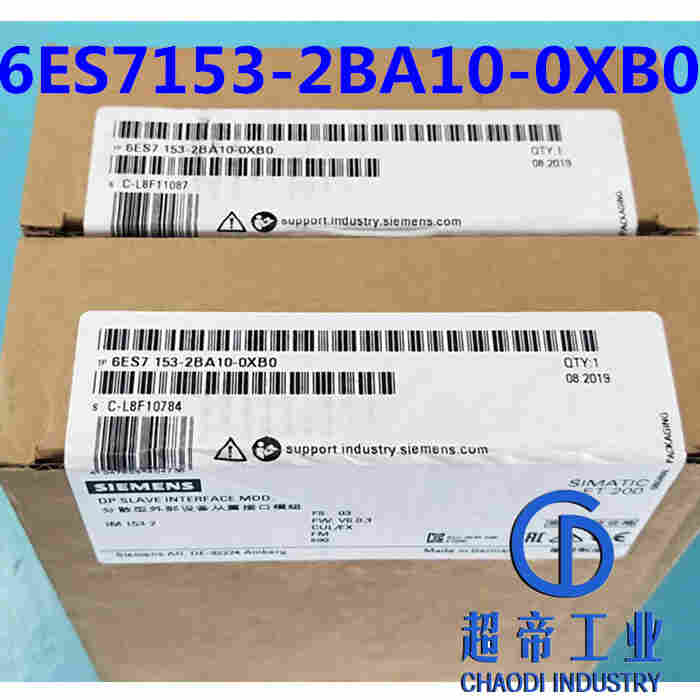

6ES7153-2BA10-0XB0
ET200M, INTERFACE IM153-2 HF
· 产品信息细节
· 技术数据
· CAx数据
技术数据
| SIMATIC DP，接通 ET 200M IM 153-2 高性能型 针对*多 12 个 S7-300 模块 具有冗余能力， 时间戳 适用于节拍同步运行 新特性： 直至*多 12 个模块可使用 Slave INITIATIVE，用于 Drive ES 和 Switch ES（交换机工程软件） 扩展的组态范围 针对 HART 协议的辅助变量 64 通道模块的运行 32 信号/插槽 +++留意手册中的 兼容性提示+++ |
一般信息 | |
产品类型标志 | IM 153-2 DP HF |
固件版本 | V6.0.0 |
制造商标记 (VendorID) | 801Eh |
电源电压 | |
额定值 (DC) | 24 V |
允许范围，下限 (DC) | 20.4 V |
允许范围，上限 (DC) | 28.8 V |
电源导线的外部保险装置（） | 2,5 A |
电源和电压断路跨接 | |
停电/断电跨接时间 | 5 ms |
输入电流 | |
耗用电流，*值 | 650 mA; 24 V DC 供电时 |
接通电流，典型值 | 3 A |
I²t | 0.1 A²·s |
输出电流 | |
用于背板总线 (DC 5 V)，*值 | 1.5 A |
功率损失 | |
功率损失，典型值 | 5.5 W |
地址范围 | |
地址容量 | |
输入端 | 244 byte |
输出端 | 244 byte |
硬件扩展 | |
每个 DP 从站接口模块的组件数量，*值 | 12 |
时间戳 | |
精度 | 1 ms; *至 8 个模块时 1 ms；*至 12 个模块时 10 ms |
消息缓冲器数量 | 15 |
每个消息缓冲器的消息 | 20 |
可标记的数字输入端数量，*值 | 128; *多 128 个信号/站；*多 32 个信号/插槽 |
时间格式 | RFC 1119 |
时间分辨 | 0.466 ns |
当消息缓冲器中有消息时，发送消息的时间间隔 | 1 000 ms |
信号变化时的时间戳 | 上升/下降脉冲作为接收或发送信号 |
接口 | |
传输模式 | RS 485 |
传输速率，*值 | 12 Mbit/s |
1. 接口 | |
传输速率的自动计算 | 是 |
物理接口 | |
接口的输出电流，*值 | 70 mA |
接口规格 | 9 针 Sub-D 接口 |
PROFIBUS DP 从站 | |
GSD 文件 | SI05801E.GSG |
自动波特率搜索 | 是 |
协议 | |
总线协议/传输协议 | PROFIBUS DP 符合 EN 50170 |
协议（以太网） | |
TCP/IP | 否 |
PROFIBUS DP | |
节点地址的*数目 | 允许 1 至 125 |
服务 | |
— SYNC 能力 | 是 |
— FREEZE 功能 | 是 |
— 直接数据交换（横向连接） | 是; 作为发布者带有全部 IO，作为订阅者仅带有 F-IO |
电位隔离 | |
存在电位隔离 | 是 |
绝缘 | |
绝缘测试，使用 | 绝缘电压 500 V |
防护等级和防护类别 | |
防护等级 IP | IP20 |
环境要求 | |
运行中的环境温度 | |
*小值 | 0 °C |
*值 | 60 °C |
水平安装，*小值 | 0 °C |
水平安装，*值 | 60 °C |
垂直安装，*小值 | 0 °C |
垂直安装，*值 | 40 °C |
参考海平面的运行高度 | |
*海拔安装高度 | 3 000 m |
组态 | |
组态软件 | |
STEP 7 | 是; STEP 7 / COM PROFIBUS / 新工具关于 GSD 文件 |
尺寸 | |
宽度 | 40 mm |
高度 | 125 mm |
深度 | 117 mm |
重量 | |
重量，约 | 360 g |
上一次修改： | 2020/5/13 |
