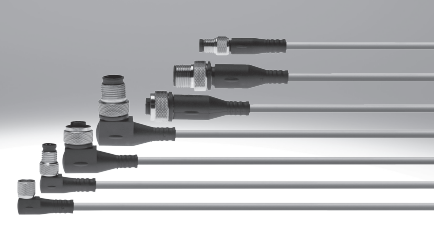

FESTO连接电缆NEBU-M8G3-K-5-LE3，通用型
描述
连接电缆 NEBU 用模化系配置
和订购。因此，需要定义一系列
的特性。
例如包括:
• 电接口
• 电缆属性
• 长度
• 针/芯数
电缆特性指的是连接电缆对于机
械负载的抗性。
有三种属性:
• 标准
• 适用于拖链
• 适用于机器人应用
连接电缆按 Festo 标准进行过连
接电缆抗弯曲测试；测试条件
备索。
• 连接电缆在拖链上以 75 mm 的
半径做过 500 万次循环的测
试。
• 连接电缆在拖链上以 28 mm 的
半径做过 500 万次循环的测
试。
进盘柜、箱主总线电缆在进口处必须进行固定；
剥切电缆皮时不得伤及芯线绝缘，屏蔽线应捆扎整齐，并加绝缘护套；
安装时屏蔽电缆的屏蔽 层应露出保护层 15~20mm ，用铜线捆扎两圈，再用接地线将屏蔽层和机柜内工 作地相连接；
多芯电缆屏蔽层采用屏加对屏结构，接线箱中每根分支电缆的屏蔽层必须与 主电缆中该分支电缆的对应电缆的对屏层相连接，不允许与主电缆的屏相连 接；
仪表电缆接线必须用压接片连接；
接线中电缆电线应留有一定余量；
用于接近式传感器, 位置信号发射器, 压力开关, 流量传感器, 视觉和电感式传感器；
每根电线必须套上对应另一头的端子号；
主控电缆按照芯线颜色，接线顺序一般如下：浅色为正，深色为负。
FESTO连接电缆NEBU-M8G3-K-5-LE3，通用型
