SIKO磁性传感器MSK500/1-0062
特点:

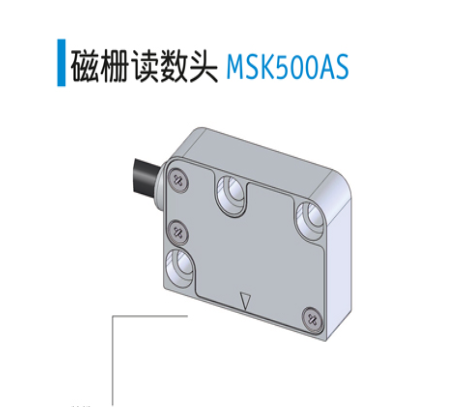

磁性传感器MSK500AS
增量式，分辨率达到 0.001 mm
实时信号处理
配套磁柵尺MB500AS/磁柵环MR500
周期性的参考点信号
■总线大分辨率 0.2μm
■重复精度 ±1μm
■与磁尺间距达 0.4 mm
■LED状态显示
■坚固的金属外壳
重复精度 max. ±1μm
与磁尺间隙 0.1 ... 0.4 mm 参考信号 O,I
0.1 ... 0.2 mm 参考信号 RB
运动速度 取决于分辨率及脉冲间隔 参照表格
外壳材料 铝压铸件 铝制前盖,阳极防锈处理
线缆类型 PUR 可装保护链
工作温度 -10 … 70 °C
存储温度 -30 … 80 °C
空气温度 100 % rF 防凝露
防护等级 IP67
抗震性能 10 g/50 Hz
总线大测量长度 无限制 单卷总线大长度90 m
运动速度 Vmax (m/s)
分辨率(μm) 0.2 0.64 0.32 0.16 0.08
.40
2 6.40 3.20 1.60 0.80
外壳压铸锌/铝M型结构：铝制前盖
压铸锌
ZM 型结构
传感器/尺的读取距离0.1 … 0.4 mm
参考信号 O, I
0.1 … 0.2 mm
参考信号 RB
电缆护套
PUR, 适用拖链
6、8 芯，直径 5-0.4毫米
电缆曲率半径5x 电缆直径固定的
7.5x 电缆直径可动的
电缆寿命>5 百万个循环在以下的测试条件下:
行进位移 4.5 m
行进速度 3 m/s
加速度 5 m/s2
环境温度 20 °C ±5 °C
SIKO磁性传感器MSK500/1-0062
