每个 S7-200 SMART CPU 都提供一个以太网端口和一个 RS485 端口（端口0），标准型 CPU 额外支持 SB CM01 信号板（端口1），信号板可通过 STEP 7-Micro/WIN SMART 软件组态为 RS232 通信端口或 RS485 通信端口。

CPU 通信端口引脚分配

1.S7-200 SMART CPU 集成的 RS485 通信端口（端口0）是与 RS485 兼容的9针 D 型连接器。CPU 集成的 RS485 通信端口的引脚分配如表1. S7-200 SMART CPU 集成 RS485 端口的引脚分配表所示。
表1. S7-200 SMART CPU 集成 RS485 端口的引脚分配

连接器	引脚标号	信号	引脚定义
	1	屏蔽	机壳接地
	2	24V 返回	逻辑公共端
	3	RS-485 信号 B	RS-485 信号 B
	4	发送请求	RTS （TTL）
	5	5V 返回	逻辑公共端
	6	+ 5V	+5 V，100 Ω 串联电阻
	7	+24V	+24 V
	8	RS-485 信号 A	RS-485 信号 A
	9	不适用	10 位协议选择（输入）
	外壳	屏蔽	机壳接地

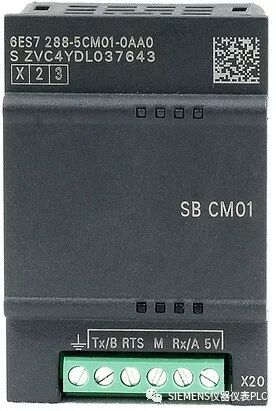

2.标准型 CPU 额外支持 SB CM01 信号板，该信号板可以通过 STEP 7-Micro/WIN SMART 软件组态为 RS485通信端口或者 RS232 通信端口。表 2. 给出了 SB CM01 信号板的引脚分配 。
表2. S7-200 SMART SB CM01 信号板端口（端口1）的引脚分配表

连接器	引脚标号	信号	引脚定义
	1	接地	机壳接地
	2	Tx/B	RS232-Tx/RS485-B
	3	发送请求	RTS （TTL）
	4	M接地	逻辑公共端
	5	Rx/A	RS232-Rx/RS485-A
	6	+ 5V	+5 V，100 Ω 串联电阻

使用STEP 7-Micro/WIN SMART 软件组态 SB CM01 信号板为 RS485通信端口或者RS232通信端口的过程如图 1. SB CM01 信号板组态过程所示。
