西门子变频器的故障处理与使用方法及快速调试图文详解 柜温温报警单元柜测温点的温度大于55℃时，系统会发出柜温温轻故障报警。检查单元柜柜顶风机是否工作正常，安装于二次室内的风机开关是否跳闸;过滤网是否堵塞(拿一张A4纸置于过滤网上，看是否能吸附，否则需要清洁过滤网);变频器是否长期工作于过载状态;环境温度是否过高(环境温度应低于45℃，否则需要加强通风(墙上安装通风机或柜顶安装风道)或安装制冷设备);变压器柜风机控制和保护电路是否正常。
1．SIMATIC S7-200 PLC
S7-200 PLC是小型化的PLC，它适用于各行各业，各种场合中的自动检测、监测及控制等。S7-200 PLC的强大功能使其无论单机运行，或连成网络都能实现复杂的控制功能。
S7-200PLC可提供4个不同的基本型号与8种CPU可供选择使用。
2．SIMATIC S7-300 PLC
S7-300是模块化小型PLC系统，能满足中等性能要求的应用。各种单独的模块之间可进行广泛组合构成不同要求的系统。与S7-200 PLC比较，S7-300 PLC采用模块化结构，具备高速（0.6~0.1μs）的指令运算速度；用浮点数运算比较有效地实现了更为复杂的算术运算；一个带标准用户接口的软件工具方便用户给所有模块进行参数赋值；方便的人机界面服务已经集成在S7-300操作系统内，人机对话的编程要求大大减少。SIMATIC人机界面（HMI）从S7-300中取得数据，S7-300按用户的刷新速度传送这些数据。S7-300操作系统自动地处理数据的传送；CPU的智能化的诊断系统连续监控系统的功能是否正常、记录错误和特殊系统事件（例如：时，模块更换，等等）；多级口令保护可以使用户高度、有效地保护其技术，防止未经允许的复制和修改；S7-300 PLC设有操作方式选择开关，操作方式选择开关像钥匙一样可以拔出，当钥匙拔出时，就不能改变操作方式，这样就可防止非法删除或改写用户程序。具备强大的通信功能，S7-300 PLC可通过编程软件Step 7的用户界面提供通信组态功能，这使得组态非常容易、简单。S7-300 PLC具有多种不同的通信接口，并通过多种通信处理器来连接AS-I总线接口和工业以太网总线系统；串行通信处理器用来连接点到点的通信系统；多点接口（MPI）集成在CPU中，用于同时连接编程器、PC机、人机界面系统及其他SIMATIC S7/M7/C7等自动化控制系统。
4. 人机界面产品分类 薄膜键输入的HMI，显示尺寸小于5.7ˊ，画面组态软件免费，属初级产品。如POP－HMI 小型人机界面；
触摸屏输入的HMI，显示屏尺寸为5.7ˊ～12.1ˊ，画面组态软件免费，属中级产品；
基于平板PC计算机的、多种通讯口的、高性能HMI，显示尺寸大于10.4ˊ，画面组态软件收费，属高端产品。
5. 人机界面的使用方法 明确监控任务要求，选择适合的HMI产品；
在PC机上用画面组态软件编辑“工程文件”；
测试并保存已编辑好的“工程文件” ；
PC机连接HMI硬件，“工程文件”到HMI中；
连接HMI和工业控制器（如PLC、仪表等），实现人机交互。
变频器过流。 频器输出电流过变频器额定电流的1.5倍时，变频器将过流保护。输出电压检测板是否正常，有无明显短路、放电痕迹;光纤是否插紧，主回路连接螺钉是否紧固;霍尔元件电源是否正常、霍尔元件输出电流信号是否正确;检查参数设置加速时间是否过短、转矩提升是否过大、启动频率是否过高;电机或负载机械是否堵转，电机绕组和输出电缆绝缘是否损坏;确保所有单元工作正常(拆下单元连接铜排，使用万用表或示波器检测单元输入输出电压和波形是否正常);输入电源电压是否过低;在变频器的输出侧有功率因数矫正电容或浪涌吸收装置，它与电感有可能引起谐振。取消相关器件;单元检测板是否有短路及损坏。如果排除了以上原因仍有故障，请更换控制器信号板或主控板。在有些现场，因为齿槽效应等影响，电机低速时电流波动很大，此时变频器可能出现限流，使得变频器出现加速、限流减速等反复，而无法正常加速或造成过流保护，这种情况下需要减小加速时间，加大限流系数，使电机快速通过波动区域，避免过流保护。(此情况若有单元输出电压低,则更换该单元)。
3、人机界面产品中是否有操作系统？任何人机界面产品都有系统软件部分，系统软件运行在HMI的处理器中，支持多任务处理功能，处理器中需有小型的操作系统管理系统软件的运行。基于平板计算机的高性能人机界面产品中，一般使用WinCE,Linux等通用的嵌入式操作系统。
6SE70系列变频器常见故障
对于6SE70系列变频器，由于质量较好，故障率明显降低，我们经常会碰到的故障现象有F008(直流电压低)·由于是直接通过电阻降压耒取得采样信号，所以故障F008的出现主要是由于采样电阻的损坏而导致的。此外我们还会碰到F025,F026,F027，关于输入相缺失的报警，故障原因一是由于6SE70系列本身带有输入相检测功能，输入捡测电路的损坏会导致输入缺相报警，如排除此故障原因，报警信号还不能消除，那故障很有可能就是CU板的损坏了。此外FOll(过电流)故障也是一个常见的故障，电波传感器的损坏是引起此故障的原因，此外我们在维修中经常会碰到驱动电路和开关电源上的一些贴片的滤波电容的损坏也会引起FOll报警。要特别注意由于这种原因而引起的
西门子PLC模块6FC5398-7CP20-0RA0 单元重故障。单元重故障共有5种，包括熔断器故障、驱动故障、单元过热、单元过压、光纤故障，其中前3种故障可以旁路(若单元带有旁路功能，且旁路级数设置为非0时有效)。工业生产中几乎离不开变频器，变频器的出现为工业自动化控制、电机节能带来了新的变革。西门子变频器作为西门子变频器行业的佼佼者，已经广泛应用到我们日常生活中，电梯、变频空调等等，这些生活必需品背后是西门子变频器不懈的努力。下面就跟大家一起了解一下西门子变频器安装调试的方法。

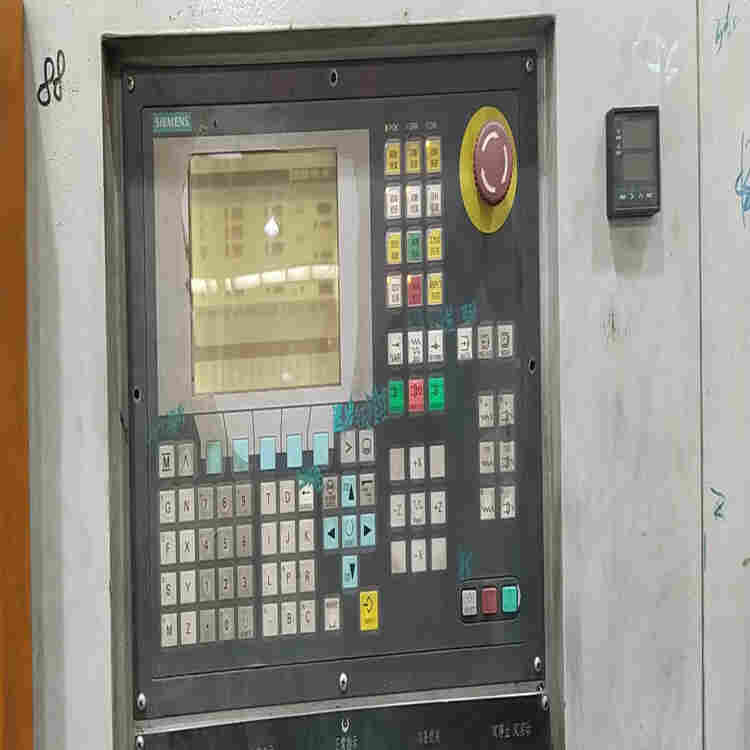

西门子PLC模块6FC5398-7CP20-0RA0
早在80年代中期，罗克韦尔自动化在其CIM版本中首先确定了将工厂底层与上位计算机系统连接的需求。但是，直到现在实现以上概念的软件和硬件的核心技术才成熟，它们包括商业方面的应用如数据采集和监控、人机界面（HMI）、批量控制（Batch）、MES、ERP接口、基于PC总线的控制和通讯。
