结构与特长
梯型花键DPM型和DP型采用特殊合金（参照 A14-3 ）压铸成形的轴承,它使用高精度的花键
轴作为核心。这些型号与传统的机械加工品不同,其滑动面保持了在铸造过程中形成的冷铸层,因而可
以获得高耐磨损性。
额定载荷
直线运动系统的使用寿命
当直线运动系统在承受负荷下滚动时,其滚动面和滚动体（钢球或滚柱）不断地受到重复的碾压应力的
作用。达到疲劳极限后,滚动面发生鳞状剥落而破损,表面会呈鳞片状剥落。这一现象被称为表面剥落。
直线运动系统的使用寿命,是指产品运行直到其滚动面或者滚动体上面首次发生表面剥落为止的运
行距离。
额定寿命
直线运动系统即使在相同条件下制造并处于相同的运行条件下，其实际使寿命也存在些差异。因
此,作为计算直线运动系统的使用寿命的依据对额定寿命作如下定义。
额定寿命指的是一批相同的直线运动系统在相同条件下分别运行,直至其中不产生表面剥落的产品在
90%以上，此时产品所能达到的运行距离。
基本额定载荷
直线运动系统具有两种类型的基本额定载荷∶用于计算使用寿命的基本动额定载荷(C)和定义静态容
许载荷极限的基本静额定载荷(C 0 )。
基本动额定载荷C
基本动额定载荷(C)是指,使一批相同的直线运动系统装置在某一相同条件下分别运行时,对于使用钢
球的直线运动系统,其额定寿命(L)为L＝50km,而对于使用滚柱的直线运动系统为L＝100km时,这一方
向和大小都不变的负荷条件被称为基本动额定载荷。
基本动额定载荷(C)用于直线运动系统在承受负荷运行时计算使用寿命。
直线运动系统的各项指标均分别记载于本目录各型号的尺寸表中。
与其组合的花键轴因滚轧成形表面实现加工硬化并镜面抛光,因此,可以获得平滑的移动。
特殊设计的花键齿接触面大,同心度好,当承受扭矩时,花键轴可以自动建立中心,因此,这些花键齿能
够平稳地传递扭矩。
【提高耐磨耗性】
轴齿是由冷轧成型,齿面硬化后硬度过250HV,然后实施镜面抛光。其结果是,轴具有高度耐磨耗性,当
与梯型花键配合使用时,可以获得极其平滑的运动效果。
【改善机械性能】
经冷轧成形后,在轴齿面的内部组织中形成沿齿形轮廓的纤维流线,使齿根部的组织变得极紧密。因此
可以增加疲劳强度。
【轴端支承座的追加工】
由于每一根轴都是滚轧成形的,因此轴端的支承座轴承部等的追加工可以很容易地通过车削或铣削来
完成。

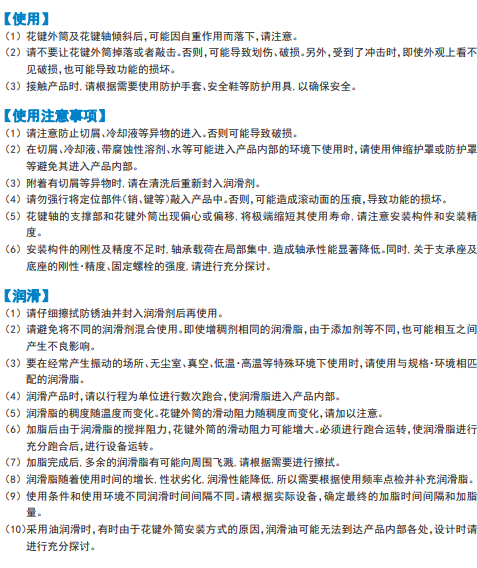

安全使用事项
高强度锌合金
梯型花键中使用的高强度锌合金是一种具有高度耐焦化性、耐磨损性以及耐负荷性的材料。其机械性
能、物理性质和耐磨损性如下表所示。
※ 下述数值为基准值，并非保证值。
