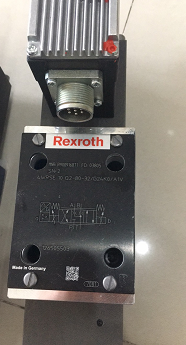

R900916871,实物图REXROTH高频响方向阀
特点：
带控制阀芯和伺服质量阀套的直动式高频响三位四通方向控制阀
带电器位置反馈和集成电子元件OBE的双行程线圈，在出厂前进行了校准
类似其他阀，控制带位置传感器的二位三通插装阀
电气连接11P-PE
用于和测试系统的电液控制
带集成控制电子元件 (OBE) 的直动式高频方向阀，用于控制流动方向和流量
适用于位置和速度闭环控制
通过控制线圈操作
电气位置反馈
高响应灵敏度和低滞后
集成电子元件 (OBE)
用于底板安装：孔图按 DIN 24340 A 型和 ISO 4401
产品说明
在阀板设计中三位四通方向控制阀用作直动式设备。操作受控制线圈影响。通过集成控制电子元件 (OBE) 控制线圈。
设置：
阀门的基本构成包括：
带连接面的壳体 (1)
带有压缩弹簧（3 和 4）的控制阀芯 (2)
线圈（5 和 6）
位置传感器 (7)
集成控制电子元件 (OBE) (8)
可通过 Pg9 盖进行的零电位调节 (9)
集成数字轴控制器（IAC 多以太网）的先导式高频响方向阀
4WRLD -4X
- 规格 10 … 35
- 组件系列 4X
- *工作压力 350 bar
- *流量 4700 l/min
- 额定流量 60 … 1500 l/min
特征
- 打开
·集成的数字轴控制功能（IAC 多以太网）
·总线连接/服务接口（Sercos、EtherCAT、EtherNet/IP、PROFINET RT、POWERLINK、VARAN）
- 可扩展
·2 个可配置的模拟传感器输入
·1 个线性位置测量系统输入（SSI、1Vpp 或 EnDat 2.2）
- 度
·*的液压控制器
·响应灵敏度高，滞后低
